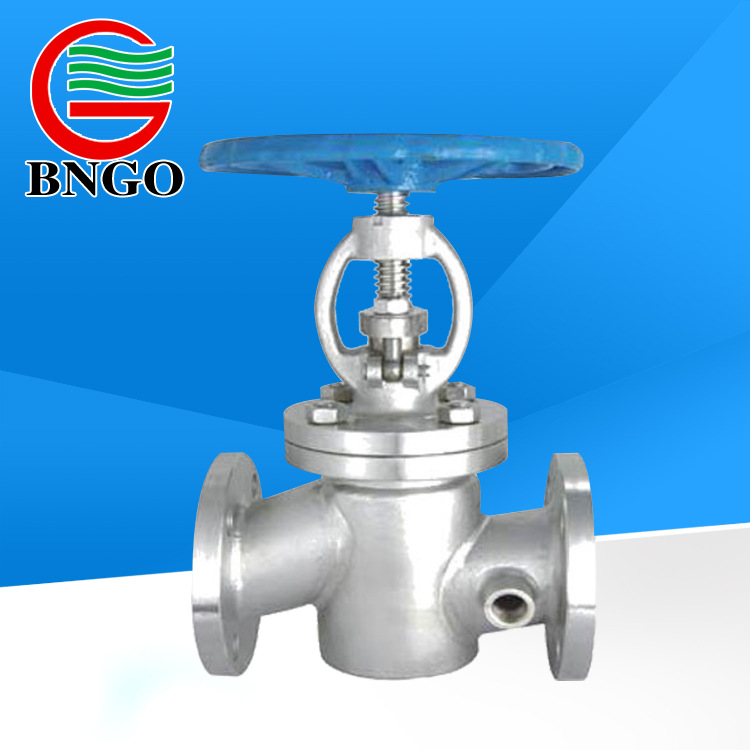

供应铸钢保温截止阀BJ41H 铸钢保温截止阀DN200 滨工高品质保温截止阀 温州保温截止阀 滨工(永嘉阀门制造)有限公司
温州阀门之乡,专业阀门厂家直销,进店90折优惠
易卖工控网(www.ymgk.com)提供”供应铸钢保温截止阀BJ41H 铸钢保温截止阀DN200 滨工高品质保温截止阀 温州保温截止阀 滨工(永嘉阀门制造)有限公司”,产品详情:品牌/厂家:其他品牌、型号:BJ41H-25C、成色:全新、货期:期货 7天内发货、保修:365天,更多产品详情就上易卖工控网。
铸钢保温截止阀
铸钢保温截止阀
产品名称:铸钢保温截止阀
连接方式:1--内螺纹,4--法兰,6--承插焊/对焊
压力等级:150~2500LB,1.6MPa~ 42.0MPa
产品规格:NPS3/8" ~ 2" , DN10 ~ 50mm
产品材质:A105,F11,F22,F304,F316等
适用温度:≤425 ℃
适用介质:水、石油、天然气等
标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
4 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
5 | 铭牌 | SS | |||
6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) |
7 | 球 | A182 F420/STL | A182 F304 | A182 F304 | A182 F304 |
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29°C~425°C | -29°C~550°C | -29°C~200°C |
注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢; 尺寸(mm)和重量(Kg)
NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / |
全径 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 |
