易卖工控网(www.ymgk.com)提供”304不锈钢止回阀H41H 国标304不锈钢止回阀 温州不锈钢升降式止回阀 滨工(永嘉阀门制造)有限公司”,产品详情:品牌/厂家:其他品牌、型号:H41H、成色:全新、货期:期货 7天内发货、保修:365天,更多产品详情就上易卖工控网。

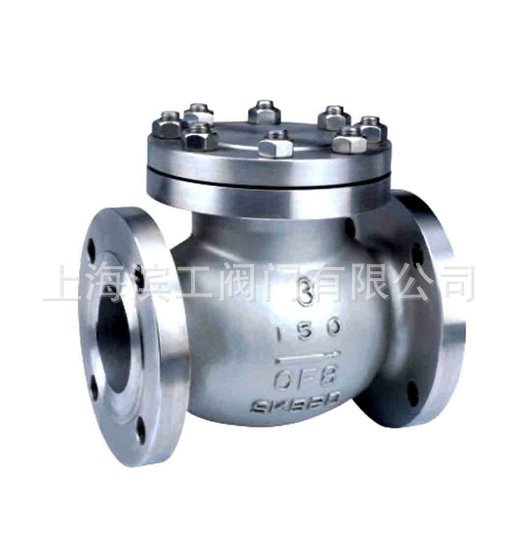

304不锈钢止回阀

---------------------------------------------------------------------------------------------------------------------------------------------------- --

304不锈钢止回阀H41H 国标304不锈钢止回阀 温州不锈钢升降式止回阀 304不锈钢止回阀,国标304不锈钢止回阀,温州不锈钢升降式止回阀

304不锈钢止回阀H41H 国标304不锈钢止回阀 温州不锈钢升降式止回阀 304不锈钢止回阀,国标304不锈钢止回阀,温州不锈钢升降式止回阀

温馨提示

以上部分产品属性价格仅供参考,详情请来电咨询,谢谢您的配合!304不锈钢止回阀H41H 国标304不锈钢止回阀 温州不锈钢升降式止回阀 304不锈钢止回阀,国标304不锈钢止回阀,温州不锈钢升降式止回阀

304不锈钢止回阀H41H 国标304不锈钢止回阀 温州不锈钢升降式止回阀 304不锈钢止回阀,国标304不锈钢止回阀,温州不锈钢升降式止回阀

304不锈钢止回阀

止回阀 H61H焊接锻打不锈钢止回阀

304不锈钢止回阀H41H 国标304不锈钢止回阀 温州不锈钢升降式止回阀 304不锈钢止回阀,国标304不锈钢止回阀,温州不锈钢升降式止回阀

304不锈钢止回阀
H61H焊接式锻不锈钢止回阀详细信息:

锻钢止回阀有三种阀盖设计形式:

       第 一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.

      第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.

     第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀.

304不锈钢止回阀
止回阀设计结构和特征:

止回阀的设计与制造符合MSSP-118和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25

止回阀采用以下结构

全径或缩径 升降式止回阀 球式止回阀 旋启式止回阀 按需求内置弹簧 螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖整体式上密封座

承插端符合ASME B16.11 螺纹连接端(NPT)符合ANSI/ASME B1.20.1 阀瓣可变换为节流型、针型、球型

锻钢止回阀相关压力等级:

800LB

900LB~1500LB

800LB、900LB~1500LB

900LB~2500LB

900LB~2500LB

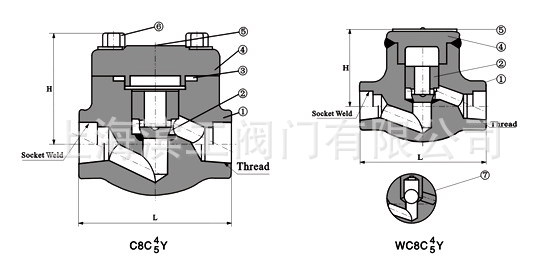

锻钢止回阀标准材质明细表

序号

零件名称

CStoASTM

AStoASTM

SStoASTM

A105

F22

F304(L)

F316(L)

1

阀体

A105

A182F22

A182F304(L)

A182F316(L)

2

阀瓣

A276420

A276304

A276304(L)

A276316(L)

3

密封螺母

316夹柔性石墨

316夹PTFE

4

密封圈

A105

A182F22

A182F304(L)

A193 B8(M)

5

固定螺母

SS

6

提升螺栓

A193B7

A193B16

A193B8(M)

A193B8(M)

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

—29℃~425℃

—29℃~550℃

—29℃~200℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢;

304不锈钢止回阀H41H 国标304不锈钢止回阀 温州不锈钢升降式止回阀 304不锈钢止回阀,国标304不锈钢止回阀,温州不锈钢升降式止回阀

锻钢止回阀尺寸(MM)和重量(KG)

NPS

缩径

3/8”

1/2”

3/4”

1”

11/4”

11/2”

2”



全径



3/8”

1/2”

3/4”

1”

11/4”

11/2”

2”

L

79

79

92

111

120

152

172

200

W

61

61

65

79

95

103

118

132

重量

螺栓式

1.4

1.2

1.5

3.1

3.9

5.6

8.9

12.5

焊接式

1.1

1.0

1.2

2.9

3.3

4.9

8.1

10.9

304不锈钢止回阀H41H 国标304不锈钢止回阀 温州不锈钢升降式止回阀 304不锈钢止回阀,国标304不锈钢止回阀,温州不锈钢升降式止回阀

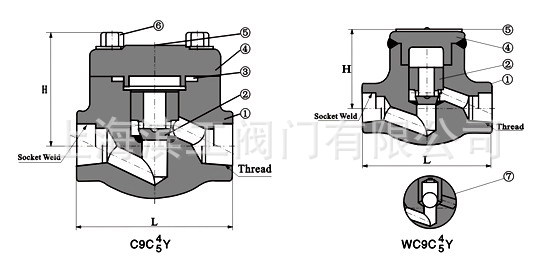

锻钢升降止回阀900LB~1500LB标准材质明细表

序号

零件名称

CStoASTM

AStoASTM

SStoASTM

A105

F22

F304(L)

F316(L)

1

阀体

A105

A182F22

A182F304(L)

A182F316(L)

2

阀瓣

A276420

A276304

A276304(L)

A276316(L)

3

垫片

316夹柔性石墨

316夹PTFE

4

阀盖

A105

A182F22

A182F304(L)

A193 B8(M)

5

铭牌

SS

6

螺栓

A193B7

A193B16

A193B8(M)

A193B8(M)

7

A182F304

A182F304

A182F304

A182F304

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

—29℃~425℃

—29℃~550℃

—29℃~200℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢;
