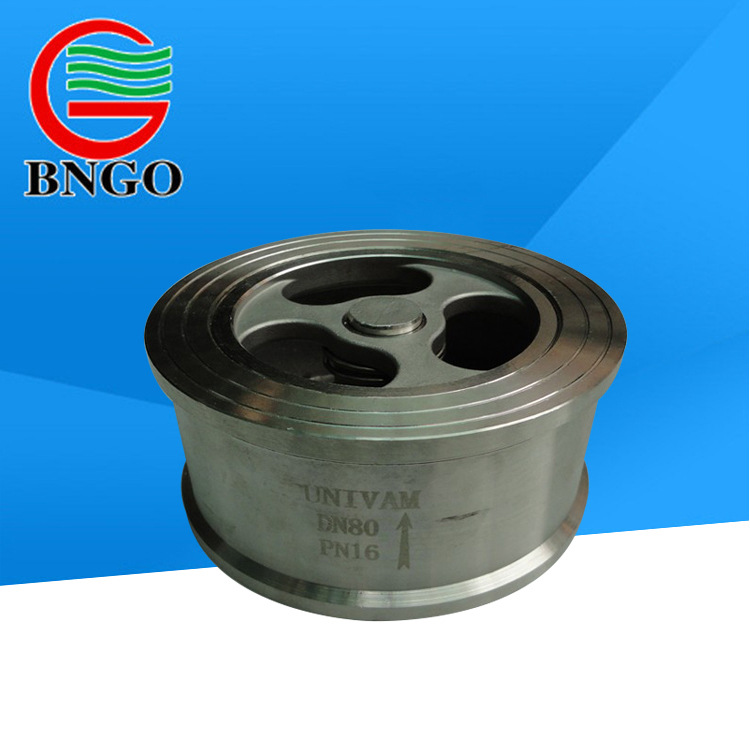

不锈钢对夹式止回阀
温馨提示
以上部分产品属性价格仅供参考,详情请来电咨询,谢谢您的配合!
不锈钢对夹式止回阀
产 品: | H71W不锈钢对夹式止回阀 |
型 号: |
|
规 格: | DN15-DN300 |
品 牌: | 滨工阀门有限公司 |
单 价: | 面议 |
最小起订量: | 1 台 |
供货总量: | 1000 台 |
不锈钢对夹式止回阀
【阀门概述】:
滨工阀门厂专业生产的【H71W不锈钢对夹式止回阀】实用新型全部材料采用耐腐蚀不锈钢。可在任何位置的管路上安装,防止介质逆流,锅炉给水系统止回、导热油止回系统,其连接方式是利用原有管道两端法兰对夹即可可投入运行。其各项指标都优于目前市售的任何一种止回阀,【H71W不锈钢对夹式止回阀】由阀体、阀瓣、弹簧、阀盖等组成。阀瓣在液压的作用下打开,并限制在阀盖的凸台上,流体经阀瓣外边通过。当对夹式止回阀出口压力大于进口压力时,阀瓣就在液压力和弹簧力的作用下关闭制止了流体的倒流。【H71W不锈钢对夹式止回阀】的运用很广泛,凡水、气、油、酸、碱液、氢、氨特别消防管道等介质均可使用。
不锈钢对夹式止回阀
【阀门用途及特点】:
【H71W不锈钢对夹式止回阀】采用对夹式连接,结构紧凑,阀瓣沿着中心定位作 升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。H71W不锈钢对夹式止回阀具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,特别适合于安装空间受限制的场合采用,可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。【H71W不锈钢对夹式止回阀】广泛用于石油、化工、电站、建筑、造纸、矿山等行业。可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。1、阀瓣关闭快速,水锤压力小、阀瓣行程短、关阀冲击力小
2、水平或垂直管道均可使用,安装方便
3、流道通畅、流体阻力小、动作灵敏、密封性能好
4、整体结构、简单紧凑、造型美观 、使用寿命长、可靠性高
【阀门执行标准】: 设计制造:JB/T8937 结构长度:JB/T8937 配管法兰:JB/T74 试验与检验:JB/T9092-1999
不锈钢对夹式止回阀
【产品技术参数】:
试验压力 | 公称压力PN(MPa) | ||
1.6 | 2.5 | 4.0 | |
壳体试验 | 2.4 | 3.8 | 6.0 |
密封试验 | 1.8 | 2.8 | 4.4 |
阀体材料 | WCB(C) | CF8(P) | CF8M(R) |
工作温度 | ≤425 | ≤100 | ≤100 |
适用介质 | 水,蒸气、油品 | 硝酸类 | 醋酸类 |
不锈钢对夹式止回阀
型号 | 公称通径 | 试验压力 | 工作温度 | 适用温度 | |
壳体 | 密封 | ||||
H71H-16Q | 1.6 | 2.4 | 1.76 | ≤235℃ | 水、蒸气、油品等 |
H71H-25Q | 2.5 | 3.75 | 2.75 | ≤235℃ | |
H71W-25H | ≤300℃ | ||||
H71W-25P | ≤200℃ | 硝酸等腐蚀性介质 | |||
H71W-40H | 4.0 | 6.0 | 4.4 | ≤300℃ | |
H71W-40P | ≤200℃ | 水、蒸气 |
不锈钢对夹式止回阀

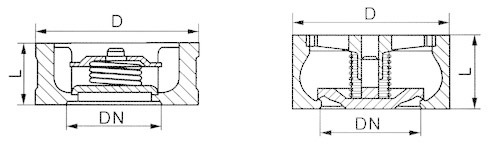

【阀门结构图】:
【阀门零部件材料】:
型号 | 阀体 | 阀瓣 | 弹簧 |
H71H-16Q H71H-25Q | QT400-15 | 25 | 50CrVA |
H71W-25H H71W-40H | 2Cr13 | 1Cr13 | 1Cr18Ni9 |
H71W-25P H71W-40P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
【阀门外形及连接尺寸】:
公称通径 DN(mm) | L | D | ||
1.6 | 2.5 | 4.0 | ||
15 | 25 | 48 | 48 | 48 |
20 | 31.5 | 58 | 58 | 58 |
25 | 35.5 | 68 | 68 | 68 |
32 | 40 | 80 | 80 | 80 |
40 | 45 | 90 | 90 | 90 |
50 | 56 | 105 | 105 | 105 |
65 | 63 | 125 | 125 | 125 |
80 | 71 | 140 | 140 | 140 |
100 | 80 | 160 | 165 | 165 |
125 | 110 | 190 | 195 | 195 |
150 | 125 | 215 | 225 | 225 |
200 | 160 | 270 | 285 | 290 |
250 | 200 | 330 | 340 | 350 |
300 | 250 | 385 | 400 | 415 |
