铸铁升降式止回阀
温馨提示
以上部分产品属性价格仅供参考,详情请来电咨询,谢谢您的配合!

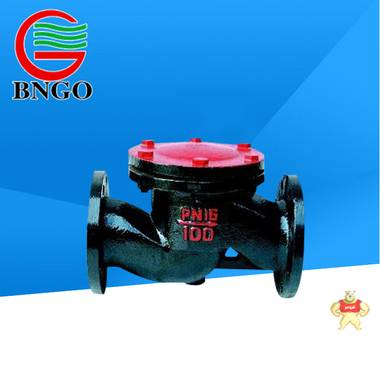

铸铁升降式止回阀
产 品: | 铸铁升降式止回阀 |
型 号: | H41T-16 |
规 格: | DN25-DN200 |
品 牌: | 滨工阀门有限公司 |
单 价: | 面议 |
最小起订量: | 1台 |
供货总量: | 1000台 |
铸铁升降式止回阀
【阀门概述】:
滨工阀门厂专业生产的【H41T-16铸铁升降式止回阀】是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
【阀门用途】:
【H41T-16铸铁升降式止回阀】适用于工作温度≤200℃的水、蒸汽介质管路上,作防止介质逆流的单向启闭作用。
铸铁升降式止回阀
【产品技术参数】:
型号 | 公称 | 试验压力 | 工作 | 通用 | |
强度(水) | 密封(水) | ||||
H41T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 蒸汽、水 |
铸铁升降式止回阀
【阀门结构图】:
【阀门零部件材料】:
零件名称 | 材料 |
阀体 | 灰铸铁 |
阀盖 | 灰铸铁 |
阀瓣 | 铸铁加黄铜 |
铸铁升降式止回阀
【阀门连接尺寸】:
型号 | 公称通径DN(mm) | 尺寸(mm) | 重量(kg) | |||||||
L | D | D1 | D2 | b-f | Z-Φd | H | S | |||
H41T-16 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 65 | 32 | - |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 84 | 36 | - | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 96 | 42 | - | |
50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 115 | 42 | - | |
65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 145 | 50 | - | |
H41T-16 | 80 | 310 | 195 | 160 | 135 | 22-2 | 8-18 | 156 |
| - |
100 | 350 | 215 | 180 | 155 | 24-3 | 8-18 | 170 |
| - | |
125 | 400 | 245 | 210 | 185 | 26-3 | 8-18 | 201 |
| - | |
150 | 480 | 280 | 240 | 210 | 28-3 | 8-23 | 238 |
| - | |
200 | 600 | 335 | 295 | 265 | 30-3 | 12-23 | 245 |
|
