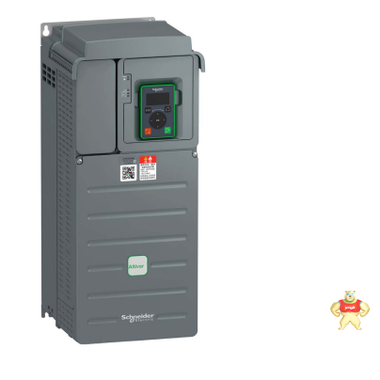

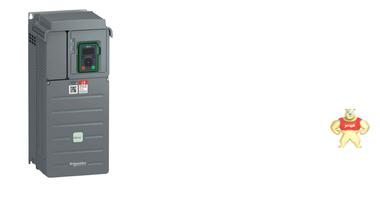

施耐德变频器ATV610U07N4 MT610系列变频器 石家庄代理做专业工控产品
厂家正品,价格低货期短
易卖工控网(www.ymgk.com)提供”施耐德变频器ATV610U07N4 MT610系列变频器 石家庄代理做专业工控产品”,产品详情:品牌/厂家:施耐德、型号:ATV610U07N4、成色:全新、货期:期货 2天内发货、保修:365天,更多产品详情就上易卖工控网。
产品系列 | Altivar 睿易 610 | |
---|---|---|
产品类型 | 变频器 | |
应用领域 | 风扇,泵,压缩机,传送带 | |
产品短名 | ATV610 | |
变量 | 标准版本 | |
产品功能 | 异步电机 | |
安装模式 | 柜装 | |
EMC 滤波器 | 集成的 conforming to EN/IEC 61800-3 category C4 with 50 m maximum | |
IP 保护等级 | IP20 | |
冷却方式 | 强制通风 | |
供电频率 | 50...60 Hz (+/-5 %) | |
网络相数 | 3 相 | |
额定电源电压 [Us] | 380...415 V (- 15...10 %) | |
电动机功率 (kW) | 0.75 kW 标准负载 0.37 kW 重载 | |
电机功率 | 1 hp 标准负载 0.5 hp 重载 | |
线路电流 | 3.1 A at 380 V 标准负载 2.9 A at 415 V 标准负载 1.7 A at 380 V 重载 1.5 A at 415 V 重载 | |
预期线路Isc | 5 kA | |
视在功率 | 2.1 kVA at 415 V 标准负载 1.1 kVA at 415 V 重载 | |
连续输出电流 | 2.2 A at 4 kHz 标准负载 1.5 A at 4 kHz 重载 | |
***瞬变电流 | 2.4 A during 60 s 标准负载 2.3 A during 60 s 重载 | |
异步电机控制配置文件 | 标准恒转矩 标准变转矩 优化转矩模式 | |
输出频率 | 0.0001...0.5 kHz | |
额定开关频率 | 4 kHz | |
开关频率 | 2...12 kHz 可调 | |
离散量输入逻辑 | 16个预置速度 | |
通讯端口协议 | Modbus 串行 | |
选项卡 | 卡槽A : 通信卡 Profibus DP V1 卡槽A : 逻辑或模拟I/O扩展卡 卡槽A : 继电器输出卡 |
输出电压 | <= 电源电压 | |
---|---|---|
电机滑差补偿 | 可调 自动 无论负载情况 可以抑制 不适用永磁同步电机规律 | |
加速和减速倾斜 | 从 0.01 至 9000 s 独立线性可调 S, U 或自定义 | |
制动至停止 | 采用直流注入 | |
保护类型 | 马达 : 热保护 马达 : 电机断相 驱动 : 热保护 驱动 : 过热 驱动 : 输出相线和接地之间的过流 驱动 : 输出电压过载 驱动 : 短路保护 驱动 : 电机断相 驱动 : 直流总线过压 驱动 : 线路电源过压 驱动 : 总线供电欠压 驱动 : 总线供电失相 驱动 : 超速 驱动 : 控制电路上制动 | |
频率分辨率 | 显示单元 : 0.1 Hz 模拟量输入 : 0.012/50 Hz | |
电气连接 | 控制, 螺钉终端 : 0.5...1.5 mm² 线路侧, 螺钉终端 : 2.5...16 mm² 马达, 螺钉终端 : 2.5...16 mm² | |
端口类型 | 1 RJ45 (在远程图形终端) for Modbus 串行 | |
物理接口 | 2线制RS485 适用 Modbus 串行 | |
传输帧 | RTU 适用 Modbus 串行 | |
传输率 | 4.8, 9.6, 19.2, 38.4 kbit/s for Modbus 串行 | |
极化方式 | 无阻抗 适用 Modbus 串行 | |
地址数 | 1...247 适用 Modbus 串行 | |
访问方法 | 从(站) | |
电源 | 用于逻辑输入的外部电源 : 24 V 直流 (limits : 19...30 V), <= 1.25 mA (过载和短路保护) 内部电源 用于参考电位计 (1 至 10 kOhm) : 10.5 V 直流 +/- 5 %, <= 10 mA (过载和短路保护) | |
本地信号指示 | 1 个LED 红色 for 电压状态 2 LED for 本地诊断 1 个LED 黄色 for 集成通讯状态 2 LED 双色 for 通讯模块状态 | |
宽度 | 145 mm | |
高度 | 297 mm 350 mm 带EMC板 | |
深度 | 203 mm | |
产品重量 | 2.4 kg | |
模拟量输入数量 | 3 | |
模拟量输入类型 | 软件-可配置电压 AI1, AI2, AI3 : 0...10 V 直流, 阻抗 30 kOhm, 分辨率 12 bits 软件-可配置电流 AI1, AI2, AI3 : 0...20 mA, 阻抗 250 Ω, 分辨率 12 bits 软件-可配置温度探测器或水位传感器 AI2, AI3 | |
离散量输入数量 | 6 | |
数字量输入类型 | 可编程为脉冲输入 DI5, DI6 0...30 kHz : 24 V 直流 (limits : <= 30 V) 可编程为逻辑输入 DI1...DI6 : 24 V 直流 (limits : <= 30 V), 阻抗 3.5 kOhm | |
输入兼容 | 1 级 PLC conforming to EN/IEC 61131-2, 逻辑输入 DI1...DI6 1 级 PLC conforming to IEC 65A-68, 脉冲输入 DI5, DI6 | |
离散量输入逻辑 | 正逻辑(源) : DI1...DI6 可配置 逻辑输入, < 5 V (状态 0), > 11 V (状态 1) 负逻辑 (漏) : DI1...DI6 可配置 逻辑输入, > 16 V (状态 0), < 10 V (状态 1) 正逻辑(源) : DI5, DI6 可配置 脉冲输入, < 0.6 V (状态 0), > 2.5 V (状态 1) | |
模拟量输出数量 | 2 | |
模拟量输出 型号 | 软件-可配置电流 AQ1, AQ2 : 0...20 mA, 分辨率 10 bits 软件-可配置电压 AQ1, AQ2 : 0...10 V DC,阻抗 470 Ω, 分辨率 10 bits | |
采样期间 | 模拟量输入 AI1, AI2, AI3 : 5 ms (+/- 0.1 ms) 模拟量输出 AQ1, AQ2 : 10 ms (+/- 1 ms) 离散量输入 DI1...DI6 : 2 ms (+/- 0.5 ms) 可配置 脉冲输入 DI5, DI6 : 5 ms (+/- 1 ms) 可配置 | |
精度 | 模拟量输入 AI1, AI2, AI3 : +/- 0.6 % 用于60 °C的温度变动 模拟量输出 AQ1, AQ2 : +/- 1 % 用于60 °C的温度变动 | |
线性度误差 | 模拟量输入 AI1, AI2, AI3 : ***值 +/- 0.15 % 模拟量输出 AQ1, AQ2 : +/- 0.2 % | |
继电器输出数量 | 3 | |
继电器输出类型 | 可配置的继电器逻辑 R1 : 故障继电器 NO/NC, 电气寿命 100000 次 可配置的继电器逻辑 R2 : 序列继电器 NO, 电气寿命 100000 次 可配置的继电器逻辑 R3 : 序列继电器 NO, 电气寿命 100000 次 | |
更新时间 | 继电器输出 R1, R2, R3 : 5 ms (+/- 0.5 ms) | |
最小开关电流 [Imin] | 继电器输出 R1, R2, R3 : 5 mA 在…上 24 V DC | |
***开关电流 | 继电器输出 R1, R2, R3 on 阻性(负载) load (cos phi = 1 : 3 A at 250 V AC 继电器输出 R1, R2, R3 on 阻性(负载) load (cos phi = 1 : 3 A at 30 V DC 继电器输出 R1, R2, R3 on 感性负载 load (cos phi = 0.4 and L/R = 7 ms) : 2 A at 250 V AC 继电器输出 R1, R2, R3 on 感性负载 load (cos phi = 0.4 and L/R = 7 ms) : 2 A at 30 V DC | |
隔离 | 电源与控制端子之间 | |
绝缘电阻 | > 1 mΩ 在…上 接地 1 分钟 500 V 直流 |
噪音等级 | 55 dB 符合 86/188/EEC | |
---|---|---|
功耗W | 19 W (强制通风) at 380 V,开关频率 4 kHz 23 W (自然通风) at 380 V,开关频率 4 kHz | |
操作位置 | 垂直方向 +/- 10° | |
电磁兼容性 | 1.2/50和8/20 µs复合波(测试) 级别 3 符合 IEC 61000-4-5 抗快速瞬变 级别 4 符合 IEC 61000-4-4 静电放电抗干扰 级别 3 符合 IEC 61000-4-2 射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3 抗射频场引起的传导波动 级别 3 符合 IEC 61000-4-6 | |
污染等级 | 2 符合 EN/IEC 61800-5-1 | |
抗振动 | 波峰至波峰 1.5 mm (f= 2...13 Hz) conforming to IEC 60068-2-6 1 gn (f= 13...200 Hz) conforming to IEC 60068-2-6 | |
抗冲击 | 15 gn 在 11 ms 符合 IEC 60068-2-27 | |
相对湿度 | 5...95 % 无冷凝 符合 IEC 60068-2-3 | |
环境温度 | -15...45 °C 无降容 45...60 °C 带降额因素 | |
工作海拔 | 1000...4800 m 电流降额 1%/100m <= 1000 m 无降容 | |
环境特征 | 化学污染抵抗 等级3C3 符合 EN/IEC 60721-3-3 尘土污染抵抗 等级3S3 符合 EN/IEC 60721-3-3 | |
标准 | EN/IEC 61800-3 EN/IEC 61800-3 环境2分类C3 EN/IEC 61800-5-1 IEC 60721-3 | |
产品认证 | REACH | |
标识 | CE |
产品类型 | 绿色产品认证标志 产品 | |
---|---|---|
RoHS法规(日期代码:YYWW) | 符合 - 自从 1650 - Schneider Electric declaration of conformity Schneider Electric declaration of conformity |
