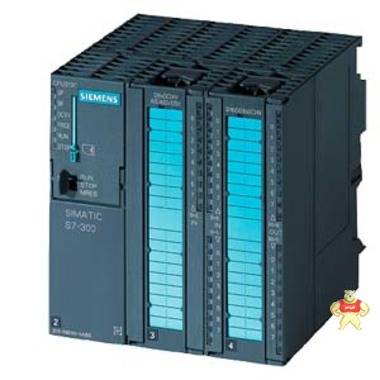

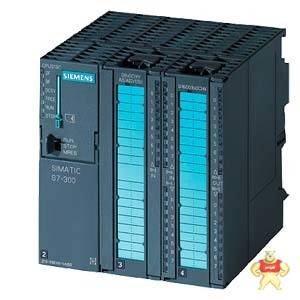

6ES7313-5BF03-0AB0 无可用图片 ***备件*** SIMATIC S7-300,CPU 313C, 带 MPI 的紧凑型 CPU, 24 DE/16 DA,4AE,2AA,1 Pt100, 3 个快速计数器(30 kHz), 集成电源 24V DC, 工作存储器 64 KB, 前连接器(2x 40 极)和 需要微型存储卡 注意 此产品有后继产品: 6ES7313-5BG04-0AB0 比较产品 此产品是备件产品 如果您需要帮助,请联系您当地的西门子办事处。 | 列表价(不含增值税) | 显示价格 | | | 您的单价(不含增值税) | 显示价格 | | | PDF 格式的数据表 | 下载 | | 服务和支持 (手册,认证,问答...) | 下载 | | 产品 | | 商品编号(市售编号) | 6ES7313-5BF03-0AB0 | | 产品说明 | ***备件*** SIMATIC S7-300,CPU 313C, 带 MPI 的紧凑型 CPU, 24 DE/16 DA,4AE,2AA,1 Pt100, 3 个快速计数器(30 kHz), 集成电源 24V DC, 工作存储器 64 KB, 前连接器(2x 40 极)和 需要微型存储卡 | | 产品家族 | 未提供 | | 产品生命周期 (PLM) | PM410:停止批量生产 / 仅供应有限备件 | | PLM 有效日期 | 产品停产时间:2012.02.01 | | 注意 | 此产品有后继产品: 6ES7313-5BG04-0AB0 比较产品 此产品是备件产品 如果您需要帮助,请联系您当地的西门子办事处。 | | 后续产品信息 | | 后续产品 | 6ES7313-5BG04-0AB0 | | 后继产品说明 | SIMATIC S7-300,CPU 313C, 带 MPI 的紧凑型 CPU, 24 DE/16 DA,4AE,2AA,1 Pt100, 3 个快速计数器(30 kHz), 集成电源 24V DC, 工作存储器 128 KB, 前连接器(2x 40 极)和 需要微型存储卡 | | 价格数据 | | 价格组 / 总部价格组 | TG / 2AP | | 列表价(不含增值税) | 显示价格 | | 您的单价(不含增值税) | 显示价格 | | 金属系数 | 无 | | 交付信息 | | 出口管制规定 | ECCN : N / AL : N | | 工厂生产时间 | 1 天 | | 净重 (Kg) | 0.724 Kg | | 产品尺寸 (W x L X H) | 未提供 | | 包装尺寸 | 13.20 x 15.60 x 12.70 | | 包装尺寸单位的测量 | CM | | 数量单位 | 1 件 | | 包装数量 | 1 | | 其他产品信息 | | EAN | 4025515074533 | | UPC | 662643173703 | | 商品代码 | 85371091 | | LKZ_FDB/ CatalogID | ST9-E5 | | 产品组 | 4256 | | 原产国 | 德国 | | Compliance with the substance restrictions according to RoHS directive | RoHS 合规开始日期: 2008.03.31 | | 产品类别 | D: 产品生产到订单/客户的规格,需要工程服务,其无法重复使用或利用(设计给客户) | | 电气和电子设备使用后的收回义务类别 | 没有电气和电子设备使用后回收的义务 | |


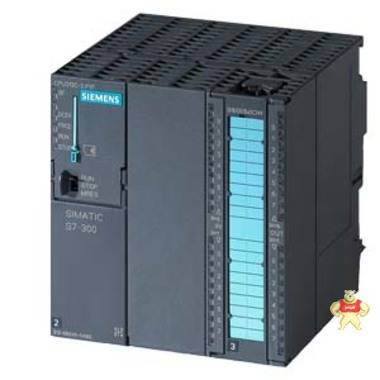

6ES7313-5BF03-0AB0
CPU313C, 16DO/4AI/2AO, 64 KB
技术数据
 | ***备件*** SIMATIC S7-300,CPU 313C, 带 MPI 的紧凑型 CPU, 24 DE/16 DA,4AE,2AA,1 Pt100, 3 个快速计数器(30 kHz), 集成电源 24V DC, 工作存储器 64 KB, 前连接器(2x 40 极)和 需要微型存储卡 |
| 一般信息 |
| 硬件功能状态 | 01 |
| 固件版本 | V2.6 |
| 附带程序包的 |
| ● 工程系统 | STEP 7 从 5.3 起 + SP2+ 硬件更新 |
| 电源电压 |
| 额定值 (DC) | |
| ● DC 24 V | 是 |
| 允许范围,下限 (DC) | 20.4 V |
| 允许范围,上限 (DC) | 28.8 V |
| 电源导线的外部保险装置(推荐) | LS 开关,类型 C,最小值 2 A;LS 开关,类型 B,最小值 4 A |
| 负载电压 L+ |
| ● 额定值 (DC) | 24 V |
| ● 允许范围,下限 (DC) | 20.4 V |
| ● 允许范围,上限 (DC) | 28.8 V |
| 数字输入端 |
| — 额定值 (DC) | 24 V |
| — 反极性保护 | 是 |
| 数字输出端 |
| — 额定值 (DC) | 24 V |
| — 反极性保护 | 否 |
| 模拟输出端 |
| — 额定值 (DC) | 24 V |
| — 反极性保护 | 是 |
| 输入电流 |
| 耗用电流(额定值) | 700 mA |
| 耗用电流(空载),典型值 | 150 mA |
| 接通电流,典型值 | 11 A |
| I²t | 0.7 A²·s |
| 数字输入端 |
| ● 来自负载电压 L+(空载),***值 | 70 mA |
| 数字输出端 |
| ● 来自负载电压 L+,***值 | 100 mA |
| 功率损失 |
| 功率损失,典型值 | 14 W |
| 存储器 |
| 工作存储器 |
| ● 集成 | 64 kbyte |
| ● 可扩展 | 否 |
| 装载存储器 |
| ● 插拔式 (MMC) | 是 |
| ● 插拔式 (MMC),***值 | 8 Mbyte |
| ● MMC 上的数据管理(在上一次编程后),最小值 | 10 y |
| 缓冲 |
| ● 存在 | 是; 通过 MMC 担保(免维护) |
| ● 不带电池 | 是; 程序和数据 |
| CPU-处理时间 |
| 对于位运算,典型值 | 0.1 µs |
| 对于位运算,***值 | 0.2 µs |
| 对于字运算,典型值 | 0.2 µs |
| 对于定点运算,典型值 | 2 µs |
| 对于浮点运算,典型值 | 3 µs |
| CPU-组件 |
| 组件数量(总计) | 1 024; (DB、FC、FB);可以通过安装的 MMC 减少可装载块的***数量。 |
| DB |
| ● 数量,***值 | 511; 数字范围: 1 至 511 |
| ● 容量,***值 | 16 kbyte |
| FB |
| ● 数量,***值 | 1 024; 数字范围:0 至 2047 |
| ● 容量,***值 | 16 kbyte |
| FC |
| ● 数量,***值 | 1 024; 数字范围:0 至 2047 |
| ● 容量,***值 | 16 kbyte |
| OB |
| ● 容量,***值 | 16 kbyte |
| ● 可用循环 OB 数量 | 1; OB 1 |
| ● 时间报警 OB 数量 | 1; OB 10 |
| ● 延迟报警 OB 数量 | 1; OB 20 |
| ● 唤醒警告 OB 数量 | 1; OB 35 |
| ● 过程报警 OB 数量 | 1; OB 40 |
| ● 启动 OB 数量 | 1; OB 100 |
| ● 异步错误 OB 数量 | 4; OB 80、82、85、87 |
| ● 同步错误 OB 数量 | 2; OB 121、122 |
| 嵌套深度 |
| ● 每个优先等级 | 8 |
| ● 错误 OB 中的附加等级 | 4 |
| 计数器、定时器及其剩磁 |
| S7 计数器 |
| ● 数量 | 256 |
| 剩磁 |
| — 可调整 | 是 |
| — 下限 | 0 |
| — 上限 | 255 |
| — 已预设 | 8 |
| 计数范围 |
| — 下限 | 0 |
| — 上限 | 999 |
| IEC 计数器 |
| ● 存在 | 是 |
| ● 类型 | SFB |
| ● 数量 | 不限制(只通过 RAM 进行限制) |
| S7 时间 |
| ● 数量 | 256 |
| 剩磁 |
| — 可调整 | 是 |
| — 下限 | 0 |
| — 上限 | 255 |
| — 已预设 | 无剩余 |
| 时间范围 |
| — 下限 | 10 ms |
| — 上限 | 9 990 s |
| IEC 计时器 |
| ● 存在 | 是 |
| ● 类型 | SFB |
| ● 数量 | 不限制(只通过 RAM 进行限制) |
| 数据范围及其剩磁 |
| 可保留数据范围,全部 | 全部 |
| 标记 |
| ● 数量,***值 | 256 byte |
| ● 存在剩磁 | 是; MB 0 至 MB 255 |
| ● 预设剩磁 | MB 0 至 MB 15 |
| ● 定时标记数量 | 8; 1 个标记字节 |
| 数据组件 |
| ● 可调整剩磁 | 是; 在 DB 中不保持特征 |
| ● 预设剩磁 | 是 |
| 本地数据 |
| ● 每个优先等级,***值 | 510 byte |
| 地址范围 |
| 外设地址范围 |
| ● 输入端 | 1 kbyte |
| ● 输出端 | 1 kbyte |
| 过程映像 |
| ● 输入端 | 128 byte |
| ● 输出端 | 128 byte |
| 集成通道的默认地址 |
| — 数字输入端 | 124.0 至 126.7 |
| — 数字输出端 | 124.0 至 125.7 |
| — 模拟输入端 | 752 至 761 |
| — 模拟输出端 | 752 至 755 |
| 数字通道 |
| ● 输入端 | 1 016 |
| — 集中式 | 1 016 |
| ● 输出端 | 1 008 |
| — 集中式 | 1 008 |
| 模拟通道 |
| ● 输入端 | 253 |
| — 集中式 | 253 |
| ● 输出端 | 250 |
| — 集中式 | 250 |
| 硬件扩展 |
| 扩展支架数量,***值 | 3 |
| DP 主站数量 |
| ● 集成 | 无 |
| ● 关于 CP | 4 |
| 可运行的 FM 和 CP 数量(建议) |
| ● FM | 8 |
| ● CP, PtP | 8 |
| ● CP,LAN | 6 |
| 组件载体 |
| ● 组件载体,***值 | 4 |
| ● 每个组件载体的组件,***值 | 8; 在模块载体 3 内最多 7 个 |
| 时间 |
| 时钟 |
| ● 硬件时钟(实时时钟) | 是 |
| ● 可缓冲和同步 | 是 |
| ● 缓冲持续时间 | 6 wk; 当环境温度为 40 °C 时 |
| ● 每日偏差,***值 | 10 s |
| 运行时间计数器 |
| ● 数量 | 1 |
| ● 数字/数字条 | 0 |
| ● 值域 | 0 至 2 的 31 次方小时(在使用 SFC 101 时) |
| ● 间隔尺寸 | 1 h |
| ● 剩余 | 是; 每次重启时必须重新启动 |
| 时间同步 |
| ● 提供支持 | 是 |
| ● 在 MPI 上,主站 | 是 |
| ● 在 MPI 上,从站 | 是 |
| ● 在 AS 中,主站 | 是 |
| 数字输入 |
| 数字输入端数量 | 24 |
| ● 可用来实现技术功能的输入端 | 12 |
| 集成通道 (DI) | 24 |
| 输入特性符合 IEC 61131,类型 1 | 是 |
| 可同时控制的输入端数量 |
| 水平安装位置 |
| — 最高可达 40 ℃,***值 | 24 |
| — 最高可达 60 ℃,***值 | 12 |
| 垂直安装位置 |
| — 最高可达 40 ℃,***值 | 12 |
| 输入电压 |
| ● 额定值 (DC) | 24 V |
| ● 对于信号“0” | -3 至 +5V |
| ● 对于信号“1” | +15 至 +30V |
| 输入电流 |
| ● 对于信号“1”,典型值 | 9 mA |
| 输入延迟(输入电压为额定值时) |
| 对于标准输入端 |
| — 可参数化 | 是; 0.1 / 0.3 / 3 / 15 ms |
| — 额定值 | 3 ms |
| 用于技术功能 |
| — 从“0”到“1”时,***值 | 16 µs |
| 导线长度 |
| ● 屏蔽,***值 | 1 000 m; 100 m 用于技术功能 |
| ● 未屏蔽,***值 | 600 m; 用于技术功能:否 |
| 用于技术功能 |
| — 屏蔽,***值 | 100 m |
| — 未屏蔽,***值 | 不允许 |
| 数字输出 |
| 数字输出端数量 | 16 |
| ● 其中的快速输出端 | 4 |
| 集成通道 (DO) | 16 |
| 短路保护 | 是; 电子脉冲 |
| ● 响应阈,典型值 | 1 A |
| 感应式关闭电压的限制 | L+ (-48 V) |
| 控制数字输入 | 是 |
| 输出端的通断能力 |
| ● 照明负载时的***值 | 5 W |
| 负载电阻范围 |
| ● 下限 | 48 Ω |
| ● 上限 | 4 kΩ |
| 输出电压 |
| ● 对于信号 “1”,最小值 | L+ (-0.8 V) |
| 输出电流 |
| ● 对于信号“1”的额定值 | 500 mA |
| ● 针对信号“1”的允许范围,最小值 | 5 mA |
| ● 针对信号“1”的允许范围,***值 | 0.6 A |
| ● 针对信号“1”的最小负载电流 | 5 mA |
| ● 针对信号“0”的剩余电流,***值 | 0.5 mA |
| 两个输出端并联 |
| ● 用于增加功率 | 否 |
| ● 用于冗余控制负载 | 是 |
| 开关频率 |
| ● 电阻负载时的***值 | 100 Hz |
| ● 电感负载时的***值 | 0.5 Hz |
| ● 照明负载时的***值 | 100 Hz |
| ● 电阻负载的脉冲输出端,***值 | 2.5 kHz |
| 输出端的总电流(每组) |
| 水平安装位置 |
| — 最高可达 40 ℃,***值 | 3 A |
| — 最高可达 60 ℃,***值 | 2 A |
| 垂直安装位置 |
| — 最高可达 40 ℃,***值 | 2 A |
| 导线长度 |
| ● 屏蔽,***值 | 1 000 m |
| ● 未屏蔽,***值 | 600 m |
| 模拟输入 |
| 模拟输入端数量 | |
| ● 电压/电流测量时 | 4 |
| ● 测量电阻/电阻型热电偶时 | 1 |
| 集成通道 (AI) | 4+1 |
| 电流输入允许的输入电压(毁坏限制),***值 | 5 V; 持续电压 |
| 电压输入允许的输入电压(毁坏限制),***值 | 30 V; 持续电压 |
| 电压输入允许的输入电流(毁坏限制),***值 | 0.5 mA; 持续电压 |
| 电流输入允许的输入电流(毁坏限制),***值 | 50 mA; 持续电压 |
| 电阻传感器的空载电压,典型值 | 2.5 V |
| 电阻传感器的恒定测量电流,典型值 | 1.8 至 3.3 mA |
| 温度测量的技术单位,可调节 | 是; 摄氏度/华氏度/开尔文 |
| 输入范围 |
| ● 电流 | 是 |
| ● 电阻温度计 | 是; Pt 100 / 10 MΩ |
| ● 电阻 | 是 |
| 输入范围(额定值),电压 |
| ● 0 至 +10 V | 是 |
| ● 输入电阻(0 至 10 V) | 100 kΩ |
| 输入范围(额定值),电流 |
| ● 0 至 20 mA | 是 |
| ● 输入电阻(0 至 20 mA) | 100 Ω |
| ● -20 mA 至 +20 mA | 是 |
| ● 输入电阻(-20 mA 至 +20 mA) | 100 Ω |
| ● 4 mA 至 20 mA | 是 |
| ● 输入电阻(4 mA 至 20 mA) | 100 Ω |
| 输入范围(额定值),电阻温度计 |
| ● Pt 100 | 是 |
| ● 输入电阻 (Pt 100) | 10 MΩ |
| 输入范围(额定值),电阻 |
| ● 0 至 600 欧姆 | 是 |
| ● 输入电阻(0 至 600 欧姆) | 10 MΩ |
| 热电偶 (TC) |
| 温度补偿 |
| — 可参数化 | 否 |
| 特性线性化 |
| ● 可参数化 | 是; 依据软件 |
| — 用于电阻温度计 | Pt 100 |
| 导线长度 |
| ● 屏蔽,***值 | 100 m |
| 模拟输出 |
| 模拟输出端数量 | 2 |
| 集成通道 (AO) | 2 |
| 电压输出,短路保护 | 是 |
| 电压输出,短路电流,***值 | 55 mA |
| 电流输出,空载电压,***值 | 17 V |
| 输出范围,电压 |
| ● 0 至 10 V | 是 |
| ● -10 V 至 +10 V | 是 |
| 输出范围,电流 |
| ● 0 至 20 mA | 是 |
| ● -20 mA 至 +20 mA | 是 |
| ● 4 mA 至 20 mA | 是 |
| 执行器连接 |
| ● 对于两线制接口电压输出 | 是; 无电缆电阻补偿 |
| ● 对于四线制接口电压输出 | 否 |
| ● 对于两线制接口电流输出 | 是 |
| 负载电阻(在额定输出范围内) |
| ● 电压输出端的最小值 | 1 kΩ |
| ● 电压输出端的电容负载,***值 | 0.1 µF |
| ● 电流输出端的***值 | 300 Ω |
| ● 电流输出端的电感负载,***值 | 0.1 mH |
| 外部应用电压和电流的毁坏限制 |
| ● 相对于 MANA 的输出端电压 | 16 V; 持续电压 |
| ● 电流,***值 | 50 mA; 持续电压 |
| 导线长度 |
| ● 屏蔽,***值 | 200 m |
| 输入端的模拟值构成 |
| 测量原理 | 瞬时值编码(渐近值) |
| 集成和转换时间/每通道分辨率 |
| ● 带有过调制的分辨率(包括符号在内的位数),***值 | 12 bit |
| ● 可参数化的集成时间 | 是; 2,5 / 16,6 / 20 ms |
| ● 对于干扰频率 f1(单位 Hz)的干扰电压抑制 | 400 / 60 / 50 Hz |
| ● 允许的输入频率,***值 | 400 Hz |
| ● 输入滤波器的时间常数 | 0.38 ms |
| ● 组件的基本执行时间(释放所有通道) | 1 ms |
| 输出端的模拟值构成 |
| 集成和转换时间/每通道分辨率 |
| ● 带有过调制的分辨率(包括符号在内的位数),***值 | 12 bit |
| ● 转换时间(每个通道) | 1 ms |
| 起振时间 |
| ● 对于电阻负载 | 0.6 ms |
| ● 对于电容负载 | 1 ms |
| ● 对于电感负载 | 0.5 ms |
| 传感器 |
| 信号传感器连接 |
| ● 用于电压测量 | 是 |
| ● 对于作为两线制测量变送器时的电流测量 | 是; 附带外部供电 |
| ● 对于作为四线制测量变送器时的电流测量 | 是 |
| ● 对于利用两线制接口进行的电阻测量 | 是; 无电缆电阻补偿 |
| ● 对于利用三线制接口进行的电阻测量 | 否 |
| ● 对于利用四线制接口进行的电阻测量 | 否 |
| 可连接传感器 |
| ● 双线传感器 | 是 |
| — 允许的闭路电流(双线传感器) ***值 | 1.5 mA |
| 误差/精度 |
| 温度错误(与输入范围有关),(+/-) | 0.006 %/K |
| 输入端之间的串扰,最小值 | 60 dB |
| 25 °C 时起振状态下的重复精度(与输入范围有关),(+/-) | 0.06 % |
| 输出波纹(与输出范围有关,带宽 0 至 50 kHz),(+/-) | 0.1 % |
| 线性错误(与输出范围有关),(+/-) | 0.15 % |
| 温度错误(与输出范围有关),(+/-) | 0.01 %/K |
| 输出端之间的串扰,最小值 | 60 dB |
| 25 °C 时起振状态下的重复精度(与输出范围有关),(+/-) | 0.06 % |
| 整个温度范围内的操作错误限制 |
| ● 电压,与输入范围有关,(+/-) | 1 % |
| ● 电流,与输入范围有关,(+/-) | 1 % |
| ● 电阻,与输入范围有关,(+/-) | 5 % |
| ● 电压,与输出范围有关,(+/-) | 1 % |
| ● 电流,与输出范围有关,(+/-) | 1 % |
| 基本错误限制(25 °C 时的操作错误限制) |
| ● 电压,与输入范围有关,(+/-) | 0.7 %; 线性误差 ±0.06 % |
| ● 电流,与输入范围有关,(+/-) | 0.7 %; 线性误差 ±0.06 % |
| ● 电阻,与输入范围有关,(+/-) | 3 %; 线性误差 ±0.2 % |
| ● 热电阻,与输入范围有关,(+/-) | 3 % |
| ● 电压,与输出范围有关,(+/-) | 0.7 % |
| ● 电流,与输出范围有关,(+/-) | 0.7 % |
| 故障电压抑制 f = n x (f1 +/- 1 %),f1 = 干扰频率 |
| ● 串联干扰(干扰峰值 < 输入范围的额定值),最小值 | 30 dB |
| ● 共模干扰,最小值 | 40 dB |
| 接口 |
| 工业以太网接口数量 | 0 |
| PROFINET 接口数量 | 0 |
| RS 485 接口数量 | 1; MPI |
| RS 422 接口数量 | 0 |
| MPI |
| ● 导线长度,***值 | 50 m; 无中继器 |
| 1. 接口 |
| 接口类型 | 集成 RS 485 接口 |
| 物理组成 | RS 485 |
| 电位隔离 | 否 |
| 接口处的电源供应(15 至 30 V DC),***值 | 200 mA |
| 协议 |
| ● MPI | 是 |
| ● PROFIBUS DP 主站 | 否 |
| ● PROFIBUS DP 从站 | 否 |
| ● 点对点联结 | 否 |
| MPI |
| ● 连接数量 | 8 |
| ● 传输速率,***值 | 187.5 kbit/s |
| 服务 |
| — PG/OP 通讯 | 是 |
| — 路由 | 否 |
| — 全球数据通讯 | 是 |
| — S7 基础通讯 | 是 |
| — S7 通讯 | 是 |
| — S7 通讯,作为客户机 | 否 |
| — S7 通讯,作为服务器 | 是 |
| 通讯功能 |
| PG/OP 通讯 | 是 |
| 全球数据通讯 |
| ● 提供支持 | 是 |
| ● GD 圈数量,***值 | 4 |
| ● GD 包数量,***值 | 4 |
| ● GD 包数量,发送器,***值 | 4 |
| ● GD 包数量,接收器,***值 | 4 |
| ● GD 包大小,***值 | 22 byte |
| ● GD 包大小(一致性),***值 | 22 byte |
| S7 基础通讯 |
| ● 提供支持 | 是 |
| ● 每个任务的有效数据,***值 | 76 byte |
| ● 每个任务的有效数据(一致性),***值 | 76 byte; 76 字节(对于 X_SEND 或 X_RCV);64 字节(对于 X_PUT 或 X_GET 作为服务器) |
| S7 通讯 |
| ● 提供支持 | 是 |
| ● 作为服务器 | 是 |
| ● 作为客户端 | 是; 通过 CP 和可装载 FB |
| ● 每个任务的有效数据,***值 | 180 byte; 对于 PUT/GET |
| ● 每个任务的有效数据(一致性),***值 | 64 byte |
| S5 兼容通讯 |
| ● 提供支持 | 是; 通过 CP 和可装载 FC |
| 连接数量 |
| ● 全部 | 8 |
| ● 可应用于 PG 通讯 | 7 |
| — 为 PG 通讯预留 | 1 |
| — 可调整用于 PG 通讯,最小值 | 1 |
| — 可调整用于 PG 通讯,***值 | 7 |
| ● 可用于 OP 通讯 | 7 |
| — 为 OP 通讯预留 | 1 |
| — 可调整用于 OP 通讯,最小值 | 1 |
| — 可调整用于 OP 通讯,***值 | 7 |
| ● 可应用于 S7 基本通讯 | 4 |
| — 为 S7 Basis 通讯预留 | 0 |
| — 可调整用于 S7 Basis 通讯,最小值 | 0 |
| — 可调整用于 S7 基本通讯,***值 | 4 |
| ● 可用于路由 | 否 |
| S7 消息功能 |
| 消息功能的可注册站点数量,***值 | 8; 取决于对 PG/OP 和 S7 基本通讯的组态连接 |
| 过程诊断消息 | 是 |
| 同时间活动的报警 S 组件,***值 | 20 |
| 调试功能测试 |
| 组件状态 | 是 |
| 各个步骤 | 是 |
| 停止点数量 | 2 |
| 状态/控制 |
| ● 变量状态/控制 | 是 |
| ● 变量 | 输入、输出、标记、DB、计时器、计数器 |
| ● 变量数量,***值 | 30 |
| — 其中的变量状态,***值 | 30 |
| — 其中的变量控制,***值 | 14 |
| 强制 |
| ● 强制 | 是 |
| ● 强制,变量 | 输入、输出 |
| ● 变量数量,***值 | 10 |
| 诊断缓冲器 |
| ● 存在 | 是 |
| ● 条目数量,***值 | 100 |
| 报警/诊断/状态信息 |
| 诊断显示 LED |
| ● 数字输入状态显示(绿色) | 是 |
| ● 数字输出状态显示(绿色) | 是 |
| 集成功能 |
| 计数器数量 | 3; 3 通道(参见手册“技术功能”) |
| 计数频率(计数器),***值 | 30 kHz |
| 频率测量 | 是 |
| 频率计数量 | 3; 3 通道***至 30 kHz(参见手册“技术功能”) |
| 控制定位 | 否 |
| 集成的功能组件(调节) | 是; PID 控制器(参见手册“工艺功能”) |
| PID 调节器 | 是 |
| 脉冲输出端的数量 | 3; 3 通道***至 2.5 kHz(参见手册“工艺功能”) |
| 极限频率(脉冲) | 2.5 kHz |
| 电位隔离 |
| 数字输入电位隔离 |
| ● 数字输入电位隔离 | 是 |
| ● 在通道之间 | 否 |
| ● 在通道和背板总线之间 | 是 |
| 数字输出电位隔离 |
| ● 数字输出电位隔离 | 是 |
| ● 在通道之间 | 是 |
| ● 在通道之间,分组点数 | 8 |
| ● 在通道和背板总线之间 | 是 |
| 模拟输入电位隔离 |
| ● 模拟输入电位隔离 | 是; 共同用于模拟外围设备 |
| ● 在通道之间 | 否 |
| ● 在通道和背板总线之间 | 是 |
| 模拟输出电位隔离 |
| ● 模拟输出电位隔离 | 是; 共同用于模拟外围设备 |
| ● 在通道之间 | 否 |
| ● 在通道和背板总线之间 | 是 |
| 允许的电位差 |
| 在不同电路之间 | 75 V DC/60 V AC |
| 在输入端和 MANA (UCM) 之间 | 8 V DC |
| MANA 和内部接地 (UISO) 之间 | 75 V DC/60 V AC |
| 绝缘 |
| 绝缘测试,使用 | DC 600 V |
| 组态 |
| 组态软件 |
| ● STEP 7 | 是; V5.3 SP2 附带硬件更新 |
| 编程 |
| ● 操作备用装置 | 参见操作列表 |
| ● 箝位层 | 8 |
| ● 系统功能 (SFC) | 参见操作列表 |
| ● 系统功能组件 (SFB) | 参见操作列表 |
| 编程语言 |
| — KOP | 是 |
| — FUP | 是 |
| — AWL | 是 |
| — SCL | 是 |
| — GRAPH | 是 |
| — HiGraph® | 是 |
| 技术保护 |
| ● 用户程序保护/密码保护 | 是 |
| 尺寸 |
| 宽度 | 120 mm |
| 高度 | 125 mm |
| 深度 | 130 mm |
| 重量 |
| 重量,约 | 660 g |
需要购买前请先联系客服,直接付款的一律不发货!!!
本店所售商品特价销售,100%全新原装现货!
本店所售均为西门子原装现货全新未开封产品,图片仅供参考,一切已型号为准,实物绝对保证全新,敬请放心购买!量大价优,欢迎选购!如果本店没有找到你需要的西门子产品的话,可以联系我(因为型号实在太多,可能有些没有上架)
温馨提示:
外地客户统一采用快递发货,货物快递到您手时候,一定要开箱检验!如有损坏,请拒绝签收,并由快递公司返回!在你签收后表示你对该货物没有异议!我们会给予您两天的检测时间,并请在货物到手两天内给予确认,谢谢合作!
★店铺里还有更多其他工控产品,欢迎进店查看!建议你收藏本店!★
购物注意事项:
l 本公司可以签约正式的销售合同,并可以开具16%的增值税发票、普通发票。如需发票,税点另算
l 公司与多家快递公司合作(顺丰 中通 韵达 德邦),默认快递德邦随机发
l 签收货物时,一定要当快递业务员的开箱检验货物的完好性,如有破损,请拒绝签收,并及时电话与我们联系,我们将及时处理
质量保证·服务诚信·价格实惠
本公司销售的产品一律为现货
★本公司宗旨:本着以诚信为本,以顾客为中心,让顾客满意,创造一个舒心的购物环境!★

易卖工控网供应商西门子上海创大工控为您提供6ES7313-5BF03-0AB0的详细产品价格、产品图片等产品介绍信息,您可以直接联系商家获取6ES7313-5BF03-0AB0的具体资料,联系时请说明是在易卖工控网看到的。
