易卖工控网(www.ymgk.com)提供”6ES7312-5BE03-0AB0”,产品详情:品牌/厂家:SIEMENS德国西门子、型号:6ES7312-5BE03-0AB0、成色:全新、货期:期货 1天内发货、保修:365天,更多产品详情就上易卖工控网。
6ES7312-5BE03-0AB0 无可用图片 ***备件*** SIMATIC S7-300,CPU 312C 带 MPI 的紧凑型 CPU, 10 DE/6 DA, 2 个快速计数器(10 kHz) 集成电源 24V DC, 内存 32 KByte, 前连接器(1x 40 极)和 需要微型存储卡 注意 此产品有后继产品: 6ES7312-5BF04-0AB0 比较产品 此产品是备件产品 如果您需要帮助,请联系您当地的西门子办事处。 列表价(不含增值税) | 显示价格 | | 您的单价(不含增值税) | 显示价格 | | PDF 格式的数据表 | 下载 | 服务和支持 (手册,认证,问答...) | 下载 | 产品 | 商品编号(市售编号) | 6ES7312-5BE03-0AB0 | 产品说明 | ***备件*** SIMATIC S7-300,CPU 312C 带 MPI 的紧凑型 CPU, 10 DE/6 DA, 2 个快速计数器(10 kHz) 集成电源 24V DC, 内存 32 KByte, 前连接器(1x 40 极)和 需要微型存储卡 | 产品家族 | 未提供 | 产品生命周期 (PLM) | PM410:停止批量生产 / 仅供应有限备件 | PLM 有效日期 | 产品停产时间:2012.04.19 | 注意 | 此产品有后继产品: 6ES7312-5BF04-0AB0 比较产品 此产品是备件产品 如果您需要帮助,请联系您当地的西门子办事处。 | 后续产品信息 | 后续产品 | 6ES7312-5BF04-0AB0 | 后继产品说明 | SIMATIC S7-300,CPU 312C 带 MPI 的紧凑型 CPU, 10 DE/6 DA, 2 个快速计数器(10 kHz) 集成电源 24V DC, 工作存储器 64 KB, 前连接器(1x 40 极)和 需要微型存储卡 | 价格数据 | 价格组 / 总部价格组 | TG / 2AP | 列表价(不含增值税) | 显示价格 | 您的单价(不含增值税) | 显示价格 | 金属系数 | 无 | 交付信息 | 出口管制规定 | ECCN : N / AL : N | 工厂生产时间 | 1 天 | 净重 (Kg) | 0.463 Kg | 产品尺寸 (W x L X H) | 未提供 | 包装尺寸 | 13.10 x 15.20 x 9.10 | 包装尺寸单位的测量 | CM | 数量单位 | 1 件 | 包装数量 | 1 | 其他产品信息 | EAN | 4025515074540 | UPC | 662643173390 | 商品代码 | 85389091 | LKZ_FDB/ CatalogID | ST9-E5 | 产品组 | 4256 | 原产国 | 德国 | Compliance with the substance restrictions according to RoHS directive | RoHS 合规开始日期: 2008.03.31 | 产品类别 | D: 产品生产到订单/客户的规格,需要工程服务,其无法重复使用或利用(设计给客户) | 电气和电子设备使用后的收回义务类别 | 没有电气和电子设备使用后回收的义务 | |

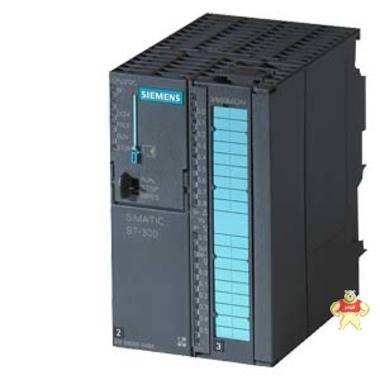

6ES7312-5BE03-0AB0
CPU312C, 10DI/6DO, 32 KB
技术数据
| ***备件*** SIMATIC S7-300,CPU 312C 带 MPI 的紧凑型 CPU, 10 DE/6 DA, 2 个快速计数器(10 kHz) 集成电源 24V DC, 内存 32 KByte, 前连接器(1x 40 极)和 需要微型存储卡 |
一般信息 |
硬件功能状态 | 01 |
固件版本 | V2.6 |
附带程序包的 |
● 工程系统 | STEP 7 从 5.3 起 + SP2+ 硬件更新 |
电源电压 |
额定值 (DC) | |
● DC 24 V | 是 |
允许范围,下限 (DC) | 20.4 V |
允许范围,上限 (DC) | 28.8 V |
电源导线的外部保险装置(推荐) | LS 开关,类型 C,最小值 2 A;LS 开关,类型 B,最小值 4 A |
负载电压 L+ |
● 额定值 (DC) | 24 V |
● 允许范围,下限 (DC) | 20.4 V |
● 允许范围,上限 (DC) | 28.8 V |
数字输入端 |
— 额定值 (DC) | 24 V |
— 反极性保护 | 是 |
数字输出端 |
— 额定值 (DC) | 24 V |
— 反极性保护 | 否 |
输入电流 |
耗用电流(额定值) | 500 mA |
耗用电流(空载),典型值 | 60 mA |
接通电流,典型值 | 11 A |
I²t | 0.7 A²·s |
数字输出端 |
● 来自负载电压 L+,***值 | 50 mA |
功率损失 |
功率损失,典型值 | 6 W |
存储器 |
工作存储器 |
● 集成 | 32 kbyte |
● 可扩展 | 否 |
装载存储器 |
● 插拔式 (MMC) | 是 |
● 插拔式 (MMC),***值 | 4 Mbyte |
● MMC 上的数据管理(在上一次编程后),最小值 | 10 y |
缓冲 |
● 存在 | 是; 通过 MMC 担保(免维护) |
● 不带电池 | 是; 程序和数据 |
CPU-处理时间 |
对于位运算,典型值 | 0.2 µs |
对于位运算,***值 | 0.4 µs |
对于字运算,典型值 | 0.4 µs |
对于定点运算,典型值 | 5 µs |
对于浮点运算,典型值 | 6 µs |
CPU-组件 |
组件数量(总计) | 1 024; (DB、FC、FB);可以通过安装的 MMC 减少可装载块的***数量。 |
DB |
● 数量,***值 | 511; 数字范围: 1 至 511 |
● 容量,***值 | 16 kbyte |
FB |
● 数量,***值 | 1 024; 数字范围:0 至 2047 |
● 容量,***值 | 16 kbyte |
FC |
● 数量,***值 | 1 024; 数字范围:0 至 2047 |
● 容量,***值 | 16 kbyte |
OB |
● 数量,***值 | 参见操作列表 |
● 容量,***值 | 16 kbyte |
● 可用循环 OB 数量 | 1; OB 1 |
● 时间报警 OB 数量 | 1; OB 10 |
● 延迟报警 OB 数量 | 1; OB 20 |
● 唤醒警告 OB 数量 | 1; OB 35 |
● 过程报警 OB 数量 | 1; OB 40 |
● 启动 OB 数量 | 1; OB 100 |
● 异步错误 OB 数量 | 4; OB 80、82、85、87 |
● 同步错误 OB 数量 | 2; OB 121、122 |
嵌套深度 |
● 每个优先等级 | 8 |
● 错误 OB 中的附加等级 | 4 |
计数器、定时器及其剩磁 |
S7 计数器 |
● 数量 | 128 |
剩磁 |
— 可调整 | 是 |
— 下限 | 0 |
— 上限 | 127 |
— 已预设 | 8 |
计数范围 |
— 下限 | 0 |
— 上限 | 999 |
IEC 计数器 |
● 存在 | 是 |
● 类型 | SFB |
● 数量 | 不限制(只通过 RAM 进行限制) |
S7 时间 |
● 数量 | 128 |
剩磁 |
— 可调整 | 是 |
— 下限 | 0 |
— 上限 | 127 |
— 已预设 | 无剩余 |
时间范围 |
— 下限 | 10 ms |
— 上限 | 9 990 s |
IEC 计时器 |
● 存在 | 是 |
● 类型 | SFB |
● 数量 | 不限制(只通过 RAM 进行限制) |
数据范围及其剩磁 |
可保留数据范围,全部 | 全部 |
标记 |
● 数量,***值 | 128 byte |
● 存在剩磁 | 是; MB 0 至 MB 127 |
● 预设剩磁 | MB 0 至 MB 15 |
● 定时标记数量 | 8; 1 个标记字节 |
数据组件 |
● 可调整剩磁 | 是; 在 DB 中不保持特征 |
● 预设剩磁 | 是 |
本地数据 |
● 每个优先等级,***值 | 256 byte |
地址范围 |
外设地址范围 |
● 输入端 | 1 kbyte |
● 输出端 | 1 kbyte |
过程映像 |
● 输入端 | 128 byte |
● 输出端 | 128 byte |
集成通道的默认地址 |
— 数字输入端 | 124.0 至 125.1 |
— 数字输出端 | 124.0 至 124.5 |
数字通道 |
● 输入端 | 266 |
— 集中式 | 266 |
● 输出端 | 262 |
— 集中式 | 262 |
模拟通道 |
● 输入端 | 64 |
— 集中式 | 64 |
● 输出端 | 64 |
— 集中式 | 64 |
硬件扩展 |
扩展支架数量,***值 | 0 |
DP 主站数量 |
● 集成 | 无 |
● 关于 CP | 4 |
可运行的 FM 和 CP 数量(建议) |
● FM | 8 |
● CP, PtP | 8 |
● CP,LAN | 4 |
组件载体 |
● 组件载体,***值 | 1 |
● 每个组件载体的组件,***值 | 8 |
时间 |
时钟 |
● 软件时钟 | 是 |
● 可缓冲和同步 | 否 |
● 每日偏差,***值 | 15 s |
运行时间计数器 |
● 数量 | 1 |
● 数字/数字条 | 0 |
● 值域 | 0 至 2 的 31 次方小时(在使用 SFC 101 时) |
● 间隔尺寸 | 1 h |
● 剩余 | 是; 每次重启时必须重新启动 |
时间同步 |
● 提供支持 | 是 |
● 在 MPI 上,主站 | 是 |
● 在 MPI 上,从站 | 是 |
● 在 AS 中,主站 | 是 |
数字输入 |
数字输入端数量 | 10 |
● 可用来实现技术功能的输入端 | 8 |
集成通道 (DI) | 10 |
输入特性符合 IEC 61131,类型 1 | 是 |
可同时控制的输入端数量 |
水平安装位置 |
— 最高可达 40 ℃,***值 | 10 |
— 最高可达 60 ℃,***值 | 5 |
垂直安装位置 |
— 最高可达 40 ℃,***值 | 5 |
输入电压 |
● 额定值 (DC) | 24 V |
● 对于信号“0” | -3 至 +5V |
● 对于信号“1” | +15 至 +30V |
输入电流 |
● 对于信号“1”,典型值 | 9 mA |
输入延迟(输入电压为额定值时) |
对于标准输入端 |
— 可参数化 | 是; 0.1 / 0.3 / 3 / 15 ms |
— 额定值 | 3 ms |
用于技术功能 |
— 从“0”到“1”时,***值 | 48 µs |
导线长度 |
● 屏蔽,***值 | 1 000 m; 100 m 用于技术功能 |
● 未屏蔽,***值 | 600 m; 用于技术功能:否 |
用于技术功能 |
— 屏蔽,***值 | 100 m |
— 未屏蔽,***值 | 不允许 |
数字输出 |
数字输出端数量 | 6 |
● 其中的快速输出端 | 2 |
集成通道 (DO) | 6 |
短路保护 | 是; 电子脉冲 |
● 响应阈,典型值 | 1 A |
感应式关闭电压的限制 | L+ (-48 V) |
控制数字输入 | 是 |
输出端的通断能力 |
● 照明负载时的***值 | 5 W |
负载电阻范围 |
● 下限 | 48 Ω |
● 上限 | 4 kΩ |
输出电压 |
● 对于信号 “1”,最小值 | L+ (-0.8 V) |
输出电流 |
● 对于信号“1”的额定值 | 500 mA |
● 针对信号“1”的允许范围,最小值 | 5 mA |
● 针对信号“1”的允许范围,***值 | 0.6 A |
● 针对信号“1”的最小负载电流 | 5 mA |
● 针对信号“0”的剩余电流,***值 | 0.5 mA |
两个输出端并联 |
● 用于增加功率 | 否 |
● 用于冗余控制负载 | 是 |
开关频率 |
● 电阻负载时的***值 | 100 Hz |
● 电感负载时的***值 | 0.5 Hz |
● 照明负载时的***值 | 100 Hz |
● 电阻负载的脉冲输出端,***值 | 2.5 kHz |
输出端的总电流(每组) |
水平安装位置 |
— 最高可达 40 ℃,***值 | 2 A |
— 最高可达 60 ℃,***值 | 1.5 A |
垂直安装位置 |
— 最高可达 40 ℃,***值 | 1.5 A |
导线长度 |
● 屏蔽,***值 | 1 000 m |
● 未屏蔽,***值 | 600 m |
模拟输入 |
集成通道 (AI) | 无 |
模拟输出 |
集成通道 (AO) | 无 |
传感器 |
可连接传感器 |
● 双线传感器 | 是 |
— 允许的闭路电流(双线传感器) ***值 | 1.5 mA |
接口 |
工业以太网接口数量 | 0 |
PROFINET 接口数量 | 0 |
RS 485 接口数量 | 1; MPI |
RS 422 接口数量 | 0 |
MPI |
● 导线长度,***值 | 50 m; 无中继器 |
1. 接口 |
接口类型 | 集成 RS 485 接口 |
物理组成 | RS 485 |
电位隔离 | 否 |
接口处的电源供应(15 至 30 V DC),***值 | 200 mA |
协议 |
● MPI | 是 |
● PROFIBUS DP 主站 | 否 |
● PROFIBUS DP 从站 | 否 |
● 点对点联结 | 否 |
MPI |
● 连接数量 | 6 |
● 传输速率,***值 | 187.5 kbit/s |
服务 |
— PG/OP 通讯 | 是 |
— 路由 | 否 |
— 全球数据通讯 | 是 |
— S7 基础通讯 | 是 |
— S7 通讯 | 是 |
— S7 通讯,作为客户机 | 否 |
— S7 通讯,作为服务器 | 是 |
通讯功能 |
PG/OP 通讯 | 是 |
全球数据通讯 |
● 提供支持 | 是 |
● GD 圈数量,***值 | 4 |
● GD 包数量,***值 | 4 |
● GD 包数量,发送器,***值 | 4 |
● GD 包数量,接收器,***值 | 4 |
● GD 包大小,***值 | 22 byte |
● GD 包大小(一致性),***值 | 22 byte |
S7 基础通讯 |
● 提供支持 | 是 |
● 每个任务的有效数据,***值 | 76 byte |
● 每个任务的有效数据(一致性),***值 | 76 byte; 76 字节(对于 X_SEND 或 X_RCV);64 字节(对于 X_PUT 或 X_GET 作为服务器) |
S7 通讯 |
● 提供支持 | 是 |
● 作为服务器 | 是 |
● 作为客户端 | 是; 通过 CP 和可装载 FB |
● 每个任务的有效数据,***值 | 180 byte; 对于 PUT/GET |
● 每个任务的有效数据(一致性),***值 | 64 byte |
S5 兼容通讯 |
● 提供支持 | 是; 通过 CP 和可装载 FC |
连接数量 |
● 全部 | 6 |
● 可应用于 PG 通讯 | 5 |
— 为 PG 通讯预留 | 1 |
— 可调整用于 PG 通讯,最小值 | 1 |
— 可调整用于 PG 通讯,***值 | 5 |
● 可用于 OP 通讯 | 5 |
— 为 OP 通讯预留 | 1 |
— 可调整用于 OP 通讯,最小值 | 1 |
— 可调整用于 OP 通讯,***值 | 5 |
● 可应用于 S7 基本通讯 | 2 |
— 为 S7 Basis 通讯预留 | 0 |
— 可调整用于 S7 Basis 通讯,最小值 | 0 |
— 可调整用于 S7 基本通讯,***值 | 2 |
● 可用于路由 | 否 |
S7 消息功能 |
消息功能的可注册站点数量,***值 | 6; 取决于对 PG/OP 和 S7 基本通讯的组态连接 |
过程诊断消息 | 是 |
同时间活动的报警 S 组件,***值 | 20 |
调试功能测试 |
组件状态 | 是 |
各个步骤 | 是 |
停止点数量 | 2 |
状态/控制 |
● 变量状态/控制 | 是 |
● 变量 | 输入、输出、标记、DB、计时器、计数器 |
● 变量数量,***值 | 30 |
— 其中的变量状态,***值 | 30 |
— 其中的变量控制,***值 | 14 |
强制 |
● 强制 | 是 |
● 强制,变量 | 输入、输出 |
● 变量数量,***值 | 10 |
诊断缓冲器 |
● 存在 | 是 |
● 条目数量,***值 | 100 |
报警/诊断/状态信息 |
诊断显示 LED |
● 数字输入状态显示(绿色) | 是 |
● 数字输出状态显示(绿色) | 是 |
集成功能 |
计数器数量 | 2; 2 通道(参见手册“技术功能”) |
计数频率(计数器),***值 | 10 kHz |
频率测量 | 是 |
频率计数量 | 2; 2 通道***至 10 kHz(参见手册“技术功能”) |
控制定位 | 否 |
集成的功能组件(调节) | 否 |
PID 调节器 | 否 |
脉冲输出端的数量 | 2; 2 通道脉冲宽度调制***至 2.5 kHz(参见手册“技术功能”) |
极限频率(脉冲) | 2.5 kHz |
电位隔离 |
数字输入电位隔离 |
● 数字输入电位隔离 | 是 |
● 在通道之间 | 否 |
● 在通道和背板总线之间 | 是 |
数字输出电位隔离 |
● 数字输出电位隔离 | 是 |
● 在通道之间 | 否 |
● 在通道和背板总线之间 | 是 |
允许的电位差 |
在不同电路之间 | 75 V DC/60 V AC |
绝缘 |
绝缘测试,使用 | DC 600 V |
组态 |
组态软件 |
● STEP 7 | 是; V5.3 SP2 附带硬件更新 |
编程 |
● 操作备用装置 | 参见操作列表 |
● 箝位层 | 8 |
● 系统功能 (SFC) | 参见操作列表 |
● 系统功能组件 (SFB) | 参见操作列表 |
编程语言 |
— KOP | 是 |
— FUP | 是 |
— AWL | 是 |
— SCL | 是 |
— GRAPH | 是 |
— HiGraph® | 是 |
技术保护 |
● 用户程序保护/密码保护 | 是 |
尺寸 |
宽度 | 80 mm |
高度 | 125 mm |
深度 | 130 mm |
重量 |
重量,约 | 409 g |
