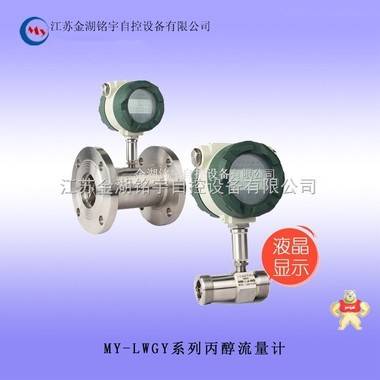

MY-LWGY系列丙醇流量计

易卖工控网（www.ymgk.com）提供”MY-LWGY系列丙醇流量计”，产品详情：品牌/厂家：铭宇自控、型号：MY-LWGY、成色：全新、货期：期货 3天内发货、保修：365天，更多产品详情就上易卖工控网。

MY-LWGY丙醇流量计详细资料：

MY-LWGY系列丙醇流量计由流量传感器与显示仪表组成，是采用国外先进技术生产制造的，是液体计量zui理想的流量计之一。MY-LWGY丙醇流量计具有结构简单、***度高、安装维修使用方便等特点。MY-LWGY丙醇流量计该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中且无纤维、颗粒等杂质的液体。MY-LWGY丙醇流量计特别适用于与二次显示仪、PLC、DCS等计算机控制系统的配合使用，还可以实现自动定量控制、超量报警等用途，是流量计和节能的理想仪表。

MY-LWGY脉冲输出型 MY-LWGB电流输出型 LWY现场显示型

MY-LWGY丙醇流量计产品特点

1．传感器轴承为止推式，不仅保证精度，并且提高耐磨性能。

2．MY-LWGY丙醇流量计结构简单、牢固以及拆装方便，适用高压测量。

3．测量范围宽，中大口径可达1:20，小口径为1:10，下限流速低。

4．压力损失小，重复性好，短期重复性可达0.05%～0.2%。***度高，一般可达±1%、±0.5%。

5．输出脉冲频率信号，适于瞬时流量、累计计量，无零点漂移，抗干扰能力强。

MY-LWGY丙醇流量计基本参数：

1. 介质温度：-20～＋120℃.

2. 环境温度：-20～＋55℃.

3. 供电电源：电压：12V±10%, 电流：≤10mA.

4. 输出电压幅值：高电平≥8V，低电平≤0.8V.

5. 传输距离：传感器至显示仪表的距离可达1000m.

MY-LWGY丙醇流量计外形尺寸

1.过滤器 2.前直管段 3.叶轮 4.前置放大器 5.壳体 6.后直管段

图一 LWGY—4～10传感器结构及安装尺寸示意图

1． 壳体 2．前导向件 3．叶轮 4．后导向件 5．前置放大器

图二 LWGY—15～40传感器结构及安装尺寸示意图

1． 球轴承 2．前导向件 3．涨圈 4．壳体 5．前置放大器 6．叶轮 7．轴承 8．轴

MY-LWGY丙醇流量计型号和规格代号表

C、4～20mA输出型
工作电压：外供电+24VDC（两线制）输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器zui大流量，流量范围见涡轮流量传感器铭牌。信号传输距离：小于250米。安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处（m16×1.5螺纹），用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线：4~20mA输出型放大器对外引线为红线和白线。红线为电源线，白线为信号线。

D、分体远传显示型
工作电压：外电源供电220VAC信号传输距离：小于250米显示仪瞬时四位：累计总量九位显示显示仪尺寸：横式：160mm×80mm竖式：80mm×160mm显示仪带4~20mA输出并能与计算机连接

MY-LWGY丙醇流量计仪表现场安装注意事项：
1、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20dn，下游直管段应≥5dn，其中dn为管道内径。
2、应远离外界磁场，如不能避免，应采取必要的措施；
3、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道；
4、露天安装时，请做好放大器插头的防水处理；
5、与显示仪表的接线，应根据放大器的电源来选择接线方式。
6、可水平、垂直安装，垂时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。上游端至少应有20倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。
7、若流体不稳定有脉动流，为保证智能液体涡轮流量计的良好测量可安装缓冲器，以消除脉动流。使用时，应先缓慢旋开流量计上游管道上的控制阀门，然后用调节阀调节流量，以免突然开启造成浮子急速上升击损锥管。
的测量精度高，量程比款，适用于流量变化幅度较大的现场测量。并且压力损失小，且耐高压，仪表的各元件可用各种抗腐蚀材料制成，是一款使用较宽泛的流量仪表。
