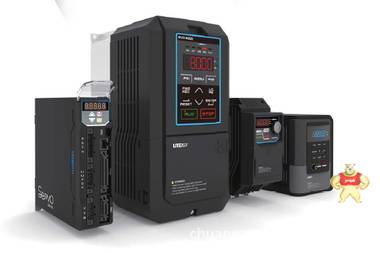

台湾光宝变频器重载式EVO800043S022

易卖工控网（www.ymgk.com）提供”台湾光宝变频器重载式EVO800043S022”，产品详情：品牌/厂家：光宝、型号：EVO800043S022、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

張力控制不再遙不可及
光寶高階向量變頻器可支持同步馬達驅動
超群控制性能解決低速運轉抖動問題
控制模式V / F 無感測電流向量控制電流向量控制( 加PG )
應用需求<<<< 簡易高精度>>>>
應用場合
速度控制〇〇（零伺服） 〇（零伺服）
轉矩控制× 〇（零伺服） 〇（零伺服）
位置控制× × 〇
速度控制範圍1:10 (6~60Hz) 1:200 (~60Hz) 1:1500
適用馬達泛用馬達泛用馬達泛用馬達
水泵/ 風扇工作機械．押出/ 切割收卷、放卷
印刷機械
起重機
搬送機械
09 / 10
在收捲行為中，需要特別注意材料不會因為收放的張
力不同，造成材料斷裂或收捲效果不佳。EVO 8000
卓越的電流向量控制不受生產速度及捲筒直徑所影響
，能有效保持收料軸與放料軸之間的張力，協助監督
設備動態運行之大範圍轉矩張力。
EVO 8000 能充分發揮永磁同步馬達的優異特性，搭載
高速的中央處理單元，激發同步馬達用於高階動態設備
的巔峰效能。
天車應用中，貨物的起重與保持往往是變頻器驅動的一大挑戰。
EVO 8000 內含超群的低速控制性能及零速伺服機能：低速控制性能
提供平滑的加減速特性來抑制抵速轉矩抖動，確保在機械剎車做動前
，馬達處於低速且平滑的運行，提高機械設備壽命；零伺服機能則可
確保機械剎車著脫瞬間，保持住貨物不掉落地面，造成貨物及生命財
產的損失。
11 / Ratings
變頻器額定值
12 / Dimensions
產品尺寸
400V 級
型號EVO800043S D75 1D5 2D2 3D7 5D5 7D5 011 015 018 022 030
***
適用
馬達
容量
HP
HD 1 2 3 5 10 15 20 25 30 40
ND 2 3 5(4) 10 15 20 25 30 40 50
kW
HD 11 15 22 30
ND (3) 11 15 22 30 37
輸入電壓(V) / 頻率 (Hz) 三相, 380~480 V , -15% ~ +10% , 50/60Hz
輸出
額定
電流( 重載） 9 12 18 24 31 39 45 60
***輸出頻率(Hz) 0~400 H z
載波頻率 (kHz) 1~16 kHz
冷卻方式强制風冷
框架1 2 3 4
FRAME W W1 H H1 D D1 S1 Ø Ø1 Ø2 Ø3
1 130﹝ ﹞ 118 ﹝ ﹞ 225 ﹝ ﹞ 210 ﹝ ﹞ 150 ﹝ ﹞ 54 ﹝ ﹞ ﹝ ﹞ ﹝ ﹞ 22 ﹝ ﹞ 28 ﹝ ﹞
2 130﹝ ﹞ 118 ﹝ ﹞ 250 ﹝ ﹞ 235 ﹝ ﹞ 175 ﹝ ﹞ 64 ﹝ ﹞ ﹝ ﹞ ﹝ ﹞ 22 ﹝ ﹞ 28 ﹝ ﹞
3 180﹝ ﹞ 162 ﹝ ﹞ 310 ﹝ ﹞ ﹝ ﹞ 195 ﹝ ﹞ 89 ﹝ ﹞ ﹝ ﹞ ﹝ ﹞ 22 ﹝ ﹞ 28 ﹝ ﹞ 44 ﹝ ﹞
4 240﹝ ﹞ 222 ﹝ ﹞ 420 ﹝ ﹞ ﹝ ﹞ 235 ﹝ ﹞ ﹝ ﹞ ﹝ ﹞ ﹝ ﹞ 22 ﹝ ﹞ 28 ﹝ ﹞ 44 ﹝ ﹞
單位：mm / inch
˙Frame 1
˙Frame 3 ˙Frame 4
˙Frame 2
W D D
D1
D
D1
D
D1
D1
H
H1
H
H1
H
H1
H
H1
W1
W
W1
W
W1
W
W1
1
1
1
1
1
1
2
2
S1 2
S1
S1
S1
2
1 1
3
3
2
1 1
3 3
2
2 2 2
2
13 / General Specification
產品共通規格
項目規格
控制方式V/F, V/F 加PG, 感應馬達/ 同步馬達加PG 電流向量控制, 感應馬達/ 同步馬達無感測電流向量控制
頻率輸出範圍0~400 Hz
頻率精度
數位輸入 : 最高輸出頻率的±%
類比輸入 : 最高輸出頻率的±% ( -10ºC~+50ºC )
頻率設定解析度
數位輸入 :
類比輸出 : ***頻率的 1/1000
啟動轉矩
150% / 3Hz( V/F 及V/F 加PG )
200% / ( 感應馬達無感測電流向量控制)
200% / 0r/min ( 感應馬達/ 同步馬達 電流向量加PG 控制)
100% / 5% ( 速度於同步馬達無感測電流向量控制)
速控範圍*1
1: 40 ( V/F 及V/F 加PG )
1:200 ( 感應馬達無感測電流向量控制)
1:20 ( 同步馬達無感測電流向量控制)
1:1500 ( 感應馬机/ 同步馬達加PG 電流向量控制)
速控精度*1 ±% 於無感測電流向量控制
±% 於加PG 電流向量控制
速度響應頻率
大於10 Hz 於無感測電流向量控制
大於50 Hz 於加PG 電流向量控制
加/ ~ sec
剎車轉矩約 20%
V / F 曲線15 條固定曲線及1 條可規劃曲線
過載容量每十分鐘允許一分鐘120% ( 輕載模式) , 每十分鐘允許一分鐘150% ( 重載模式)
參數功能
使用場所室内( 無腐蝕性氣體/ 液體、可燃性氣體/ 液體、油霧、塵埃)
周圍温度-10 ºC ~ + 50 ºC, -10 ºC ~ + 40 ºC ( NEMA type 1 ) , 90%RH 以下 ( 不結冰、無凝露)
保存温度-20 ºC ~ + 60ºC
海拔高度海拔1000 公尺以下
m/s2( 10 至20Hz )以下, m/s2 ( 20 至55Hz ) 以下
防護等級IP20, 選購NEMA 1 模組可達NEMA type 1
類比輸入
數位輸入8 點
類比輸出
數位輸出2 點
繼電器輸出2 點
脈波輸入1 點
脈波輸出1 點
通訊機能
内建Modbus ( RS-485 接口) , USB 端口
選配卡Profibus-DP, CANopen, DeviceNet
EtherCAT, Ethernet,Profinet, LONWORKS, Powerlink ( 選配)
*1. 此數值為實驗室環境測得，如有需求請與當地經銷商或本公司聯繫。
11 / 12
環境規格
轉矩控制、速度控制／轉矩控制切換運轉、前饋控制、零伺服功能、瞬間停電再起動、速度搜尋、過轉
矩檢出、轉矩限制、多段速運轉、加減速切換、S 曲線加減速、3 線式順序控制、馬達參數自動檢測、
冷卻風扇ON / OFF功能、滑差補償、轉矩補償、頻率跳躍、頻率指令上下限設定、起動時／停止時直流
煞車、PID 控制（附暫停功能）、節能模式、故障重試、動能儲存剎車、自動電壓調整、過電壓抑制、
擺頻功能等
2 點 FM : 0~10V, -10V~10V ( 10位元 ) AM : 0 or 4~20mA ( 10位元 ) / 0~10V ( 11位元 )
2 點 A1 : 0~10V, -10V~10V ( 12位元 ) A2 : 0 or 4 ~20mA ( 11位元 ), 0~10V ( 11位元 ), 0~5V ( 10位元 )
