基恩士 FD-Q10CH FD-Q 系列夹钳式流量开关

原装正品，价格优惠

产品价格：: 价格面议

立即咨询：: 在线咨询 QQ咨询

品牌：: 基恩士

型号：: FD-Q10CH

成色：: 全新 | 保修365天

此商品已下架()

诚信认证：

在线客服

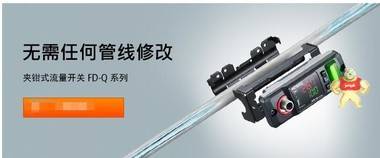

基恩士夹钳式流量开关 FD-Q 系列

安装和集成

FD-Q可在60秒内安装完毕，无需进行任何管线修改。使用6颗标准螺丝就可将设备夹在管线外部，安装过程中无需关闭机器。

液体和管线

FD-Q系列几乎可以检测任何类型的液体。例如，水（包括去离子水）、油、化学物质、消费品等等。无论是金属管还是树脂管，FD-Q系列均可进行检测。

夹钳式流量开关的优势

传统的流量开关往往存在污染、压力损失、外漏等问题，需要持续维护，停机检修等。使用FD-Q系列，将会避免此类问题出现。

通过分离显示器可在易于观察的位置查看流量

在类似“装置较大，无法观察到传感器的显示”、“传感器的安装位置位于装置内部或下部”等情形下，采用MU-N 系列会非常便利。
本系列可安装在易于观察的位置上，方便进行状态确认以及设定变更等操作。

型号		FD-Q10C	FD-Q20C	FD-Q32C	FD-Q50C
支持的管线直径		1/4"(8A)、ø13至ø16(mm) 3/8"(10A)、ø16至ø18(mm)	1/2"(15A)、ø18至ø23(mm) 3/4"(20A)、ø23至ø28(mm)	1"(25A)、ø28至ø37(mm) 1 1/4"(32A)、ø37至ø44(mm)	1 1/2"(40A)、ø44至ø52(mm) 2"(50A)、ø52至ø64(mm)
支持的管线材质		金属管/ 树脂管^*1
支持的流体		各种液体 [即水(包含DI)、油、化学物质等]^*1
支持的流体温度		0至85°C(管线表面无冻结)^*2
额定流量范围		1/4"(8A)：20 L/min 3/8"(10A)：30 L/min	1/2"(15A)：60 L/min 3/4"(20A)：100 L/min	1"(25A)：200 L/min 1 1/4"(32A)：300 L/min	1 1/2"(40A)：400 L/min 2"(50A)：500 L/min
零切口流速		1.0(预设)^*3	2.5(预设)^*3	5(预设)^*3	25(预设)^*3
显示方式		状态指示灯、输出指示灯、含4位数的双列显示器、7段LED、稳定性指示灯
显示刷新周期		约3Hz
显示分辨率		0.01/0.1/1(预设: 0.1)	0.1/1(预设：0.1)	0.1/1(预设：1)
响应时间		0.5s/1.0s/2.5s/5s/10s/30s/60s
电源	电源电压	20至30VDC，纹波(P-P)***10%，Class2/LPS
	消耗电流	100 mA 以下(不含负载电流)^*4		130 mA 以下(不含负载电流)^*4
重复精度		0.5 s: ±2.0%、1 s: ±1.5%、2.5 s: ±1.0%、5 s: ±0.5%、10 s: ±0.35%、30 s: ±0.2%、60 s: ±0.15% (/F.S.^*5) (依选择的响应时间而定)
滞后		可变
整合式流量设备显示		0.1/1/10/100/1000(预设：1)		1/10/100/1000/10000(预设：1)
整合式流量数据存储周期		每10秒存储至内存一次
内存备份		EEPROM(数据存储长度：10年以上，数据读/写频率：1百万次以上)
电源 I/O 连接器		M124针连接器
输入/ 输出（可选择）	输出（通道 1/ 通道 2）	控制输出/脉冲输出/错误输出(可选择，预设：通道1控制输出/通道2未使用)， NPN/PNP设置开关，集电极开路输出30V以下，**100mA/通道，残余电压2.5V以下^6
	模拟输出（通道 2）	4至20mA/0至20mA(可选择，预设：未使用)，负载电阻500Ω以下^*6
	外部输入（通道 2）	整合式流量重设输入/流速零输入/原始调整输入(可选择，预设：未使用)，短路电流1.5mA以下，输入时间20ms以上^*6
保护电路		电源逆接保护、电源浪涌保护、各输出短路保护、各输出浪涌保护
环境抗耐性	外壳防护级	IP65/IP67 (IEC60529)
	环境温度	-10 至 +60 °C (无冻结)
	相对湿度	35 至 85 % RH (无凝结)
	抗震性	10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时
	耐冲击性	100 m/s²、16 ms 脉冲、X,Y,Z 方向各 1,000 次
材质	开关主装置	PPS/PES/PBT/SUS303/SUS304/SUSXM7
	配管接触面	橡胶
	安装架	SUS304/PA/SUSXM7		SUS304/PA/POM/SUSXM7
重量		约 340 g (包含安装架)	约 400 g (包含安装架)	约 530 g (包含安装架)	约 640 g (包含安装架)
^1 液体必须可让超声波脉冲穿过，不可含有大型气穴或过多气泡。某些非标准管线的监控可能会不稳定(即衬里管) ^2 如果管线温度超过 85°C，请联系基恩士 ^3 零切口流速可从设置中变更。使用低流速范围的设备时，如果在变更零切口流速后流体停止流动，请执行原始调整。 ^4 包含负载时，请将此数值增加 200 mA。 ^5 此规格适用于流速分配稳定时。此数值未考虑因设备因素所造成的流速分配脉冲或波动。根据额定流量范围，转换表格中的 F.S. (原始尺寸)。 ^6 IO-Link：兼容于规格v1.1/COM2(38.4kbps)。设置文件可从基恩士网站下载。如果设备使用环境下不允许通过网络下载文件，请联系最近的基恩士事务所。IO-Link 为 PROFIBUS Nutzerorganisation e.V.(PNO)的注册商标或商标

流体非接触型电极电磁式流量传感器FD-M 系列

全贯通

FD-M 系列利用法拉第定律测定导电液体的流量。典型的电磁式流量传感器采用与检测管内部液体接触的电极来检测液体的电动势。FD-M 系列通过静电电容测定管道外部的流量。

通用性

适用于压铸机、研磨机、注塑机、感应淬火机以及其它机器。

易用性

易读的显示器、简单的选择和切换按钮以及多种可用型号

型号		FD-M5CAT^*1	FD-M5CAY^*1	FD-M10CAT^*1	FD-M10CAY^*1	FD-M50CAT^*1	FD-M50CAY^*1	FD-M100CAT^*1	FD-M100CAY^*1
类型		垂直敷设	水平敷设	垂直敷设	水平敷设	垂直敷设	水平敷设	垂直敷设	水平敷设
形状		内置放大器
额定流量范围[L/min]		0.25 至 5 L/min^*2		0.5 至 10 L/min^*2		2.5 至 50 L/min^*2		5 至 100 L/min^*2
显示可能范围		0.15 至 10 L/min^*3		0.5 至 30 L/min^*3		2.5 至 100 L/min^*3		5 至 200 L/min^*3
可设定范围		0 至 10 L/min		0 至 30 L/min		0 至 100 L/min		0 至 200 L/min
连接孔径		Rc3/8 (10A)				Rc3/4 (20A)		Rc1 (25A)
可检测液体		水、非腐蚀性液体
可检测液体的导电率		5 µS/cm 或以上
检测流体温度		0 至 +85°C (无冻结)
压力损失		*** 0.01 MPa
显示器功率		4 位 7 段 LED ，两行显示，柱状图显示(双色)
显示分辨率		0.05/0.1 (L/min) 可选^*4		0.01/0.1 (L/min) 可选		0.1/1 (L/min) 可选
重复精度		0.5s : F.S.的 ±5% 10s : F.S.的 ±1% 1s : F.S.的 ±3.5% 30s : F.S.的 ±0.8% 2.5s : F.S.的 ±2.5% 60s : F.S.的 ±0.6% 5s : F.S.的 ±1.6%^*5		0.5s : F.S.的 ±5% 10s : F.S.的 ±1% 1s : F.S.的 ±3.5% 30s : F.S.的 ±0.8% 2.5s : F.S.的 ±2.5% 60s : F.S.的 ±0.6% 5s : F.S.的 ±1.6%^*6		0.5s : F.S.的 ±5% 10s : F.S.的 ±1% 1s : F.S.的 ±3.5% 30s : F.S.的 ±0.8% 2.5s : F.S.的 ±2.5% 60s : F.S.的 ±0.6% 5s : F.S.的 ±1.6%^*7
滞后		可调
反应时间 (防振功能)		500ms/1s/2.5s/5s/10s/30s/60s可调
累积显示单位		0.01/0.1/1/10/100 (L) 可选				0.1/1/10/100/1000 (L) 可选
累计数据记忆周期		每10秒保存到存储器1次
存储器备份		EEPROM (数据存储时间 : 10 年或更长时间，数据读取/写入频率 : 100 万次或以上)
控制输出								NPN 开路集电极**值 100 mA/ch^8 (40 V 或以下), 残余电压 1 V 或以下，3 路输出(N.O./N.C. 可切换)
模拟输出		4 至 20 mA ***负载电阻 260 Ω 模拟输出范围可任意设定
积分重设/库切换输入/流量零功能输入		无电压输入(有接点、无接点)输入时间20ms以上，可通过模式设定选择累积复位功能或内存切换功能
消耗功率/电流		正常 : 1700 mW (70 mA)；省电模式 : 1000 mW (40 mA)
额定	电源电压	24 VDC、纹波 (P-P) 10 % 以下
环境抗耐性	外壳防护级	IP65
	耐压能力	2.0 MPa
	作用的压力范围	*** 1.0 MPa
	环境温度	0 至 +50 °C (无冻结)
	相对湿度	35 至 85 % RH (无凝结)
	抗震性	10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时
材料	接液材料	端孔 : SCS13，检测管 : PPS，O 型圈 : 氟橡胶(FKM)
	其他材料	塑料壳区域 : PBT，金属壳区域 : SUS430，电缆 : PVC
配件		使用说明书
重量		约 835 g				约 1,100 g		约 1,310 g
^1 名称最后带“A” 的型号还具有一些其它功能，如显示平均值等。 ^2 额定流量范围表示通常情况下使用的流量范围 ^3 可在显示范围和额定流量范围内使用。 ^4 若选定 0.05 L/min、瞬时流量显示可以按 0.05 增量在 0.15 到 0.5 L/min 之间设定、并对超过 0.5 L/min 的值按 0.01 增量设定。 ^5 FD-M5CAT (P)/Y (P) 在响应时间为0.5 s 时重复精度为F.S. 的±7.5%，响应时间为1s 时重复精度为F.S. 的±5%。 ^6 在20 到30 L/min范围内， FD-M10CAT (P)/Y (P) 的重复精度是表中所列值的2 倍。 ^7 重复精度在显示范围内有效。可根据额定流量范围转换表中的F.S.(满刻度)。 ^8 报警输出***为 20 mA。
