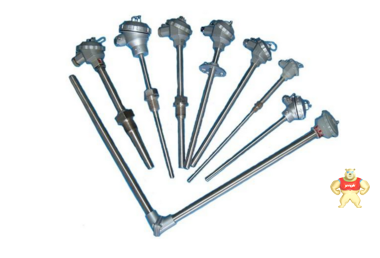

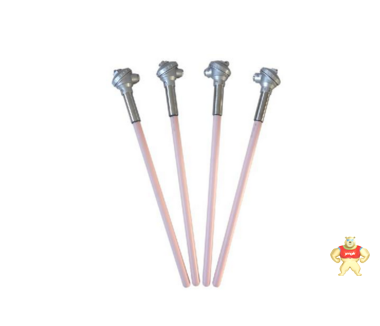

::产品简介::

电站热电偶专六针对电站设计，可以满足30万、60万千瓦等发电机组及辅机测温需要。直接测量生产过程式中的-100℃～800℃范围内液体、蒸汽和气体介质以及固体表面温度。

□概述
随着我国电力工业的不断发展，急需各种适用于电站测温的热电偶和热电阻，以替代进口产品。根据市场需求，在征求了设计院及电站用户意见的基础上，同时参考了美国的EBASCO规范，本公司设计并推出了该系列产品。由于该系列产品采用了保护管两节式分离结构，感温元件全部铠装化并采用了弹性压紧方式，使该系列产品安装，使用更方便，热响应时间更短，稳定性和可靠性更高。
本系列产品主要用于60万千瓦以下，火力发电机组及管路的温度测量。
工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势报寻应的温度值。

□量程规格

注：t为感温元件实测温度或实测温度的***值。
□公称压力
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。
□热电偶绝缘电阻
常温绝缘电阻的试验电压为直流500Ｖ。测量常温绝缘电阻的大气条件为：温度15～35℃，相对湿度45％RH，大气压力86～106kPa。
对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MΩ?m，
即：Rr?L＞100MΩ?mL＞1m
式中：Rr-热电偶的常温绝缘电阻值，MΩ；
L－热电偶的长度，m。
对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。
□热电阻绝缘电阻

常温绝缘电阻的试验电压可取直流10～100Ｖ任意值，环境温度应在15～35℃范围内，相对湿度应不大于80％RH，常温绝缘电阻值应不小于100MΩ。
□热电阻允许通过电流
通过铂电阻的测量电流 大不超过5mＡ。

●热套式热电偶
热套式热电偶主要用于测量锅炉或管道的蒸汽温度。为了抵御高温、高压和高流速的蒸汽冲击，采用约为100mm的置入深度，为了避免因置入深度不足带来的测温误差，又采用带三棱面的深盲孔整体加工保护管，筒形热套与主设备组合焊接方法，利用三棱面和热套内孔之间的间隙，使热套内充满高温介质，有效地增加了置入深度。

●烟道风道热电偶
烟道、风道热电偶主要用于电站排烟温度测量。它的特点是采用较粗的保护管和大直径联接螺纹，以提高抗烟气冲刷和排烟机震动的能力，其测量端采用缩径式，以减小热响应时间。

●高温、高压热电偶
高温、高压热电偶其保护管采用焊接的方法与主设备联接、固定、密封。主要用来测量电厂管路的高温、高压蒸汽或水温。
