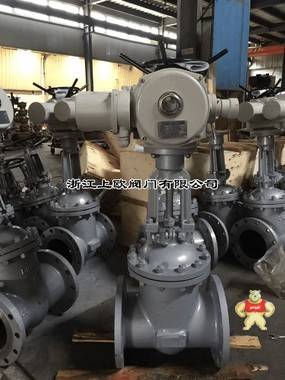

上欧Z961H-40C焊接电动闸阀

产品价格：: ¥ 1187.00

立即咨询：: 在线咨询 QQ咨询

热线：: 13777706603
0577-67975098
联系我时请告诉我是在易卖工控网看到的，谢谢！

品牌：: 上欧

成色：: 全新 | 保修450天

期货：: 现货 1天内发货

数量：: （库存5000件）

诚信认证：

温馨提醒：点击联系方式和卖家进行沟通
在线咨询|QQ咨询|热线拨打！

商家信息

7年

浙江上欧阀门有限公司【旗舰店】

主营类目：: 流体控制

所在地：: 浙江温州市永嘉县

企业类型：: 生产厂商

企业规模：: 200-500人

注册资金：: 5800万

咨询卖家:

在线咨询点击这里给我发消息

QQ咨询

进入店铺收藏店铺

产品分类

销量排行更多>>

DT673气动对夹式弹性硬密封蝶阀

¥ 1419.00

CS41H自动自由浮球式疏水阀浙江上欧阀门有限公司【旗舰店】

¥ 1644.00

ZJRP气动偏心旋转调节阀

¥ 1322.00

GQ47H轨道式球阀PN16～PN40

¥ 1647.00

G841W(无衬里)/G941J(衬胶)电动隔膜阀

¥ 1856.00

易卖工控网（www.ymgk.com）提供”上欧Z961H-40C焊接电动闸阀”，产品详情：品牌/厂家：上欧、型号：、成色：全新、货期：现货 1天内发货、保修：450天，更多产品详情就上易卖工控网。

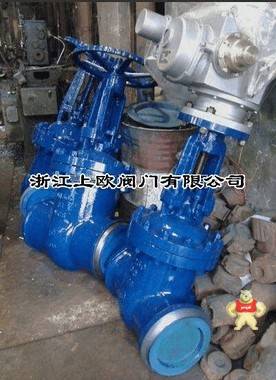

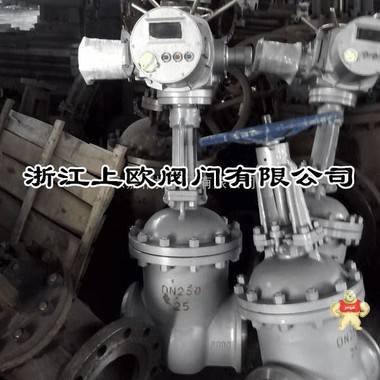

Z961H-40C焊接电动闸阀
Z961H-40C焊接电动闸阀焊接式电动阀,直通式电动阀,电动电动阀,不锈钢电动阀,焊接电动闸阀

Z961H-10C、Z961H-16C、Z961H-25C、Z961H-40C、Z961H-64C、Z961H-100、Z961H-160C
Z961Y-10C、Z961Y-16C、Z961Y-25C、Z961Y-40C、Z961Y-64C、Z961Y-100、Z961Y-160C
Z961Y-10I、Z961Y-16I、Z961Y-25I、Z961Y-40I、Z961Y-64I、Z961Y-100I、Z961Y-160I
Z961Y-200、Z961Y-250、Z961Y-320

一、Z961Y系列电动焊接闸阀概述：

Z961Y系列电动焊接闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

产品引用标准：

1、制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；

2、结构长度按E101的规定或按用户提供尺寸

3、焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

二、Z961Y、Z962Y电动闸阀产品结构特点：

1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动

三、性能规范：

产品型号公称压力		试验压力(MPa)		工作压力(MPa)	工作温度(℃)	适用介质
产品型号公称压力		强度试验	密封试验/上密封实验	工作压力(MPa)	工作温度(℃)	适用介质
Z961Y-250	25	37.5	27.5	-	≤425	水、蒸汽、蒸汽
Z962H-320	32	48	36	-	≤425
Z960Y-P54100	-	30	22	540℃为10MPa	≤540
Z962Y-P54170	-	48	36	540℃为17 MPa	≤540

四、Z962H、Z962Y 电动焊接闸阀主要零件材料：

零件名称	材料牌号
阀体Body	WCB	WC6	WC9
阀板Disc	WCB	WC6	WC9
阀盖Bonnet	25	12Cr1Mo1VA
阀杆Stem	1Cr17Ni2	20Cr1Mo1VA
阀座Seat	25	12Cr1Mo1VA
密封环	S软钢(增强柔性石墨)	S软钢S soft steel	F软钢F Soft steel
填料	增强柔性石墨
支架	WCB	WCB或WC6
阀杆螺母	45(ZCuZn25A16Fe3Mn3)
四开环	1Cr13	20Cr1MoVA

五、Z960Y、Z962Y主要外形尺寸：

公称通径DN	主要外形尺寸和连接尺寸(mm)					电动装置	重量(kg)
公称通径DN	d	L	H	L1	L2	电动装置	重量(kg)
Z960H、Z962H、Z960Y、Z962Y-250
100	84	406	1164	437	277	DZW45	234
125	100	483	1402	437	277	DZW60	343
175	158	711	1650	554	309	DZW180	638
225	200	864	1650	554	309	DZW180	654
300	280	1067	2106	764	398	DZW350	1973
Z961H、Z962H、Z961Y、Z962Y-320
100	96	533	1236	437	277	DZW60	291
125	118	610	1302	437	277	DZW60	315
150	148	762	1403	526	283	DZW90	672
175	148	762	1650	554	309	DZW180	684
225	222	1041	1650	554	309	DZW180	696
Z960H、Z961H、Z960Y、Z961Y-P54 100V
175	148	762	1650	554	309	DZW180	683
225	222	1041	1650	554	309	DZW180	704
250	222	1041	1795	554	309	DZW180	1214
300	294	1245	2080	554	309	DZW250	2125
Z961H、Z962H、Z961Y、Z962Y-P54 170V
125	98	630	1230	437	277	DZW60	312
225	186	1060	1680	554	309	DZW180	1401
300	278	1397	2265	764		DZW500	2834
325	310	1448	2265	690	398	DZW500	2632
350	338	1550	2536	715		DZWC-4	5591

Z961H-40C焊接电动闸阀焊接式电动阀,直通式电动阀,电动电动阀,不锈钢电动阀,焊接电动闸阀

上欧阀门订货须知：
一、①Z961H-40C焊接电动闸阀产品名称与型号②Z961H-40C焊接电动闸阀阀口径③Z961H-40C焊接电动闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z961H-40C焊接电动闸阀型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的浙江上欧阀门专家为您审核把关。
