S1-M-ZT-315KVA有载调容变压器价格,新型有载调容变压器厂家直销 平顶山市智信电气有限公司

泰鑫变压器五年质保,厂家直销:13721862646!

产品价格:
¥ 49000.00
立即咨询:
点击这里给我发消息 在线咨询 点击这里给我发消息 QQ咨询
牌:
泰鑫
号:
S11-M-ZT-315KVA
色:
全新 | 保修365天

此商品已下架(提示)

诚信认证:
在线客服
产品分类

易卖工控网(www.ymgk.com)提供”S1-M-ZT-315KVA有载调容变压器价格,新型有载调容变压器厂家直销 平顶山市智信电气有限公司”,产品详情:品牌/厂家:泰鑫、型号:S11-M-ZT-315KVA、成色:全新、货期:期货 16天内发货、保修:365天,更多产品详情就上易卖工控网。

S1-M-ZT-315KVA有载调容变压器价格,新型有载调容变压器厂家直销 有载调容变压器,变压器厂家,变压器型号,变压器价格,特种变压器S1-M-ZT-315KVA有载调容变压器价格,新型有载调容变压器厂家直销 有载调容变压器,变压器厂家,变压器型号,变压器价格,特种变压器S1-M-ZT-315KVA有载调容变压器价格,新型有载调容变压器厂家直销 有载调容变压器,变压器厂家,变压器型号,变压器价格,特种变压器S1-M-ZT-315KVA有载调容变压器价格,新型有载调容变压器厂家直销 有载调容变压器,变压器厂家,变压器型号,变压器价格,特种变压器S1-M-ZT-315KVA有载调容变压器价格,新型有载调容变压器厂家直销 有载调容变压器,变压器厂家,变压器型号,变压器价格,特种变压器

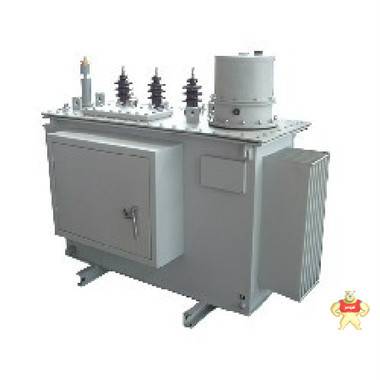

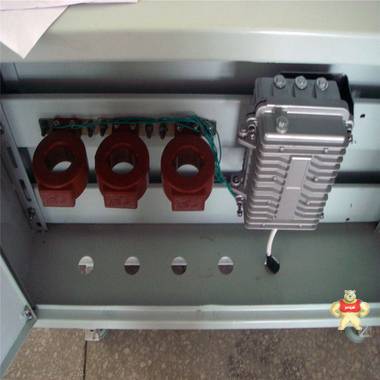

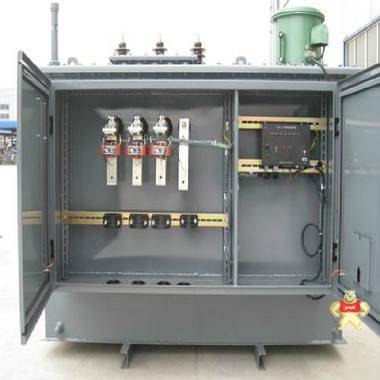

    泰鑫有载调容变压器通过监测变压器低压侧的电压、电流,来判断当前负荷电流大小,如果满足前期整定的调容条件控制器则发出调容指令给有载调容开关,有载调容开关根据调容指令进行容量切换,实现变压器内部高、低压线圈的星、角变换和串、并联转换,在带励磁状态下,完成变压器的自动容量转换。在无励磁状态下,完成变压器的电压调节。
S1-M-ZT-315KVA有载调容变压器价格,新型有载调容变压器厂家直销 有载调容变压器,变压器厂家,变压器型号,变压器价格,特种变压器
泰鑫有载调容变压器高效节能特点:
有载调容变压器由大容量调为小容量时,高压绕组由三角形接法变为星形接法,相电压变为原来的根三分之一,阻值不变,则电流变为原来的根三分之一,容量P=U×I,故容量变为原来的三分之一。低压侧通过串联电阻增加匝数,匝数增加与电压降低的倍数相当,从而保证输出电压不变,在保证电压不变的情况下,通过增加阻值,改变电流,从而形成容量的改变。
有载调容变压器由大容量调为小容量时,由于低压侧匝数增加,铁心磁通密度降低,使硅钢片单位损耗变小,空载损耗和空载电流降低,达到降损节能的目的。

S1-M-ZT-315KVA有载调容变压器价格,新型有载调容变压器厂家直销 有载调容变压器,变压器厂家,变压器型号,变压器价格,特种变压器S1-M-ZT-315KVA有载调容变压器价格,新型有载调容变压器厂家直销 有载调容变压器,变压器厂家,变压器型号,变压器价格,特种变压器

S1-M-ZT-315KVA有载调容变压器价格,新型有载调容变压器厂家直销 有载调容变压器,变压器厂家,变压器型号,变压器价格,特种变压器

S11有载调容变压器

S11有载调容变压器根据我国农村电网具有负荷分散、季节性强、平均负荷率低的特点设计的变压器,在农网建设与改造中选用的变压器应符合农网的负荷特点,进一步降低变压器的空载损耗和空载电流,满足当前和今后数年内,新装和更换的配电变压器具有技术先进性和运行可靠性,完全可以满足农网的需求。

设计思想

有载调容变压器是一种具有大小两个容量,并可根据负荷大小进行调整的配电变压器。其基本设计思想是:变压器三相高压绕组在大容量时接成三角形(D),小容量为星形(Y)。每相低压绕组由三部分组成:一是少数线匝部分(Ⅰ段),另外的多数线匝的线段由两组导线并绕而成两部分(Ⅱ,Ⅲ段)。大容量时Ⅱ、Ⅲ段并联再与Ⅰ段串联,小容量时Ⅰ、Ⅱ、Ⅲ段全部串联。由大容量调为小容量时,低压绕组匝数增加,同时高压绕组变为Y接法而相电压降低,且匝数增加与电压降低的倍数相当,可以保证输出电压不变。

高压绕组联结方式的改变,低压绕组并、串联的转换以及各分接部分的调整均由特制的无励磁调容开关完成。同时,大容量调为小容量时,由于低压匝数的增加,铁心磁通密度大幅度降低,而使硅钢片单位损耗变小,空载损耗和空载电流也就降低了,达到降损节能的目的。

S11-M-ZT有载调容变压器结构特点

(1)铁心:为满足用户的不同要求,铁心结构有两种:一是卷铁心结构,它是将硅钢片带料,加工卷制成封闭形铁心;二是叠积式的铁心结构,采用推荐取向冷轧硅钢片,阶梯形三级全斜带尖角接缝,不冲孔,改善了磁路结构。两种结构均可保证与同规格S9产品相比,空载损耗降低30%,空载电流下降70%

(2)绕组:绕组均采用圆筒式结构,冲击电压分布好,油道散热效率高。采用卷铁心结构时高低压绕组直接绕制在铁心柱上,在线圈绕制方法上,要采取一些特殊技术措施。

(3)器身:适当调整器身有关主绝缘距离,沿线圈圆周的轴向支撑,均用层压纸板或层压木做成的绝缘块,保证受热基本不收缩,实现有效压紧。

(4)调容开关:调容开关为卧式笼形结构,外部手柄、限位在装配时经仔细调整定位,其传动机构为一对精加工的齿轮,确保动作可靠。在操作机构顶部有防水罩,保证操作机构安全,延长了使用寿命。

(5)油箱:油浸式变压器的油箱既是变压器器身的外壳和浸油的容器,又是变压器总装的骨架,因此,变压器油箱起到机械支撑、冷却散热和绝缘保护的作用。调容变压器的油箱可以选用传统的管状散热器油箱或片式散热器油箱,也可用波纹油箱。

S11-M-ZT有载调容变压器与普通变压器性能对比

S11调容变压器产品已通过国家变压器质量监督检验中心的测试。

S11-M·R·T-16063/10全密封卷铁心调容配电变压器为例,表1列出了其测试结果与S11(9)-160/10S11(9)-63/10普通配电变压器的主要技术指标对比的一组数据。

1S11-M·R·T型与S11S9普通变压器技术指标对比表

额定容量(kVA)

技术指标名称

S11-M·R·T(测量值)

普通S11(标准值)

普通S9(标准值)

160(联结组标号Dyn11)

空载损耗P0

260

290

400

(W)空载电流I0(%)

0.34

0.42

1.4

负载损耗PK(W)

2160

2200

2200

短路阻抗UK(%)

3.82

4.0

4.0

63(联结组标号Yyn0)

空载损耗P0(W)

130

150

200

空载电流I0(%)

0.17

0.57

1.9

负载损耗PK(W)

1060

1040

1040

短路阻抗UK(%)

4.07

4.0

4.0

通过对比,可以看出调容配电变压器的性能特点:

(1)调容变压器的小容量,各项性能指标优于普通同容量产品性能,空载损耗低,空载电流小,可适应农网负载率低状况,节能效果好。

(2)在大、小容量时的短路阻抗基本上是接近于标准值的,从这个角度出发,在选择大、小容量组合时,小容量应选为大容量的1/3左右,这也正适应了小容量用在负荷小的状态下。

(3)根据负荷情况,负荷低于40%时,就可以调到小容量,有效解决"大马拉小车"的问题。要比安装"母子变压器"造价低得多。

S11-M-ZT有载调容变压器 运行效果

对变压器运行一年的电费进行了计算:根据表1数据分别对S11-M·R·T-16063/10全密封卷铁心调容配电变压器与S11-160/10不能调容量的普通配电变压器的年运行成本进行了计算(其中调容变压器每年按3个月使用大容量,9个月用小容量),计算表明年运行成本降低了35.3%,详见表2

年运行成本()

下降百分数(%)

S11-M.R.T型调容变压器

S11普通变压器

下降数

2403

3716

1313

35.3

目前,调容变压器已在北京、上海、山东、山西、江苏、浙江等17个省市区的农网中运行,取得了较好效果。

6 发展前景

调容变压器节能效果显著,技术经济性较好,对于农村电网的用电情况有较好地适用性。该项技术多次获得省级以上奖励,产品多次列入国家有关部门推广计划,2001年《国家电力公司农网"十五"科技发展规划》中将调容变压器列为重点推广项目之一,同时将35kV调容变压器列为重点研究内容之一。可以预见,随着调容变压器技术的不断发展和人们对其认识的不断深入,调容变压器将有美好的发展前景。
