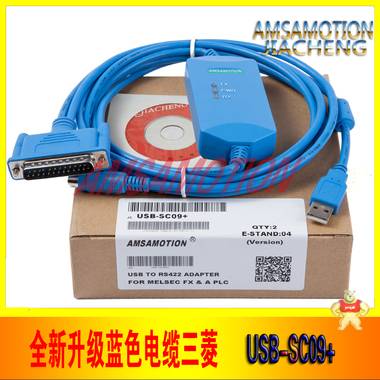

易卖工控网（www.ymgk.com）提供”三菱USB-SC09+PLC数据线通用FX和A系列PLC带隔离蓝色兼容”，产品详情：品牌/厂家：AMSAMOTION、型号：USB-SC09、成色：全新、货期：期货 1天内发货、保修：365天，更多产品详情就上易卖工控网。

USB-SC09+隔离型编程电缆使用说明

概述：

USB-SC09+是通过USB接口提供串行连接及光藕隔离RS422信号转换的编程电缆，在电脑中运行的驱动程序控制下，将电脑的USB接口仿真成传统串口（俗称COM口），从而使用现有的各种编程软件、通信软件和监控软件等应用软件。本电缆的工作电源取自USB端口并经DC/DC隔离供电，不再由PLC端口供电，转换盒上（TX-发送；PWR-电源；RX-接受）发光二极管指示数据的收发状态。

USB-SC09+隔离型编程电缆适用于三菱FX全系列PLC和A系列PLC，并可替代FX-232AW通信模块，支持***通信距离2公里。

USB+圆头8针+串口25针

特性及技术指标：

● 支持USB-SC09+隔离型操作系统：WIN2000/WINXP/WIN7/WIN8

● 支持USB-SC09+隔离型编程软件版本：GX Works2或 GX Developer V7.0及以上

● 完全兼容USB V1.1或2.0

● USB总线供电，消耗电流约70mA

● 波特率：300bps～1Mbps标准波特率自动适应

● 支持UART数据格式：数据位：7、8，停止位：1、2，校验位：odd/even/no parity

● 支持长距离通信，***通信距离2公里（9600bps时）

● 电缆长度：3米

使用方法：

USB-SC09+隔离型编程电缆需要安装USB设备驱动程序才能使用，这些驱动程序均包含在随产品发售的光盘上，安装方法请看驱动程序光盘上的视屏教程，此处不再赘述。

驱动程序安装完成后，在Windows的设备管理器中将出现USB-SC09+隔离型编程电缆对应的COM口，只需在编程软件或其它应用软件中选择该COM口即可，其它通信参数使用默认设置，接下来的使用同传统的RS232口编程电缆完全相同。

注：不能同时使用RS422端的DB25M插头和MD8M插头。
