易卖工控网（www.ymgk.com）提供”J91W卡套针型阀浙江上欧阀门有限公司【旗舰店】”，产品详情：品牌/厂家：上欧、型号：、成色：全新、货期：现货 1天内发货、保修：450天，更多产品详情就上易卖工控网。

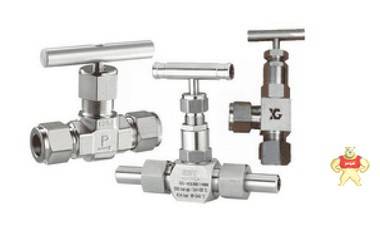

卡套针型阀,J91W卡套针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。

公称压力：0.6Mpa﹑32Mpa适用温度：≤200℃≤425℃
适用介质：油﹑水﹑气等非腐蚀性或有腐蚀性介质。

制造标准：GB/T12224-2005 JB/T7747-1995

卡套针型阀,J91W卡套针型阀工作原理：　　

在卡套螺母拧紧一又四分之一转的过程中，接头内部依次完成下面设计好的动作。　　

1．通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。　　

2．接头本体的***向内挤压前卡套。　　

3．前卡套消除它的内径与管子外径间的公差。　　

4．随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。　　

5．随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从而在管子上形成第二道牢固的支撑。　　

6．在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm），接头完成了密封，抱紧管子的作用。

卡套针型阀,J91W卡套针型阀性能规范及工况

卡套针阀型号	公称压力(MPa)	试验压力 (MPs)			工作压力(MPa)	工作温度(℃)	适用介质
卡套针阀型号	公称压力(MPa)	壳体	密封（液）	密封（气）	工作压力(MPa)	工作温度(℃)	适用介质
J91W-16	1.6	2.4	1.76	0.6	1.6	p≤220℃	油﹑水﹑气等多种非腐蚀性或腐蚀性介质
J91W-40	4.0	6.0	4.4	0.6	4.0	p≤220℃
J91W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J91W-320	32.0	48.0	35.2	0.6	32.0	C≤425℃

卡套针型阀,J91W卡套针型阀零部件材料

序号	零件	材料	标准
1	手柄	1Cr18Ni9Ti
2	顶丝	SCM435	DIN916-1980
3	压盖	4Cr13	GB12233
*4	阀杆	316	GB12233
5	垫片	316	GB12233
*6	密封圈	RPTFE	HG2-535
*7	导向座	316	GB12233
*8	衬垫、衬环	316	GB12233
*9	密封帽	RPTFE	HG2-535
10	背母	316	GB12233
*11	阀体	316	GB12233
*12	前卡套	316L	GB12233
13	后卡套	316	GB12233
14	螺帽	316	GB12233

卡套针阀结构示意图

卡套针型阀,J91W卡套针型阀连接尺寸

订购编号	连接管T		d	l	L	h	H	S	W	安装孔径	***闭合厚度
订购编号	尺寸	OD	d	l	L	h	H	S	W	安装孔径	***闭合厚度
Kpa-1	1/8	3.17	1.5	23	60	13	50	4	32	14mm	4
Kpa-2	3mm	3mm	1.5	23	60	13	50	4	32	14mm	4
Kpa-3	4mm	4mm	1.5	23	60	13	50	4	32	14mm	4
Kpa-4	1/4	6.35mm	4.3	24.5	63	13	50	4	32	14mm	4
Kpa-5	6mm	6mm	1.3	24.5	63	13	50	4	32	14mm	4
Kpa-6	8mm	5mm	4.3	25	65	13	50	4	32	14mm	6.5
Kpa-7	3/8	9.52mm	6.3	26	67	13	50	4	32	14mm	6.5
Kpa-8	10mm	10mm	6.3	26	67	13	50	4	32	14mm	6.5
Kpa-9	1/2	12.7mm	6.3	26.5	73.5	16.5	58	4	45	19.2mm	6.5
Kpa-10	12mm	12mm	6.3	26.5	73.5	16.5	58	4	45	19.2mm	6.5

卡套针型阀,J91W卡套针型阀安装步骤：　　

***步：将管子插入接头，确保管子端部达到接头底部，并用手指拧紧卡套螺母。

第二步：在卡套螺母的6点位置做一标记。

第三步：用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度，至9点钟位置。

上欧阀门订货须知：
一、①卡套针型阀产品名称与型号②卡套针型阀阀口径③卡套针型阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定卡套针型阀型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的浙江上欧阀门专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供推荐的服务。
