GW4-40.5W/1250A户外高压隔离开关 配CJ6电动操作机构

易卖工控网（www.ymgk.com）提供”GW4-40.5W/1250A户外高压隔离开关 配CJ6电动操作机构”，产品详情：品牌/厂家：正祺电力、型号：GW4-40.5W/1250A、成色：全新、货期：期货 1天内发货、保修：365天，更多产品详情就上易卖工控网。

①（10KV或12KV）GW4户外高压隔离开关型号表示：
GW4-10KV
GW4-12/630A     GW4-12D/630A     GW4-12DW/630A
②15KV ，GW4户外高压隔离开关型号表示：

GW4-15KV
③20kv或24kv,GW4户外高压隔离开关型号表示：

GW4-20/630A     GW4-20D/630A     GW4-20/1250A
GW4-15KV/24KV
④35kv或40.5kv,GW4户外高压隔离开关型号表示：

GW4-35G/35GD/35GDW
GW4-40.5/630A     GW4-40.5GD/630A     GW4-40.5GDW/630A
⑤72.5kv、110 kv,GW4户外高压隔离开关型号表示：

GW4-72.5/630A     GW4-72.5D/630A     GW4-126/630A
GW4-126D/630A     GW4-126DW/630A     GW4-126/1250A

GW4-12、15系列户外交流高压隔离开关是三相交流50Hz的户外高压电器，用于额定电压10、15kv的电力系统中，供高压线路无负载换接以及对被检的高压母线、断路器等电气设备与带电高压线路之电气隔离用。
一、适用范围
　　GW4系列户外隔离开关适用于装置在户外高压配电设备线路上，供线路在有电压，无负载时做分合操动之用。
　　隔离开关适用于：
　　海拔不超过1000米。
　　周围介质温度不高于+40oC及不低于-30oC。
　　隔离开关不适用于：
　　1.有导电或起化学作用气体，蒸气作用的场所；
　　2.有大量尘埃聚集的场所；
　　3.有火灾及爆炸危险的场所；
三、结构特征

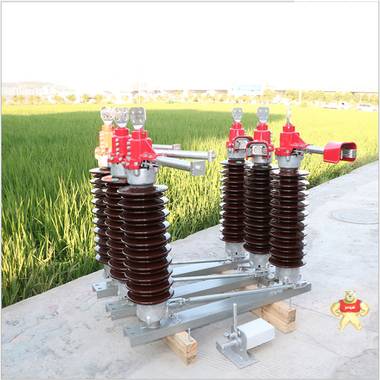

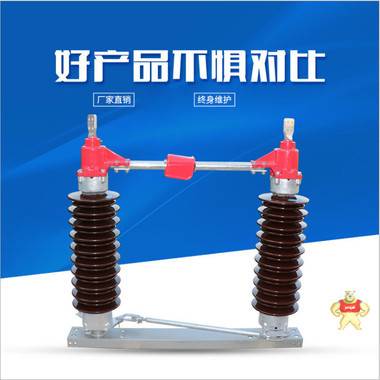

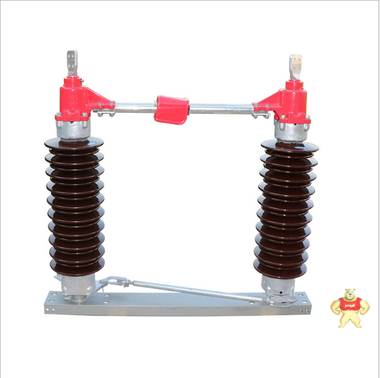

　　GW4系列隔离开关是一种双柱式隔离开关，它是单极形,当三极使用时,极间用带轴机械连接 起来,三极同步使用。
　　GW4系列隔离开关由底座，绝缘支柱及导电部分组成。
　　GW4系列隔离开关每极有两个瓷柱，分别装有底座两端轴承上，以交叉连杆连接(GW4-10系列隔离开关只有一个瓷柱装在底座一端轴承上，另一个瓷柱固定装在底座的另一端)，可以水平旋转。

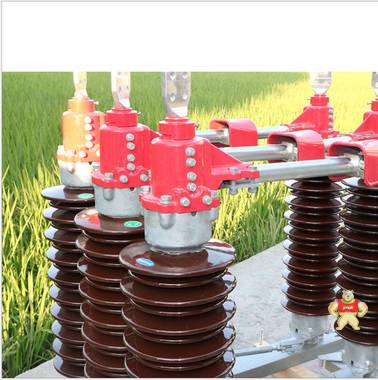

　　GW4系列隔离开关导电闸刀分成两半，分别固定在两个瓷柱顶上，作水平分合闸，触头接触地方是在两个瓷柱的中间，用操动机构操动一个瓷柱及导电体转动91度，另一个瓷柱及导电体也由连杆传动转动91度，(GW4-10系列隔离开关当操动机构操动时,只有装在底座轴承上一端的瓷柱及导电体转动91度,另一端固定),于是闸刀便向同一侧方向断开或闭合。
　　GW4-10系列隔离开关配用CS11-1型手力操动机构操动。
　　GW4-15系列隔离开关配用CS11-1型手力操动机构操动。
　　GW4-35系列隔离开关配用CS11或CS5型手力操动机构操动。
　　GW4-110（60）系列隔离开关配用CS11或CS15型手力操动机构操动。
　　GW4-35D系列隔离开关配用CS8-6D或CS15-D型手力操动机构操动。
　　GW4-110D（60D）系列隔离开关配用CS8-6D或CS15-D型手力操动机构扩CQ1-110.145型气动操动机构操动。
