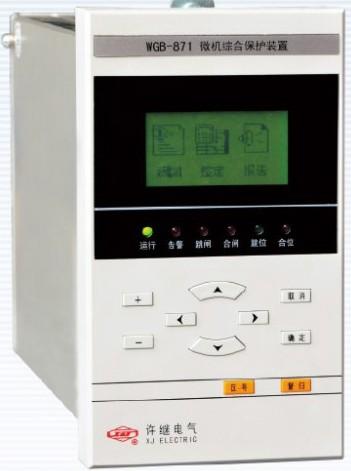

许继WGB-871微机综合保护装置

易卖工控网（www.ymgk.com）提供”许继WGB-871微机综合保护装置”，产品详情：品牌/厂家：许继、型号：WGB-871、成色：全新、货期：期货 15天内发货、保修：365天，更多产品详情就上易卖工控网。

WGB-871

微机综合保护装置适用于10kV及以下变电站配电所，可根据使用场合灵活将装置配置为线路保护测控装置、电容器保护测控装置、厂用变保护测控装置、电动机保护测控装置。

线路保护测控装置适用于3~10kV的馈出线保护；

厂用变保护测控装置适用于3～10kV电压等级的厂用变、所用变或接地变的保护；

电容器保护测控装置适用于10kV及以下变电站或配电所装设的并联电容器的保护；

电动机保护测控装置适用于3～10kV电压等级2000kW以下中小型异步电动机的保护。



2.1基本电气参数

2.1.1额定交流数据

交流电压：相电压100/3 V；

交流电流：5 A；
零序电流：1 A；
额定频率：50 Hz。

2.1.2额定电源数据

额定电源电压: 直流或交流220V或110V (交直流通用，订货时注明规格)；

额定电源电压允许变化范围：80%～115%。

2.1.3功率消耗

交流电流回路：每相不大于1 VA；零序电流回路不大于0.3 VA；

测量交流电流回路：每相不大于0.75 VA；

交流电压回路：每相不大于0.5 VA；

直流回路：正常运行时，不大于12 W；保护动作时，不大于15 W。

2.1.4过载能力

交流电流电路：2倍额定电流，长期连续工作；50倍额定电流，允许1 s；
交流电压电路：1.2倍额定电压，长期连续工作；1.4倍额定电压，允许10 s。
