易卖工控网（www.ymgk.com）提供”HTM气动三通合流调节阀”，产品详情：品牌/厂家：上欧、型号：HTM、成色：全新、货期：现货 1天内发货、保修：450天，更多产品详情就上易卖工控网。
| 公称通径 | 合流阀 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 阀体型式 | 三通铸造球型阀 | |||||||||
| 公称通径 | 合流阀：25、40、50、65、80、100、125、150mm | |||||||||
| 公称压力 | ANSI 150、300；JIS10、20K；PN1.6、4.0 | |||||||||
| 连接型式 | 法兰连接 | FF、RJ | ||||||||
| 法兰标准 | JISB2201-1984、ANSIB16.5-1981、JB79-59等 | |||||||||
| 焊接标准 | 嵌接焊SW(40~50mm) 对接焊BW(65~200mm) | |||||||||
| 材料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti、ZG316L）等 | |||||||||
| 上阀盖 | 常温型 | 0～+200℃ | ||||||||
| 伸长I型 | 200～+425℃ | |||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 | |||||||||
| 阀芯形式 | V型缺口阀芯 | |||||||||

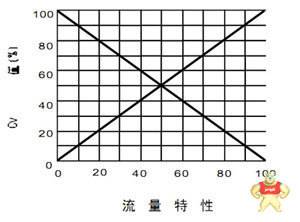

| 流量特性 | 线性特性(L) | |||||||||
| 阀芯材料 | 不锈钢、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、 不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 | |||||||||
| 执行器型式 | HA多弹簧薄膜执行机构 |
|---|---|
| 膜片材料 | 丁腈橡胶夹尼龙布 |
| 弹簧范围 | 20~100、80~240KPa |
| 供气压力 | 140~400KPa |
| 气源接口 | RC1/4" |
| 环境温度 | -30~+70℃ |
| 作用形式 | 气-关式或气-开式 |
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 泄漏量 | 金属阀座 | 小于阀额定容量的0. 1%，符合ANSIB16.104-1976Ⅳ级 |
|---|---|---|
| 回差 | 带定位器 | 小于全行程的1% |
| 不带定位器 | 小于全行程的3% | |
| 基本误差 | 带定位器 | 小于全行程的±1% |
| 不带定位器 | 小于全行程的±5% | |
| — | 注：采用标准的V型聚四氟乙烯填料 | |
| 可调范围 | 25：1 | |
| 公称通径 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| 阀座直径 | 20 | 20 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 额定Cv值 | 6.3 | 10 | 23 | 40 | 63 | 90 | 100 | 250 | 360 |
| 额定行程 | 14.3 | 25 | 38 | 50 | |||||
