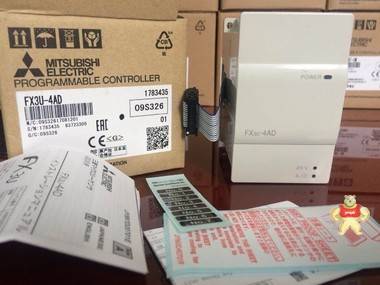

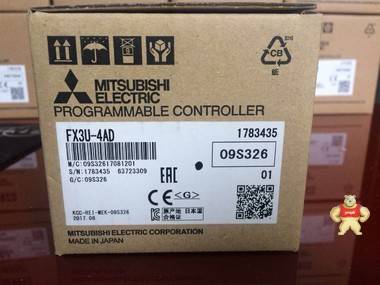

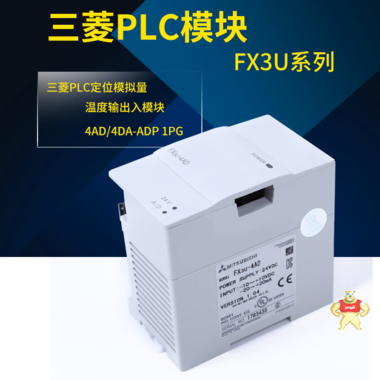

易卖工控网(www.ymgk.com)提供”全新三菱模块FX3U-4AD型模拟量输入模块包邮!原装现货”,产品详情:品牌/厂家:三菱、型号:FX3U-4AD、成色:全新、货期:期货 1天内发货,更多产品详情就上易卖工控网。
FX3U-4AD型模拟量输入模块特点
1)FX3U-4AD分辨率为15位二进制+符号1位(电压)、14位二进制+符号 1位S电流)的高精度模拟量输入模块。
2)FX3U-4AD可进行4通道的电压输入(DC-10~10V)、或者电流输入 (DC-20 ~ 20mA. DC4~20mA)o
3)FX3U-4AD可P对各通道分别指定电压或者电流输入。
4) BFM的数据传输速度比P前最多快4 ~ 5*倍。
5)实现了500 us/通道的高速A/D转换。
6)FX3U-4AD具有数字滤波功能P及峰值保持功能等多种功能
FX3U-4AD产品规格
项目 | 电压输入 | 电流输入 |
模拟量输入范围 | DC-10V~10V(输入电阻200k?) | DC-20mA~ 20mA. DC4mA~20mA(输入电阻250k?) |
有效的数字量输出 | 15位二进制+符号1位 | 14位二进制+符号 1位 |
分辨率 | 3.2mV(20Vx 1/64000) | 1.25μA(40mAx 1/32000) |
综合精度 | (环境温度25°±5°时)针对满量程20V为±0.3%(±60mV) (环境温度0°±55°时)针对满量程20V为±0.5%(±100mV) | (环境温度25°±5°时)-20mA~ 20mA输入时,针对满量程40mA为±0.5%(±200μA) 4mA~20mA输入时相同 (环境温度0°±55°时)-20mA~ 20mA输入时,针对满量程40mA为±1%(±400μA) 4mA~20mA输入时相同 |
转换速度 | 500μS×通道数(使用数字滤波时为ms×使用的通道数) | |
隔离方式 | 模拟量输入部分和PLC间采用光耦隔离 模拟量输入部分和电源间采用DC/DC转换器隔离(各通道间不隔离) | |
电源 | DC5V110mA(PLC内部供电) DC24V±10% 90mA(外部供电) | |
输入输出占用点数 | 占用8点可编程控制器的输入或者输出(计算在输入或者输出侧都可) | |
适用的PLC | FX3U(Ver2.20开始对应)、FX3UC(Ver1.30开始对应)PLC | |
重量 | 0.2kg |
