易卖工控网（www.ymgk.com）提供”EPOCH LTC超声探伤仪 如庆科技”，产品详情：品牌/厂家：奥林巴斯、型号：EPOCHLTC、成色：全新、货期：期货 5天内发货、保修：365天，更多产品详情就上易卖工控网。

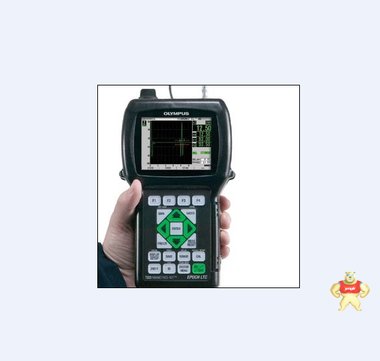

奥林巴斯EPOCH LTC数字超声探伤仪
奥林巴斯EPOCH LTC数字超声探伤仪结实耐用的手持式 探伤仪
奥林巴斯EPOCH LTC数字超声探伤仪体现了当今最先进的技术。奥林巴斯EPOCH LTC数字超声探伤仪体积小而重量轻，仅重0.96 公斤(2.12 磅)。EPOCH LTC 的设计基于技术领先的EPOCH XT，其功能齐备，符合EN12668-1标准，不仅具有大量的标准性能，而且还配有多个专门的选项以满足用户的检测需要。
奥林巴斯EPOCH LTC数字超声探伤仪配有具有全VGA分辨率(640 x 480)的明亮彩色穿透反射式显示屏，能够以高分辨率显示A扫描，并且在包括阳光直射的任何光线条件下，都能清晰显示图像。 EPOCH LTC的设计符合IP67的要求，能确保仪器在无损探伤现场常见的恶劣环境下操作正常。
奥林巴斯 EPOCH LTC数字超声探伤仪特点
密封外壳，符合IP67要求，可在恶劣环境下使用
符合EN12668-1标准
重量轻，仅为0.96 公斤(2.12 磅)
全VGA多色彩穿透反射式显示功能
USB(OTG)端口，用于与计算机通讯以及直接打印
袖珍SD存储卡以及具有标准字母数字式数据电子自动记录器的机载存储器
标准动态DAC/TVG曲线功能
具有数字滤波器的数字高动态范围接收器
带有调节选项的高性能方波脉冲发生器
奥林巴斯EPOCH LTC数字超声探伤仪的强大功能
奥林巴斯探伤仪为满足用户检测需要，EPOCH LTC 含有许多标准性能。其中包括方波脉冲发生器、动态DAC/TVG 曲线、可选数字式滤波器、0 dB到110 dB的增益范围、峰值记忆、0.025毫米(0.001英寸)测量分辨率，以及一个带有可编程报警的闸门。此外，仪器还提供许多特定应用的可选软件功能：机载DGS/AVG、手动脉冲重复频率(PRF) 控制、脉冲宽度调整、闸门2、曲面校正，以及为增强控制提高功效而配备的GageView Pro 软件界面程序。
具有PerfectSquare™技术的标准方波脉冲发生器
标准数字式接收器滤波：宽带和高通设置
为满足检测需要可完全自定义的四个测量显示。可为每个显示框自由选择闸门测量。
波幅测量分辨率为0.25%满屏高。
为厚度、声程、斜深进行自动校准。
从0%到110%满屏高的波幅测量
自动控制的PRF(10 Hz 到 500 Hz)。可以选择手动控制。
栅格显示模式：
- 标准的1到10格
- 声程
- 用于角度声束检测的跨度模式
- 可选的100%或110%垂直显示
奥林巴斯EPOCH LTC数字超声探伤仪抵御恶劣环境能力
EPOCH LTC 能在包括海上与沙漠的各种严酷的现场工作环境中正常操作。
其密封设计符合IP67要求。
可在美军标准MIL-STD-810F 程序1和国家防火协会规范NFPA 70E 500节 1级 2分段 D组中规定的爆炸气体环境中应用。
通过了IEC 60068-2-27，60 g，6 ms H.S.的防震测试，3轴，共18轴。
通过了IEC 60068-2-6的振动(正弦振动)测试，0.03英寸DA为50 Hz 到150 Hz，或者2 g，20 个扫查周期。
宽泛的工作温度范围：
- 锂离子电池：-10 °C 到 50 °C (14 °F 到 122 °F)
- 电池存储温度：0 °C 到 50 °C (32 °F 到 122 °F)
- 充电温度：0 °C 到 40 °C (32 °F 到 104 °F)
手腕带可按左手或右手操作习惯安装。
密封电池盒，无需工具即可更换电池。
USB(OTG)端口、袖珍SD卡插口以及VGA/RS-232接口都附有密封的输入输出保护装置。
奥林巴斯EPOCH LTC数字超声探伤仪简化的小型键盘设计
EPOCH LTC 具有简化的小型键盘，通过用左手或右手敲击键盘，可以直接使用仪器的主要功能，进行全面控制。
快速参数调整与迅速便捷的仪器设置文件检索(CAL)。
具备英语、国际符号、日语及中文版本。
四个自定义功能键，可为仪器设置参数选择预设数值。
奥林巴斯EPOCH LTC数字超声探伤仪高级软件功能与数据管理能力
动态DAC/TVG：对比DAC曲线或以时变增益法修复后的参考回波波幅，以百分比或dB值计算信号波幅。DAC版本包括ASME、ASME 3、JIS以及自定义。涵盖以下主要功能：动态可调DAC曲线、DAC和TVG视图切换、自定义DAC报警曲线。
奥林巴斯EPOCH LTC数字超声探伤仪软件选项
| DGS/AVG：缺陷定量技术，借助于与特定类型的探头和材料相关的DGS/AVG曲线图，对回波信号进行评估。DGS/AVG 曲线图表明回波高度、缺陷尺寸以及到探头的距离三个数值之间的关系(PN: EPLTC-DGS-AVG)。 |
| 手动PRF控制：操作人员可手动调整EPOCH LTC的脉冲重复频率(PRF)， |
| 延长的范围：EPOCH LTC的标准范围从4 毫米增加到1,000 毫米(0.144英寸到400英寸)(PN: EPLTC-RANGE)。 |
| 闸门2 (回波-回波)：在EPOCH LTC 中激活闸门2，可进行闸门2测量、回波-回波测量以及闸门2报警(PN: EPLTC-GATE2)。 |
| 可调节方波脉冲发生器：可调节方波脉冲发生器的脉冲宽度以使探头性能***化。该操作可***化信噪比，以检测不容易检测的材料(PN: EPLTC-SWP)。 |
| 曲面校正：当使用斜探头对柱面做周向检测时，校正声程信息(PN: EPLTC-CSC)。 |
| AWS D1.1 & D1.5：为各种AWS焊缝检测应用提供一个所谓动态反射体"指征等级"。因无需手工计算，从而有效地提高了检测效率(PN: EPLTC-AWS)。 |
奥林巴斯EPOCH LTC数字超声探伤仪GageView™ Pro 软件
可选的GageView Pro接口程序能帮助管理和格式化所存储的检测数据。数据可打印输出或被简便地拷贝粘贴到文档处理文件和电子表格中，以备进一步编辑报告之用。GageView Pro 接口程序还可生成用户定制的有ID字符标识的数据库，以便上传到EPOCH LTC。接口程序与EPOCH 4、4B、4PLUS、LT、XT完全兼容。
使用GageView Pro软件，操作人员可进行以下操作：
将保存在EPOCH中的厚度或波幅数据导出到Excel、Word或类似的应用程序中
生成、格式化以及管理检测数据库
通过PC机的远程显示器查看实时仪器显示
导入实时抓屏功能
在EPOCH和PC机之间导入、导出设置
生成用户定制 DGS 探头库
升级EPOCH操作软件
奥林巴斯EPOCH LTC数字超声探伤仪可选附件
外接智能型电池充电器：PN: EPXT-EC
颈挂式配带：PN: EP4/CH
带有Pipestand的橡胶保护壳：PN: EPLTC-RPC
清晰的显示器保护屏(10)：PN: EPLTC-DP
奥林巴斯EPOCH LTC数字超声探伤仪仪器 I/O 端口
EPOCH LTC具有多种 I/O 端口，以满足数据管理以及培训的需要。
| USB (OTG)：双重功能USB端口，用来与PC机通讯以及进行直接打印。 |
| 袖珍SD存储：可将检测数据、仪器设置和屏幕捕捉保存到移动磁盘。 |
| VGA输出：可将EPOCH LTC显示以全速刷新率(60 Hz)投射或显示在标准PC机显示屏上。 |
| RS-232 端口：用来在使用PC机时，远程控制 EPOCH LTC。 |
奥林巴斯EPOCH LTC数字超声探伤仪仪器 I/O 缆线
| USB 到主PC机：(PN: EPLTC-C-USB-A-6) |
| USB 到用户打印机：(PN: EPLTC-C-USB-B-6) |
| RS-232 6英尺长度：(PN: EPLTC-C-RS232-6) |
| VGA 6英尺长度：(PN: EPLTC-C-VGA-6) |
奥林巴斯EPOCH LTC数字超声探伤仪技术指标
| 基本规格 |
| 符合 EN12668-1 标准 |
| 重量：0.96 公斤 (2.12 磅)，带锂离子电池 |
| 尺寸：(高 x 宽 x 厚) 223.3 毫米 x 128.9 毫米 x 55.1 毫米 (8.79英寸 x 5.07英寸 x 2.17 英寸) |
| 键盘：英文、国际、日语或中文 |
| 语言：英文、西班牙语、法语、德语、意大利语、日语、中文、俄语、挪威语、瑞典语 |
| 传感器连接：LEMO 00 |
| 电池：充电锂离子电池。标准AA电池包 |
| 电池工作时间： |
| 电源要求：交流主电源：100 - 120 VAC、200 - 240 VAC、50 - 60 Hz |
| 环境评级 |
| 符合 IP67 环境侵入保护评级 |
| 可在美军标准 MIL-STD-810F 程序1和国家防火协会规范NFPA 70E 500节 1级 2分段 D组中规定的爆炸气体环境中应用。 |
| 通过了IEC 60068-2-27，60 g，6 ms H.S.的防震测试，3轴，共18轴。 |
| 通过了IEC 60068-2-6的振动(正弦振动)测试，0.03英寸DA为50 Hz 到150 Hz，或者2 g，20扫查周期。 |
| 显示 |
| 彩色穿透反射式液晶显示：60 Hz 刷新率，用户可选择不同色彩主题和亮度， |
| 显示器尺寸：640 像素 (宽) x 480 像素 (高); 75 毫米 (2.95英寸) 宽 x 56 毫米 (2.21英寸) 高 x 94 毫米 (3.7英寸) 对角线 |
| 波幅栅格模式：100% 或 110% 波幅显示 |
| 时基栅格模式：标准格式为 0 到 10 格，声程模式将声程范围分成5个相等的栅格。跨度模式以栅格线来表示声程跨距。 |
| 脉冲发生器 |
| 方波脉冲发生器：宽度固定的方波脉冲发生器可有效地用于一般缺陷探测应用。 |
| 脉冲宽度：主体仪器中宽度固定。使用EPLTC-SWP选项，从25 ns 到 5,000 ns (0.1 MHz)可调。 |
| 脉冲重复频率 (PRF)：由仪器软件自动控制，范围从 10 Hz 到 500 Hz。 |
| 测量速率：10 Hz 到 500 Hz。永远与PRF相等。 |
| 激发能量设置：100 伏到 400 伏，100伏增量 |
| 阻尼：50，100，200，400 欧姆 |
| 接收器 |
| 增益：0 dB 到 110 dB - 位于功能键之上的两个用户定义的增益增量的调整和预置。 |
| 仪器总带宽：0.2 MHz 到 26.5 MHz，在 -3 dB处 |
| 数字滤波器设置： |
| 检波：全波、正半波、负半波、射频 |
| 系统线性：水平：+/- 0.2% FSW垂直：0.25% FSH，放大器精度：+/- 1 dB |
| 抑制：0% 到 80% 满屏高，带可视警告 |
| 校准 |
| 速度和零偏移的自动距离校准 |
| 检测模式：脉冲回波、双晶或穿透 |
| 单位：毫米、英寸或微秒 |
| 范围：主体仪器：4 毫米到 5,000 毫米 (0.144 英寸到200英寸) |
| 延长范围选项 (PN: EPLTC-RANGE)：4 毫米到 10,000 毫米 (0.144 英寸到400英寸) |
| 速度：635到 15240 米/秒 (0.025到0.6000英寸/微秒) |
| 零偏移：0到750 微秒 |
| 显示延迟：-59毫米到***范围 (-2.323英寸到***范围) |
| 折射角度：10° 到 85°，分辨率为 0.1° |
| 测量 |
| 类型：厚度、声程、投影、深度、波幅、闸门1的传播时间 |
| 闸门2选项 (PN: EPLTC-GATE2)：可进行不依据闸门2测量和闸门2报警的回波-回波测量。 |
| 四个测量显示位置：用户可以从任何一个闸门选择多达四个测量值实时显示在屏幕上。 |
| 动态 DAC/TVG 标准：带有多达6条报警曲线的ASME、ASME III、JIS、CUSTOM DAC。可进行曲线增益的动态调整，动态范围 110 dB，斜率100 dB/µs，捕捉点数多达50个。 |
| 波幅测量：0% 到 110%满屏高 |
| X-值校正：从表面距离测量值中减去声束出射点到探头前沿的距离。 |
| 闸门 1：测量回波高度和传播时间。 |
| 闸门起点：在整个显示范围内可变。 |
| 闸门宽度：在闸门起点到显示终点的范围内可变。 |
| 闸门高度：在2%到95%满屏高的范围内可变。 |
| 报警：正、负阈值；最小深度 |
| 缩放：显示范围为闸门1的宽度。 |
仪器输入/输出
USB：用于与PC机通讯、打印以及使用USB驱动器进行数据存储的USB OTG端口
VGA 输出端口：用于与PC机显示器和/或投影仪连接
袖珍 SD：用于数据存储的插卡孔
数据存储
多达 50,000个：可标识的波形、测量以及机载内存中的设置参数。袖珍SD卡的采用实际上无限扩充了数据存储。
奥林巴斯EPOCH LTC数字超声探伤仪标准配置
EPOCH LTC 基本配置包括：
EP-MCA：交流电适配器
EPLTC-TC：储运箱
EPLTC-MAN：仪器操作手册
EPLTC-HS：手腕带
EPLTC-BAT-L：锂离子充电电池
