超声探伤仪

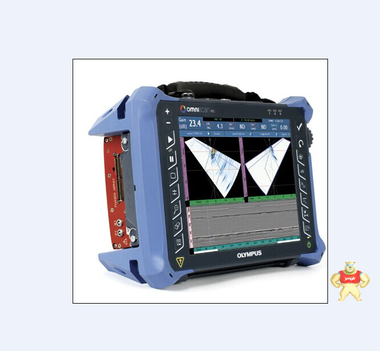

带有触摸屏界面的OmniScan MX2系列超声探伤仪可与新款机载或基于PC机的软件配合使用，具有更高的检测效率：可快速进行设置、检测及创建报告，从而保证了高水平的手动及高级AUT应用。

概览

十多年来，Olympus一直是研发模块化NDT检测平台的业内公认的领先企业，其生产的OmniScan MX是迄今为止最成功的便携式、模块化相控阵检测仪器，世界各地正在使用的OmniScan MX仪器已有成千上万台。

现在，Olympus推出了一款使用TOFD技术的新型相控阵模块，一款新型UT模块，以及新软件程序（NDT SetupBuilder和新版OmniPC），这些新型模块与新推出的软件程序拓展了业已极为成功的OmniScan MX2平台的性能，提高了无损探伤工作流程的效率。

了解有关OmniScan MX2解决方案的更多信息。

基础坚实

OmniScan MX2这款第二代仪器，不仅可以与10多种相控阵和超声模块相兼容，而且还提高了检测效率：其更快的设置速度、更短的检测周期、更快地创建报告的特性保证了高级AUT的高水平应用。为NDT专家研发的这款高端、可升级的检测平台可实现真正的未来新一代的NDT检测。

OmniScan MX2这款便携式、模块化的仪器不仅具有高采集速率，而且新添了多种强大的软件功能，因此可以更为有效地进行手动和自动检测。

更快更好！

使用OmniScan MX2仪器，您的工作会更给力！OmniScan MX2仪器直观性极强的分步向导，可简化和加速设置过程，因此用户可快速开始进行检测。这款MX2仪器配有更宽大明亮的10.4英寸（26.4 cm）屏幕，具有新式、独特、直观的触摸屏功能，其符合工业标准的相控阵用户界面的反应速度以及传输数据的速度比以往更快，因此，用户可以更迅速地开始进行下一个检测。

不仅是一台普通的仪器，更是检测解决方案的核心

OmniScan MX2是检测解决方案的重要部分，与其它关键性组件结合在一起，可形成一个完整的检测系统。Olympus可提供完整的检测产品系列，包括：相控阵探头、扫查器、分析软件、以及各种附件。这些产品可根据具体的应用要求被整合、包装，成为可快速装配在一起的，针对某一特殊应用的解决方案包，用户在购买产品上的投资可以得到迅速的回报。此外，Olympus在世界范围内提供高质量的校准及维修服务，其精通相控阵应用的专家队伍保证了客户在需要帮助时可以得到即时的技术支持。

压力容器的焊缝检测
用户可以使用一台OmniScan PA和一个如HSMT系列的手动扫查器，或一个如WeldROVER的电动扫查器，通过单次扫查，对压力容器的焊缝进行一次完整的检测。如果在单次检测过程中将TOFD和PA结合起来使用，与常规的光栅扫查或射线成像技术相比，将会大大减少检测时间。此外，用户还可以即时得到检测结果，这样就可以随时发现有关焊接设备的问题，并对问题马上进行解决。

复合材料检测
由于层压复合材料制成的工件具有各种不同的形状和厚度，因此对这些工件的检测可谓是一种挑战。
Olympus为碳纤维增强聚合物材料结构的检测提供了完整的解决方案。这些解决方案基于OmniScan探伤仪、GLIDER™扫查器，以及专为CFRP平面和曲面检测设计的探头和楔块。

小直径管件的焊缝检测
与COBRA手动扫查器一起使用时，OmniScan探伤仪可以检测外径范围在0.84英寸到4.5英寸的管件。这款手动扫查器的外形极为细窄，因此可以进入到狭窄的空间对管道进行检测。被测管件与其周围物体，如：配管、支架或框架之间的距离可以小到12毫米（0.5英寸）。

手动和半自动腐蚀成像
OmniScan PA系统与HydroFORM扫查器配套使用的目的，是为探测出由于腐蚀、磨蚀、侵蚀而造成的壁厚减薄情况，提供***检测方案。此外，这个系统还可探测出壁内损伤，如：氢致起泡或制造过程中产生的分层，而且可清楚区分这些异常现象与壁厚减薄的情况。
在这项应用中，相控阵超声技术具有检测速度快、数据点密度适当，以及检出水平高等特点。

模块化仪器

需求更新不断，平台持续创新

我们在设计OmniScan MX2仪器的过程中，考虑到了用户在相控阵技术上当前及未来投资的回报性，因此这款仪器可以装配10多种不同的Olympus模块。仪器的技术规格将会随着用户的需求，通过不断的软件更新，不断地发展完善，从而可保证用户的投资得到***的回报。

业内领先的PA2和UT2模块

双通道UT2

16:64 PA2
16:128 PA2
32:128 PA2
32:128PR PA2

作为相控阵技术行业的领军企业，Olympus刚刚推出了一个与MX2仪器相兼容的新模块系列。

PA2

以创新型PA2模块为代表的新相控阵模块系列在很多方面提高了性能，如：

迄今为止***的相控阵和TOFD信号质量

· 信噪比更好

· 脉冲发生器更强大

· 64度纯灰色调

提高了多组性能

· 同时使用PA和UT通道的能力

一般硬件指标的完善

· 可在更高的温度下工作（高达45°C）

· 带有快速闭锁系统的新型OmniScan探头连接器

· 设计符合IP66环境评级

· 电池工作时间更长

UT2

新型UT2常规超声模块具有与PA2模块的UT通道相同的技术性能，但是其UT通道是PA2模块UT通道的2倍。

新4.1版本

Olympus is proud to introduce the latest 4.1 OmniScan software. This new release includes many enhancements and new functionalities.

In the effort for continuous improvement, the software interface was simplified and the response time optimized in order to provide the best experience possible for customers.

To simplify operation and ease the learning process for new and current OmniScan users, every item of the interface is now accessible at all times, due to the introduction of a single operation mode. As a result, all 3 environments are now unified:

· SX, or MX2, using the touchscreen

· SX, or MX2, using a mouse

· OmniPC

To enhance the user experience, the new title bar provides instant access to the main display options. In addition, most common functions are now available at your fingertips through the interactive menus of the full-screen mode, offering tablet-like user-friendliness.

For applications requiring a multi-probe configuration, the multi-group layouts were improved so that the scanner configuration is reflected in the software interface. The position of the different scans is determined by their distance to the center of the weld, providing an easy-to-understand and appealing layout.

工作流程

OmniScan产品系列

设计

NDT SetupBuilder
NDT SetupBuilder设计软件是Olympus自动和半自动超声检测产品系列的一个不可缺少的组成部分。NDT监控人员可以使用NDT SetupBuilder软件模拟检测方案，以确定所需使用的适当的声束数量和声束角度。模拟配置可被导入到OmniScan，从而可减少配置时间和操作错误。

您的需要……
……Olympus解决方案
在过去的几年中，为满足客户的需求，Olympus投入了大量精力创建了各种完整的解决方案，并将这些方案投放到市场、付诸实践。

采集

OmniScan
OmniScan探伤仪具有完成手动和自动探伤应用的强大检测性能。这些探伤仪可以与各种探头、扫查器和附件配套使用，从而使Olympus成为为石油化工、航空航天及其它工业领域提供无损探伤解决方案的首选企业。

数据分析和报告制作

OmniPC
OmniPC软件带有与OmniScan机载软件相同的分析和报告工具，是用于基于PC机的OmniScan数据分析的最为经济有效的选购项目。

TomoView
TomoView 2.10带有高级数据处理、分析和报告工具，可以帮助用户从检测数据中获得有关被检材料的更为详细的信息。

TomoView的高端性能如下：

· 体积融合，可进行多组数据显示。

· C扫描融合，用于表现组合数据。

· 信噪比（SNR）分析和优化工具。

· 高级离线数据生成工具。

· 利用NDT SetupBuilder进行设计

· 利用OmniScan MX2进行采集

· 利用OmniPC进行分析

利用NDT SetupBuilder进行设计
