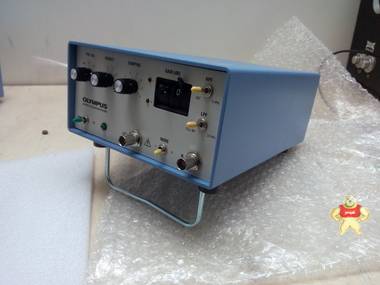

5073PR脉冲发生器 如庆科技

脉冲发生器

5072PR

5073PR

5077PR

脉冲式
（主要一声）：

负

负脉冲

负方波

上升时间
（10％至90％）：

通常为5类，10 ns***值

通常<2纳秒

通常情况下“10类，20 ns***值
（上升和下降时间）

可用脉冲电压：
（空载）

-360 V

-180 V

选择-400 V，-300 V，-200 V，-100 V

可用脉冲能量：

13，26，52或104μjoules

2，4，8，或16μjoules

ñ /阿

阻尼：

选择15，17，20，25，36，50，
100或500欧姆

12，14，17，20，25，33，50或
100欧姆

ñ /阿

脉冲宽度：

ñ /阿

ñ /阿

10个预设固定宽度：15-20,10，7.5，5.0-6.0，3.5-4.0，2-2.25，1.0，0.5，0.25，0.1兆赫。
可变+ / -25％的罚款游标每个宽度调整。

模式：

超声波测厚仪

脉冲回波或直通传输

隔离（53分贝分钟）：

通常在10兆赫六十二分贝

通常在50兆赫六十二分贝

通常在10兆赫六十二分贝

脉冲重复率：
（内部）

100，200，500，1000，2000或5000赫兹

200，500，1000，2000，5000，10000，或20000

100，200，500，1000，2000，5000赫兹，但***的PRF限于：0.5兆赫tranducers 2000赫兹，1000兆赫0.25兆赫传感器，50赫兹，0.1 MHz的传感器。

脉冲重复率：

0-6千赫
（外部）

0-10千赫

0-5千赫（PRF的观察与脉冲宽度的限制）

同步输出脉冲：

3伏到50欧姆

外部触发输入：
（以千欧系列10）

酚醛为2.4911000
最小脉冲宽度为200 ns

酚醛为2.4911000
最小脉冲宽度为200 ns

酚醛为2.4911000
50 ns的最小脉冲宽度

奥林巴斯5072PR，5073PR，5077PR脉冲接收器参数

接收机

5072PR

5073PR

5077PR

***带宽：
（-3分贝，当RL = 50欧姆）

1千赫 - 35兆赫

1千赫 - 75兆赫

1千赫 - 35兆赫

电压增益：

0-59，1 dB步进（当RL = 50欧姆）

0-39，1 dB步进（当RL = 50欧姆）

0-59，1 dB步进（当RL = 50欧姆）

第一阶段：

反相或非反相（内部开关）

衰减范围：

0-59，1 dB步进（当RL = 50欧姆）

0-49，1 dB步进（当RL = 50欧姆）

0-49，1 dB步进（当RL = 50欧姆）

高通滤波器：

1千赫（出）或1 MHz

1千赫（出）或5兆赫

1千赫（出）或1 MHz

低通滤波器：

35兆赫（出）或10 MHz

75兆赫（出）或20 MHz

35兆赫（出）或10 MHz

噪音：

70μV的的PK - PK的典型，简称输入，35兆赫带宽=

200μV的的PK - PK的典型，简称输入，75兆赫带宽=

70μV的的PK - PK的典型，简称输入，35兆赫带宽=

***信号输出：

+ / - 1V的峰。，终止50欧姆

输入电阻：
（通轴传动）

线性范围为500欧姆
100欧姆>线性范围

线性范围为100欧姆
50欧姆的水平>线性范围

500欧姆

输出阻抗：

50欧姆

50欧姆

50欧姆

***输入功率：

400毫瓦

400毫瓦

500毫瓦

奥林巴斯5072PR，5073PR，5077PR脉冲接收器特性

单位

5072PR，5073PR，5077PR

输入/输出：

外部触发输入，同步输出，射频输出，吨/ R和R：所有BNC母头连接器

权力的主要要求：

100/120/220/240伏交流电，50/60赫兹

工作温度：

0-50 ° C间

尺寸和重量：

7“宽x 3.5”高x 9.1“D类（178毫米x 89毫米× 232毫米）; 5磅（2.3公斤）
