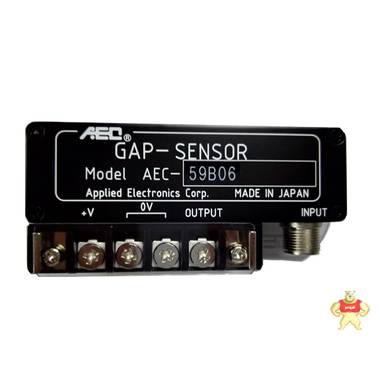

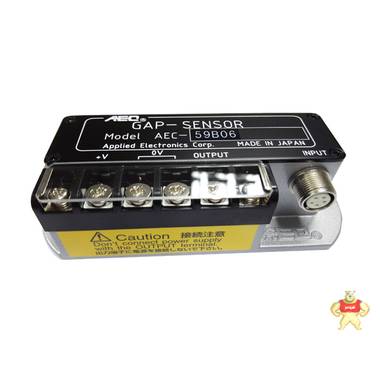

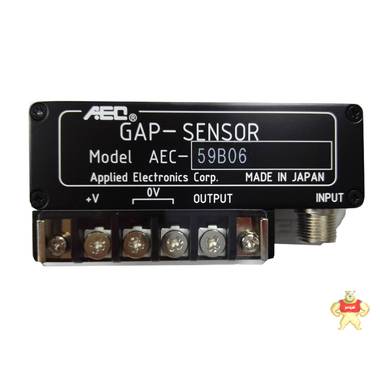

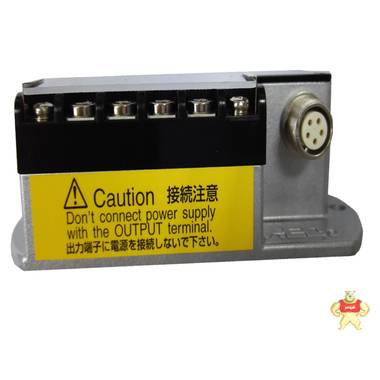

AEC电涡流传感器AEC-59B06电涡流位移传感器

模型

     转换器：aec-55 **（**代表传感器直径）

输出电压

     因每个传感器不同。

频率特性

     直流到30kHz -3dB

分辨率

     因每个传感器不同。

工作温度范围

     -10°C to 55 °C

热特性

     0.1% / °C - 10°C到  55°C

电源

     DC ±11V to DC±17V, ±40mA max

  模型

aec-55sps-3

  通道数

3channels

  输入

AC100V

 输出电压

±±300mA直流15V，

通道数

模型

        4路

                           aec-55 ps-4 * *

6channels

aec-55 * PS-6

8channels

aec-55 ps-8 * *

10channels

aec-55 ** PS-10

12channels

aec-55 ** PS-12

16channels

aec-55 ps-16 * *

32channels

aec-55 ps-32 * *

      变送器

       AEC-55015

         AEC-5502

           AEC-5503

探  头

PU-015

PU-02A

PU-03A

连接线

PC-03YY

测量范围

0～300um

0～500um

0～1000um

输出电压

0.1mm/V

0.2mm/V

0.2mm/V

解析度

0.5um

0.5um

0.5um

反应频率

DC～20kHz

工作温度

-20～180℃

电   源

DC±12V～±17V ±40mA

变送器

AEC-5505

AEC-5507

AEC-5509

AEC-5514

AEC-5520

AEC-5530

AEC-5540

探  头

PU-05

PU-07

PU-09

PU-14

PU-20

PU-30

PU-40

连接线

PC-03YY

测量范围

0～2.0mm

0～3.0mm

0～4.0mm

0～6.0mm

0～8.0mm

0～12.0mm

0～16.0mm

输出电压

0.2mm/V

0.3mm/V

0.4mm/V

0.6mm/V

0.8mm/V

1.2mm/V

1.6mm/V

解析度

0.5um

0.5um

1.0um

2.0um

3.0um

4.5um

6.0um

反应频率

DC～20kHz

非线性度

小于±0.5%(10%-90%满量程），超出部分±1%

工作温度

探  头

-20～180℃

-20～ 120℃

变送器

-10～ 55℃

温度影响

探 头

±0.05%/℃

变送器

±0.1%/℃

电   源

DC±15V ±40mA

模型

转换器：aec-55 **（**代表传感器直径）

       输出电压

                 因每个传感器不同。

频率特性

直流到30kHz -3dB

分辨率

因每个传感器不同。

工作温度范围

-10°C to 55 °C

热特性

0.1% / °C - 10°C到  55°C

电源

DC ±11V to DC±17V, ±40mA max
