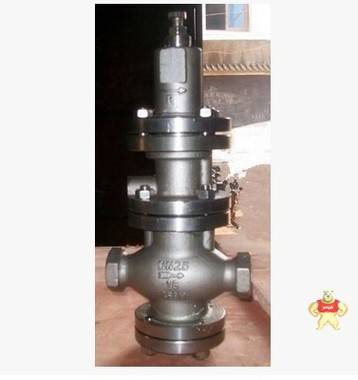

Y13H先导活塞式蒸汽减压阀三科阀门

产品价格：: ¥ 1000.00

立即咨询：: 在线咨询 QQ咨询

品牌：: 三科

型号：: Y13H

成色：: 全新 | 保修365天

此商品已下架()

诚信认证：

在线客服

产品分类

易卖工控网（www.ymgk.com）提供”Y13H先导活塞式蒸汽减压阀三科阀门”，产品详情：品牌/厂家：三科、型号：Y13H、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

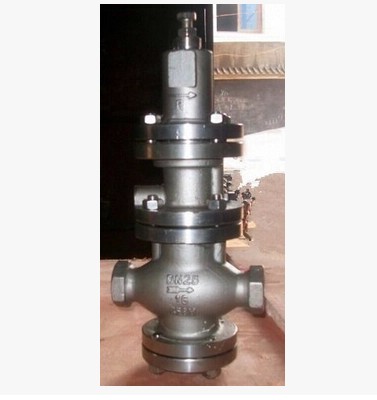

Y13H先导活塞式蒸汽减压阀先导活塞式蒸汽减压阀,活塞式减压阀,蒸汽减压阀结构特点和用处

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于蒸汽管路，起减压稳压作用。

主要技术参数和性能指标

公称压力(Mpa)	1.6	2.5
壳体试验压力(Mpa)*	2.4	3.75
密封试验压力(Mpa)	1.6	2.5
最高进口压力(Mpa)	1.6	2.5
出口压力范围(Mpa)	0.1-1.0	0.1-1.6
压力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)△P2G	GB12246-1989
最小压差	0.15	0.15
渗漏量	GB12245-1989
*：壳体试验不包括膜片、阀盖。

主要零件材料：

零件名称	零件材料
阀体阀盖底盖	WCB
阀座阀盘	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13/铜合金
活塞环	合金铸铁
导阀座导阀杆	2Cr13
膜片	1Cr18Ni9Ti
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

流量系数(Cv)：

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

连接尺寸：

公称通径DN	G	L	H	Hl
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125
