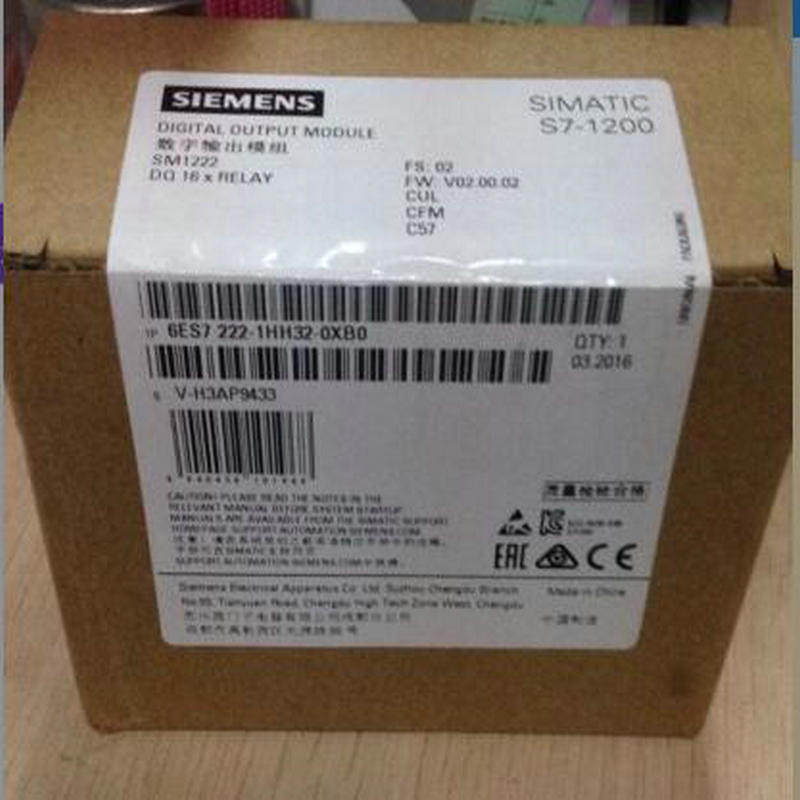

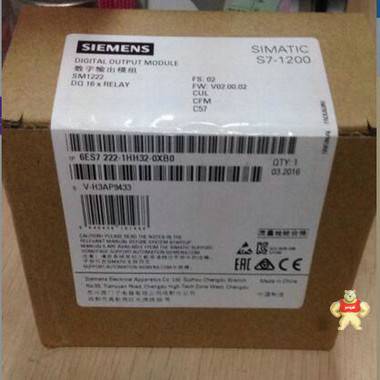

易卖工控网(www.ymgk.com)提供”西门子6ES7 222-1HH32-0XB0型数字量扩展模块16 x 继电器输出”,产品详情:品牌/厂家:西门子、型号:、成色:全新、货期:期货 7天内发货、保修:365天,更多产品详情就上易卖工控网。
SIMATIC S7-1200,数字输出 SM 1222,16DO,继电器 2A
电源电压
允许范围,下限 (DC) 20.4 V
允许范围,上限 (DC) 28.8 V
输入电流
来自背板总线 DC 5 V,***值 135 mA
数字输出端
● 来自负载电压 L+,***值 11 mA / 继电器线圈
功率损失
功率损失,典型值 8.5 W
数字输出
数字输出端数量 16
● 在组件中 1
短路保护 否; 外部预设
输出端的通断能力
● 电阻负载时的***值 2 A
● 照明负载时的***值 DC 时 30 W,AC 时 200 W
输出电压
● 额定值 (DC) 5 V DC 到 30 V DC
● 额定值 (AC) 5 到 250 V AC
输出电流
● 针对信号“1”的允许范围,***值 2 A
电阻负载时的输出延迟
● 从 “0” 到“1”,***值 10 ms
● 从 ”1” 到“0”,***值 10 ms
输出端的总电流(每组)
水平安装位置
— 最高可达 50 ℃,***值 10 A; 每个零线的电流
继电器输出端
● 继电器输出端数量 16
● 继电器线圈 L+ (DC) 的电源电压 24 V
● ***操作循环数 在负载额定电压为 100000 时,机械电流为 1 千万
触点的通断能力
— 电感负载时的***值 2 A
— 照明负载时的***值 DC 时 30 W,AC 时 200 W
— 电阻负载时的***值 2 A
导线长度
● 屏蔽,***值 500 m
● 未屏蔽,***值 150 m
