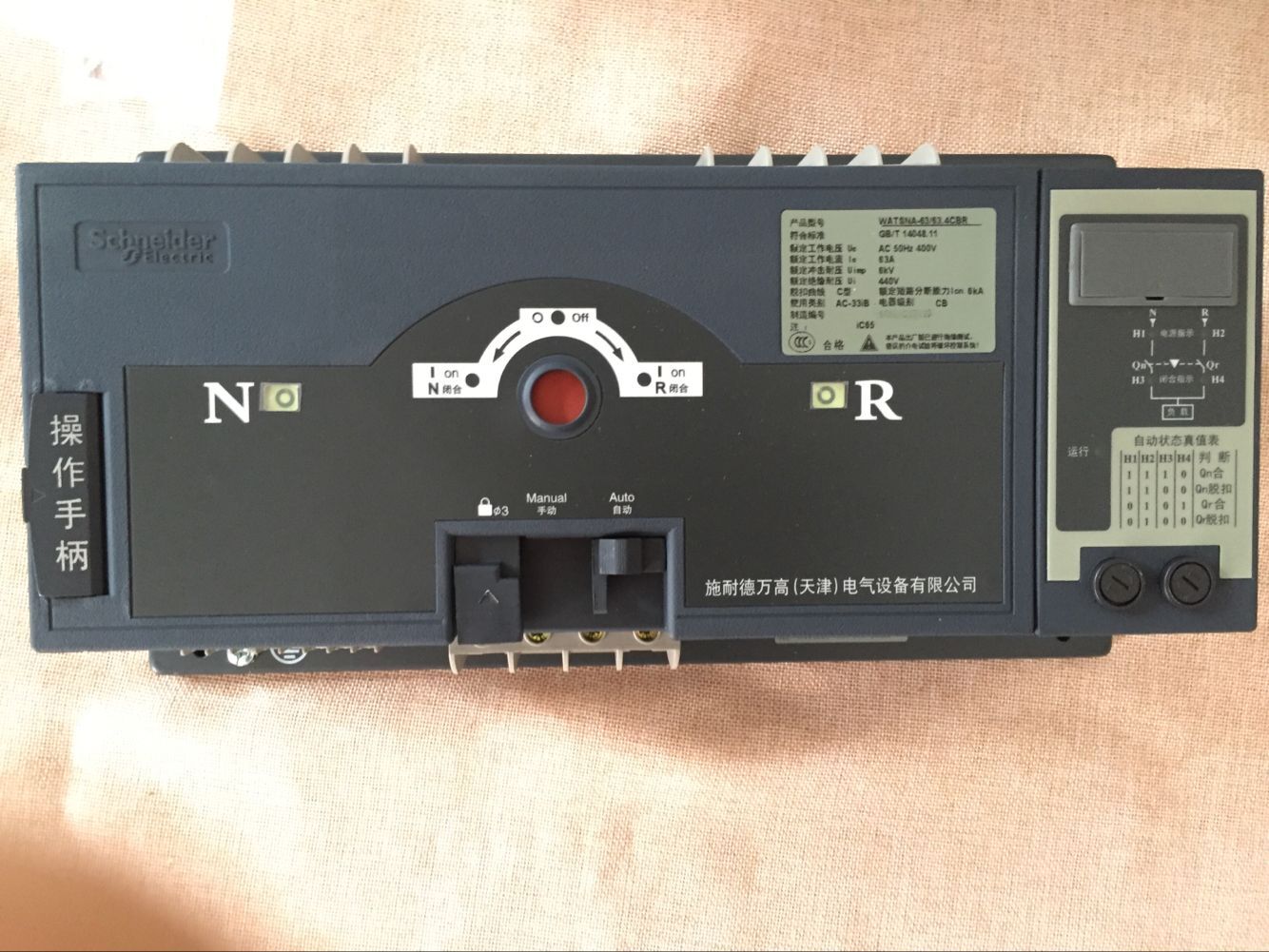

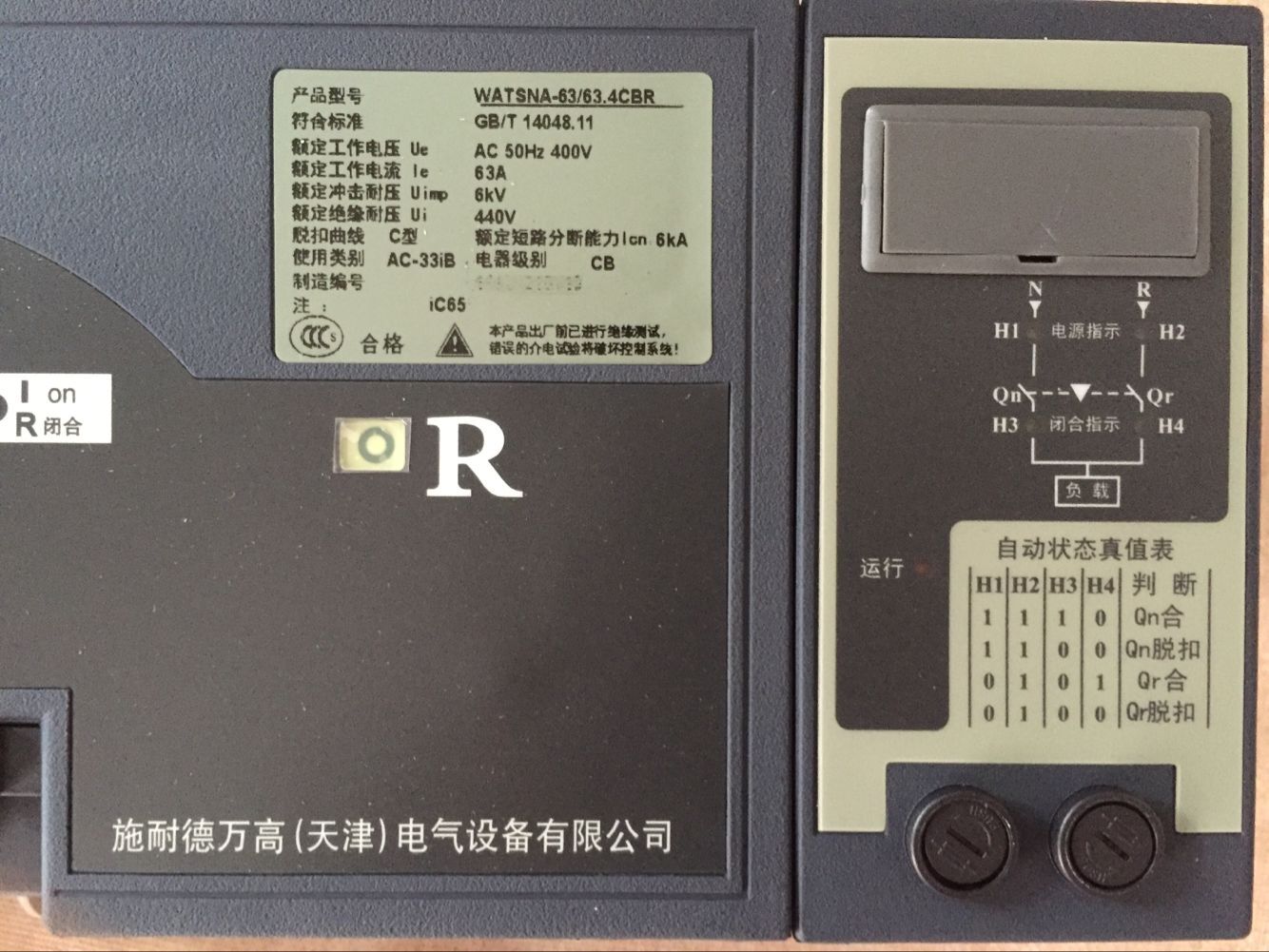

施耐德万高双电源转换器WATSNB-630/4P CB级 R/NSX-F固定式4极

易卖工控网（www.ymgk.com）提供”施耐德万高双电源转换器WATSNB-630/4P CB级 R/NSX-F固定式4极”，产品详情：品牌/厂家：施耐德、型号：、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

一． 产品简介

1.施耐德万高双电源转换开关适用于交流50/60Hz，额定电压400V以下，额定电流630A以下的双电源供电系统，能实现常用电源(N)与备用电源(R)之间的自动切换(也可设定为手动切换)，使双电源供电用户实现无人值守变电所。

2. 本产品适用于特类、Ⅰ类电力系统、高层建筑、住宅小区、军事设施、医院、机场、码头、商场、通信、消防、冶金、化工、纺织、石油、煤矿等不允许停电的重要场所。

3. 开关切换驱动采用单片机，结构简单、切换可靠平稳、无噪音、冲击力小。

4. 开关可带负载自动切换，紧急时可采用手柄进行手动切换；在手动与自动间加有联锁装置，确保在自动运行工作方式时不可手动操作。

5施耐德万高双电源转换开关主要分为PC级双电源（整体式）和CB级双电源（双断路器式）

■PC级双电源：能够接通、承载、但不用于分断短路电流的双电源双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。不具备保护功能，但其具备较高的耐受和接通能力，能够确保开关自身的安全，不因过载或短路等故障而损坏，在此情况下保证可靠的接通回路。

■CB级双电源：配备过电流脱扣器的双电源，它的主触头能够接通并用于分断短路电流

双电源若选择具有过电流脱扣器的断路器作为执行器则属于CB级自动转换开关。具备选择性的保护功能，能对下端的负荷和电缆提供短路和过载保护；其接通和分断能力远大于使用接触器和继电器等其他元器件。

二．施耐德万高双电源自动切换开关产品主要特点

1. 三种可选工作方式

■自投自复工作方式

■互为备用工作方式

■自投不自复工作方式

2. 三种稳定工作位置

■常用电源合、备用电源分

■常用电源分、备用电源合

■常用电源分、备用电源分

3. 体积小、结构简单、外形美观、具备63A-630A规格，操作方便、使用寿命长,3极、4极开关均可提供。

4. 开关切换驱动采用单电机驱动，结构简单，切换可靠平稳、无噪音、冲击力小。

5. 开关带有机电联锁保护，确保两路电源可靠工作，互不干涉。

6. 开关能带负载自动切换，紧急时可采用手柄进行手动切换。

7. 与其它公司同类产品相比的特色

★控制器保护熔断器分断能力为 50KA, 提高了配电安全。

★在手动与自动运行方式问加有联锁,保证自动情况下不可手动操作。

★执行断路器手柄折断、触头粘接或负载故障 (过载、短路) 时自动转换开关不切换，真正实现机电联锁。

★MCB型自动转换开关驱动机构擒纵由又型改为凹型，解决了MCB加长手柄断裂、MCB闭合不同步等故障，恢复了MCB速合、速断的功能，有效提高了产品机械寿命。

★提供按错线保护，当用户将电源零线与火线接反时，通过声光进行报警，提高了设备的可靠性。

8.WATSN系列智能型双电源自动转换开关是由两台三极或四极的塑壳断路器及其附件(辅助、报警触头)、机械联锁传动机构、智能控制器等组成。分为整体式分体式两种结构。整体式是控制器和执行机构同装在一个底座上；分体式是控制器装在柜体面板上，执行机构装在底座上由用户安装在柜体内，控制器与执行机构用约2m长的电缆连接。其特点是：

★两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底杜绝了两台断路器同时合闸的可能性。

★智能化控制器采用以单片机为控制核心，硬件简洁，功能强大，扩展方便，可靠性高；

★具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能；

★自动转换参数可在外部自由设定；

★具有操作电机智能保护功能；

★本装置带有消防控制电路，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态；

★留有计算机联联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能

三．工作原理

当常用电源正常，功能键置于自动档时，备用断路器分、常用断路器合，以保护常用电源接通负载。当常用电源A一相或三相全部电压中断时，ATS将负载从常用电源转换到备用电源(当备用电源有正常电压时)，并在常用电源恢复至正常时，又将备用电源转换至常用电源。

四.故障分析与排除

当处于自动控制状态下供电电源发生改变时，电操机构不动作，即小型断路器不能合闸或分闸，此时应先检查：

（1）电网是否都停电；

（2）接线有否脱落；

（3）产品本身的保险丝是否烧断。如果任一断路器前端有电，而接线又都正确，保险丝也完好，但仍不能合闸或分闸，此时应请专业人员维修或与制造厂联系解决。

五．操作规程

1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。步骤：

①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。

②启动备用电源()，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。

③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整、厂等，发现异常及时处理。

2、市电恢复供电时，应及时做好电源工作，备用电源，恢复市电供电。

步骤：

①按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。

②按柴油机停机步骤停机。

③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。

3、检查各仪表及指示灯指示是否正常，启动变压器内冷却风扇。基本分类双电源自动转换开关(以下简称双电源)是采用塑壳断路器与负荷开关二大类型以下是二种产品介绍

正常工作条件

● 周围空气温度

○ 周围空气温度上限+40℃;○ 周围空气温度下限-5℃;○ 周围空气温度24h的平均值不超过+35℃。

● 海拔：安装地点的海拔不超过2000m。

● 大气条件：

大气相对湿度在周围空气温度为+40℃时不超过50%;在较底温度下可以有较高的相对湿度;最湿月的月平均***相对湿度为90%,同时该月的月平均最低温度+25℃,并考虑到因温度变化发生在产品表面上的凝露。

● 污染等级:污染等级为3级。

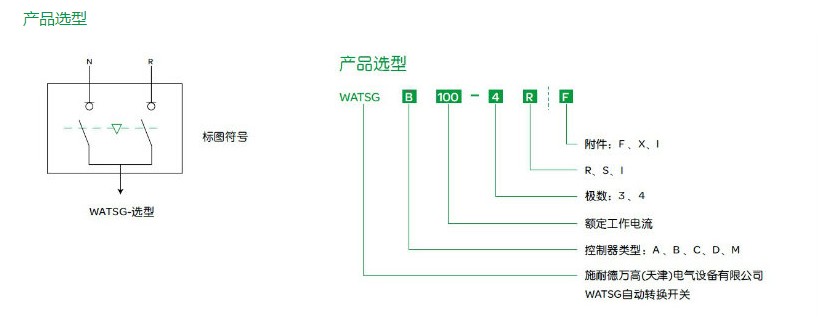

产品选型

注： 1、 A：末端型控制器适用于末端负载供电，仅具备自投自复工作方式

B：基本型适用于电网对电网供电中间级配及末端

C：发电机型 既可适用于电网对发电机首端供电又可适用于电网对电网供电方式

D：智能型适用于所有供电方式且满足电力监控组网需求

M：手动型 无控制器 产品仅具备机械互锁功能满足负载直接转换需求

2、 额定工作电流： 32A、63A、100A、125A、160A、200A、250A、320A、400A 、

500A、 630A 、800A

3、 极数： 3：3极产品 4：4极产品

4、 R：自投自复(A型只具备自投自复功能) S：自投不自复 I：互为备用

5、 附件： X-消防联动功能 F-反馈信号功能 I-电流监

附件

X-消防联动功能(选配)

● 自动转换开关工作在常用或备用合闸状态时，外界给予自动转换开关消防切非信

号，自动转换开关将会同时切断常用和备用电源，切换至双分位置

● 信号可以为无源，DC24V恒压/脉冲，AC220V恒压/脉冲

● 适用于B型控制器选配

F-反馈信号功能(选配)

● 位置反馈：主备执行开关主触头状态反馈(无源)

● 无源开关量信号输出，端子容量AC250V 5A

I-电流监控模块(选配)

● 须接入负载侧变比为*/5电流互感器信号后可显示负载电流及功率参数

● 可以设定过电流报警值

● 仅适用于D型控制器选配

六. 技术条件

□ 符合标准：GB14048.1、GB14048.2、GB14048.11

□ 污染等级：Ⅲ级

□ 电器级别：CB级

□ 使用类别：AC-33B

□ 海拔高度：≤2000m

□ 环境温度：-5℃～+40℃，超过最高温度时，需考虑降容使用；在最高温40℃时，湿度不超过50%，并采取措施防止温差变化可能产生的凝露现象。

七．使用方法

本开关使用方便，用户只需根据所对应的接线图将开关进线端和负载端接好，检查无误，然后根据 (对于A型开关)或(对于B型开关)中所述方法设定所需的工作状态后，开关即可工作。

1.自动操作方式

以自投自复工作状态为例：将断路器进线端接线端子根据接线图 (见附录中所示) 分别接常用电源和备用电源；将手动自动开关置于自动位置，将控制器设为自投自复工作方式 (对A型开关而言使拨码开关的1、2置为OFF位；对 B 型开关而言设置第7项为AA，并通过回车键切换为自动工作方式)，通电后，如果常用电源正常，开关将自动使常用电源断路器闭合。如果常用电源不正常，常用电源断路器断开，备用电源断路器闭合。当常用电源恢复正常时，开关自动恢复到常用电源断路器闭合状态。

2.手柄方式操作

请将手动／自动切换开关扳至手动位，使电气操纵机构的控制电路开路，然后根据开关当前工作位置插入手柄，并将手柄压到底，旋至所需工作位置。

八.维护与故障排除

1.维护

为保证开关工作的可靠性，请定期 (建议每三个月) 进行一次切换试验，以确认开关工作正常，保证重要负荷供电的连续性。

常冕故障及排除

当遇到开关不能正常工作情况时，请首先参考表4进行常见故障的排除。在参考该表后，如果仍不能解决，请与我公司或当地代理商联系

属于无偿范围：

由于使用错误、自行改装及不适当的维修等原因。

超过标准规范的要求使用。

购买后由于摔落及安装过程中发生损坏等原因。

地震、火灾、雷击、异常电压，其它天灾及二次灾害等原因。
