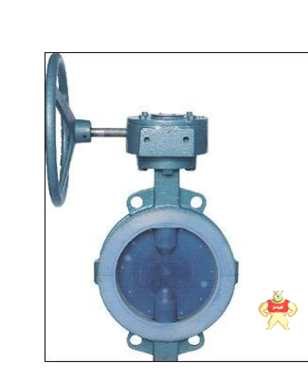

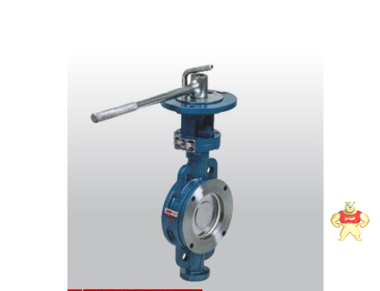

易卖工控网(www.ymgk.com)提供”手动对夹式蜗轮蝶阀”,产品详情:品牌/厂家:三科、型号:D371F46、成色:全新、货期:期货 7天内发货、保修:365天,更多产品详情就上易卖工控网。
性能规范:
设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 产品标识 | 供货规范 |
GB/T 12238 | GB/T 12221 | JB/T 78 ; JB/T 79 | GB/T 13927 | GB/T 12220 | JB/T 7928 |
零部件材料
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸锈钢 | 超低碳不锈耐酸锈钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体 | A126-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
2 | 蝶板 | A216-WCB | A105 | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
3 | 阀杆 | A182-F6 | A182-F304 | A182-F316 | A182-F304L | A181-F316L | |
4 | 衬里 / 阀座 | PIFE ( F4 、 PCTFE ( F48) 、 PFA (可溶性 F4 ) | |||||
5 | 紧固销 | A182-F6 | A182-F304 | A182-F316 | |||
6 | 填料 | PTFE ( F 4 ) | PTFE ( F4 ) | ||||
7 | 填料压盖 | A216-WCB | CF8 | CF8M | CF3 | CF3M | |
8 | 支架 | A216-WCB | A351-CF8. | A351-CF8 | |||
9 | 紧固螺栓 | A193-87 | A193-B8M | A193-B8M | |||
10 | 螺母 | A194-2H | A194-8 | A194-8 |
规格尺寸表:
公称通径 | 标准值 | 参考值 | ||||||||||
DN(mm) | NPS inch | L | D | D1 | D2 | f | b | Z- φ d | W | D0 | H | WT(kg) |
Class125Lb/150Lb" | ||||||||||||
50 | 2 | 43 | 152 | 120.5 | 92 | 2 | 16 | 4- φ 19 | 200 | 150 | 5 | |
65 | 21/2 | 46 | 178 | 139.5 | 105 | 2 | 18 | 4- φ 19 | 250 | 160 | 7 | |
80 | 3 | 46 | 190 | 152.5 | 127 | 2 | 19 | 4- φ 19 | 250 | 170 | 10 | |
100 | 4 | 52 | 229 | 190.5 | 157 | 2 | 24 | 8- φ 22 | 300 | 185 | 14 | |
125 | 5 | 56 | 254 | 216 | 186 | 2 | 24 | 8- φ 22 | 300 | 210 | 22 | |
150 | 6 | 56 | 279 | 241.5 | 216 | 2 | 26 | 8- φ 22 | 200 | 230 | 32 | |
200 | 8 | 60 | 343 | 298.5 | 270 | 2 | 29 | 8- φ 22 | 240 | 285 | 66 | |
250 | 10 | 68 | 406 | 362 | 324 | 2 | 31 | 12- φ 25 | 240 | 325 | 80 | |
300 | 12 | 78 | 483 | 432 | 381 | 2 | 32 | 16- φ 25 | 280 | 360 | 94 | |
350 | 14 | 78 | 533 | 476 | 413 | 2 | 35 | 12- φ 29 | 280 | 430 | 125 | |
400 | 16 | 102 | 597 | 540 | 470 | 2 | 37 | 16- φ 29 | 320 | 472 | 150 | |
450 | 18 | 114 | 635 | 578 | 533 | 2 | 40 | 16- φ 32 | 320 | 525 | 172 | |
500 | 20 | 127 | 699 | 635 | 584 | 2 | 43 | 20- φ 23 | 360 | 565 | 225 | |
600 | 24 | 154 | 713 | 749.5 | 692 | 2 | 48 | 20- φ 25 | 360 | 630 | 290 | |
750 | 30 | 165 | 887 | 846 | 813 | 2 | 45 | 44- φ 23 | 400 | 675 | 330 | |
900 | 36 | 200 | 1057 | 1009.7 | 972 | 2 | 53 | 44- φ 26 | 400 | 805 | 405 | |
1000 | 40 | 251 | 1226 | 1171.4 | 1130 | 2 | 59 | 48- φ 29 | 500 | 995 | 480 | |
1200 | 48 | 276 | 1392 | 1335 | 1289 | 2 | 65 | 44- φ 32 | 500 | 1170 | 695 |
