易卖工控网(www.ymgk.com)提供”28混合式丝杆步进电机微型直线步进电机外驱式丝杆”,产品详情:品牌/厂家:惠蔓电机、型号:HM-HL-28S113424、成色:全新、货期:现货 1天内发货、保修:365天,更多产品详情就上易卖工控网。

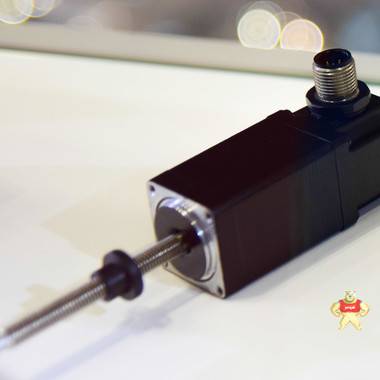

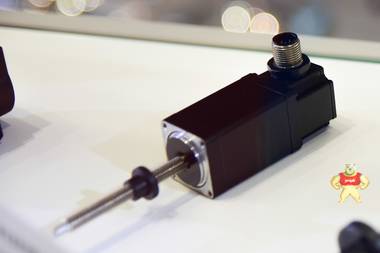

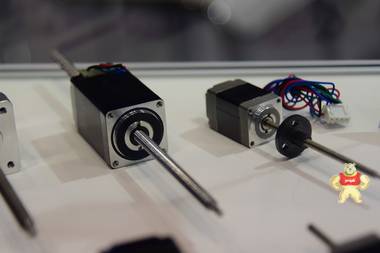

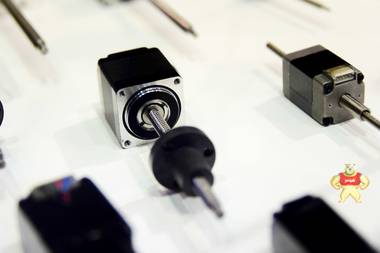

28mm 混合式丝杆步进电机
可选步长
从0.003175到0.0508mm
机规格参数(不限以下规格、可按客户要求定制)
电机类型 | 相电流 | 每相电阻 | 每相电感 | 引出线数 | 电机长度 |
电机类型 | 相电流 | 每相电阻 | 每相电感 | 引出线数 | 电机长度 |
HM-HL-28S113424 | 0.2A | 68Ω±10% | 39mH±20% | 4 | 34mm |
HM-HL-28S113424 | 0.5A | 10Ω±10% | 6mH±20% | 4 | 34mm |
HM-HL-28S114044 | 1.0A | 2.1Ω±10% | 1.5mH±20% | 4 | 44mm |
HM-HL-28S114054 | 0.67A | 6.8Ω±10% | 4.9mH /-20% | 4 | 45mm |
HM-HL-28S115164 | 0.95A | 3.2Ω±10% | 5.0mH±20% | 4 | 45mm |
HM-HL-28S115164 | 2.0A | 1.1Ω±10% | 1.1mH±20% | 4 | 45mm |
可选丝杆导程及基本步长
丝杆直径 | 丝杆直径 | 导程(in) | 导程(mm) | 步长(mm) |
0.188 | 4.7625 | 0.025 | 0.635 | 0.0032 |
0.188 | 4.7752 | 0.05 | 1.27 | 0.0063 |
0.188 | 4.7752 | 0.1 | 2.54 | 0.0127 |
0.188 | 4.7752 | 0.2 | 5.8 | 0.0254 |
0.188 | 4.7752 | 0.4 | 10.16 | 0.0508 |
电机外形图/Motor outline (mm)
N 贯通轴式
E 外部驱动式
