易卖工控网(www.ymgk.com)提供”20mm混合式丝杆步进电机混合式直线电机”,产品详情:品牌/厂家:惠蔓电机、型号:HM-HL-20S83024、成色:全新、货期:现货 1天内发货、保修:365天,更多产品详情就上易卖工控网。

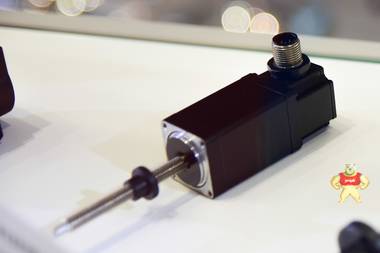

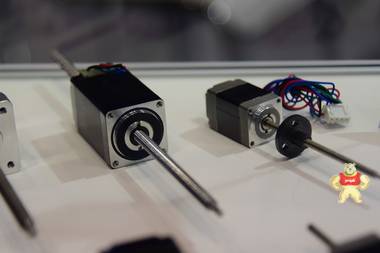

20mm 混合式丝杆步进电机
可选步长
0.006mm, 0.01mm, 0.02mm, 0.04mm
机规格参数(不限以下规格、可按客户要求定制)
电机类型 | 相电流 | 每相电阻 | 每相电感 | 引出线数 | 电机长度 |
HL-HM20S83024-003 | 0.3A | 20Ω±10% | 5.0mH±20% | 4 | 30mm |
HL-HM20S83024-003 | 0.5A | 5Ω±10% | 1.5mH±20% | 4 | 30mm |
HL-HM20S84244-006 | 0.6A | 10Ω±10% | 5.5mH±20% | 4 | 42mm |
可选丝杆导程及基本步长
丝杆直径 | 丝杆直径 | 导程(in) | 导程(mm) | 步长(mm) |
0.138 | 3.5052 | 0.024 | 0.6096 | 0.0030 |
0.138 | 3.5052 | 0.048 | 1.2192 | 0.0061 |
0.138 | 3.5052 | 0.079 | 2 | 0.01 |
0.138 | 3.5052 | 0.158 | 4 | 0.02 |
0.138 | 3.5052 | 0.315 | 8 | 0.04 |
电机外形图/Motor outline (mm)

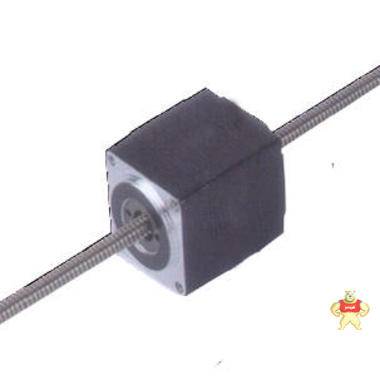

N 贯通轴式

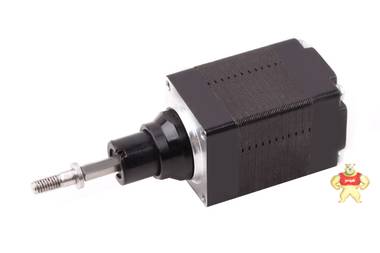

E 外部驱动式
