SLLQ系列鼠笼电机电液起动器

易卖工控网（www.ymgk.com）提供”SLLQ系列鼠笼电机电液起动器”，产品详情：品牌/厂家：襄阳双联、型号：SLLQ、成色：全新、货期：期货 15天内发货、保修：365天，更多产品详情就上易卖工控网。

俗称（水阻柜、液阻柜、液体变阻器柜、液阻起动柜、水电阻启动柜、液态软启动柜、液阻软启动柜）

1概述

SLLQ系列鼠笼电机电液起动器，是利用液体电阻热容量大、阻值易调整等特点，专为大中型高压鼠笼交流异步电动机或异步起动的高压同步电动机设计的液体电阻起动器。它是在电机定子回路中串入液体电阻，通过对液体电阻值和起动时间的控制，实现鼠笼电机的平滑无冲击降压起动。该起动器选配高压液体电阻的容量，可适用于3KV、6KV、10KV，功率范围到32000KW甚至更大容量电机的降压起动。

2 使用环境条件

2.1 周围空气温度：（-25- 50）℃

2.2 相对湿度：≤90%

2.3 海拔高度：≤2000m

2.4 安装场所无显著摇动和冲击振动；无腐蚀性气体；安装倾斜度≤5°

2.5 控制电源要求：三相四线交流380V±10%，50HZ

3工作原理

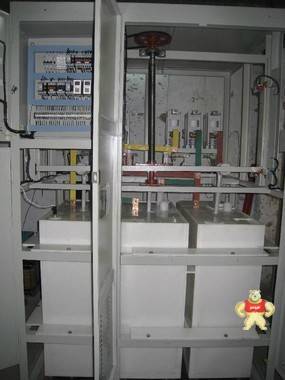

SLLQ系列高低压鼠笼（同步）电机电液启动器是采用特种介质的水溶液作为电阻，在特殊设计的高压液阻箱中引入极板作电极串入电机定子回路中，电机起动时，液体电阻由大到小作无极变化，从而使电机低电流平滑起动。

4 主要性能特点

4.1起动电流小：起动电流约为额定电流的2.0-3.5倍，降低了电机起动时的热冲击。

4.2起动平滑：大大减小了起动对电机和机械设备的机械应力冲击，延长设备寿命。

4.3可连续起动3~5次。

4.4对电网影响小，起动时电网压降在5%以内。

4.5结构简单、可靠，全部操作自动化，安装、维护方便。

5典型应用

根据SLLQ系列起动器多年的使用经验，在下述任一情况下， SLLQ系列电液起动器是您的首选。

5.1电机经常难起动。

5.2电网不稳定或电力不足，造成电压季节性或时间忽高忽低，电压低时电机难起动。

5.3工厂变压器容量有限，电机起动电流大危及变压器安全或相关设备正常运转。

5.4用自耦降压起动器起动，时常烧毁变压器。

5.5电机须连续多次起动。

5.6想降低电机的起动电流，进而减小对电机的热冲击，避免在起动时烧毁电机，并延长电机使用寿命。

5.7想避免起动时对机械设备的机械应力冲击，延长其使用寿命。

5.8老式起动器寿命已到，需要更换。

5.9）新建、扩建或改造生产线需要电机起动设备。

6 主要技术参数：

7 结构

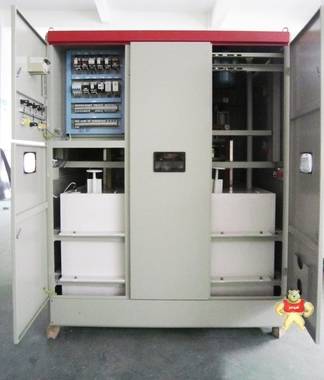

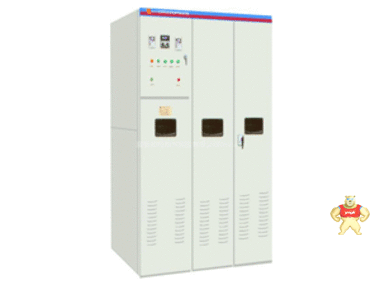

7.1 开关柜为金属封闭结构，柜体骨架由角钢焊接而成

7.2 开关柜分电缆进出线和架空进出线两种。架空进出线方案由主柜和附柜组成，主柜和附柜组成，开关柜前上部分为控制室，控制保护和测量元件装于 此室或门板上。

8. 维护要点

8.1 定期（约一年）检查各接触点，拧紧螺栓，并处理温度过高的接触点

8.2 经常保持接触点温升不超过50℃.

8.3 要经常保持操动机构传动系统的灵活准确，转动部分定期加油。

8.4 定期（约一年）检查各处销钉有无不正常现象。

8.5 不经常操动的开关柜，其程序所要定期（约半年）操作几次。

8.6 各个电气元件的检修，应遵循各自的安装使用说明书要求进行。

9. 安装

9.1 水阻柜应安装在电缆沟的正上方，配槽钢基座。

9.2 安装地面应水平，柜体应垂直水平安装，上下应有通风空间。

9.3 需要特定的运输工具如吊车、叉车等，禁止使用滚筒或撬棒。

9.4 当开关柜就位好后，应用地脚螺钉将其与基础构架相联，或用电焊与基础构架焊牢。

9.5 必须将基础构架与接地排可靠相联

10、主电路方案

一次方案图

（可实现与GG1A、XGN、KYN、JYN、GZS等多种柜型配套）

订货须知

提供电动机型号、额定功率、额定电压、额定电流、定子接法（Y、△）、星点可否打开；

提供电动机拖动的负载特性、工况说明；

起动柜与星点短接柜或高压起动控制柜的进出线方式；

是成套定货还是单独定货，成套包括：高压液体电阻起动柜、高压起动控制柜（或星点短接柜）、高压运行柜；

注明高压起动控制柜、高压运行柜的柜型（GG1A、XGN、KYN28A）；

注明其它特殊要求

12、推荐设备

SLLP型静止式进相器

SLRQ型液体电阻起动器

SLLQ型高、低压鼠笼（同步）电机电液起动器

SLGQ高压固态软启动柜

KYN28A-12、XGN2等高压开关柜

GCK、GGD等系列低压开关柜

高、低压无功功率补偿设备
