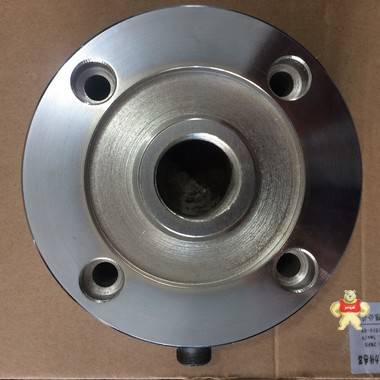

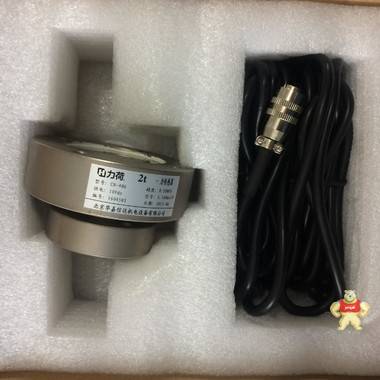

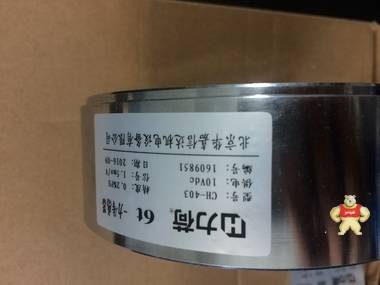

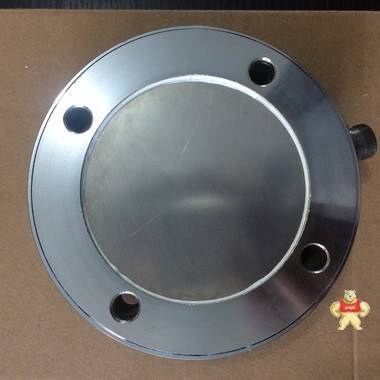

易卖工控网(www.ymgk.com)提供”力荷 CH-403 测力传感器”,产品详情:品牌/厂家:力荷、型号:CH-403、成色:全新、货期:现货 1天内发货、保修:365天,更多产品详情就上易卖工控网。
压装机专用测力传感器、压装机专用测力单元、压装机专用测力模块、厂家直销
一、概述:
• 弹性体为轮辐、孔辐、硬芯平膜片结构,外形高度低,用于拉伸力和压缩力测量,抗偏、抗侧向力强。
• 精度高,拉、压输出对称性好,性能稳定可靠,量程范围广,安装使用方便。
• 拉压式承载。
• 适用于多种载荷力的测试,各种拉压力测试、电子秤及工业自动化测量控制系统。
二、主要技术指标
测量范围:0~6 t
输出灵敏度: 1.5~2.0 mV/V
直线度L: 0.2 %F.S
滞后H: 0.2%F.S
重复性R:0.2 %F.S
工作温度: -35~+80 ℃
温度补偿范围: 室温~+60 ℃
零点温度影响: ±0.05 %F.S/10 ℃
输出温度影响: ±0.05 %F.S/10 ℃
激励电压: 12 VDC
绝缘电阻: 2000 MΩ/100VDC
输入电阻:钢质 760±5 Ω
输出电阻: 700±5 Ω
零点输出:0~±1 %F.S
安全过负荷率:120 %F.S
出厂标准线长:3 m
三、电气连接方式:
输入(电源)正端 1 红 输出(信号)正端 2 黄
输出(信号)负端 3 白 输入(电源)负端 4 绿
若插头座号、导线颜色发生颜色变化时,请以传感器检定合格证书为准。
