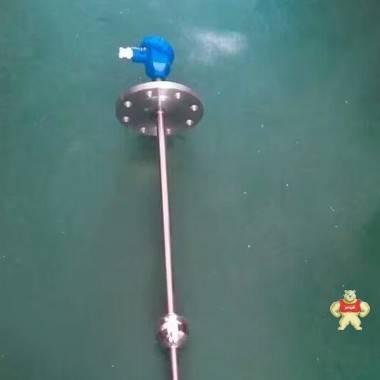

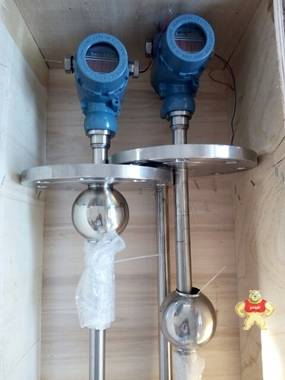

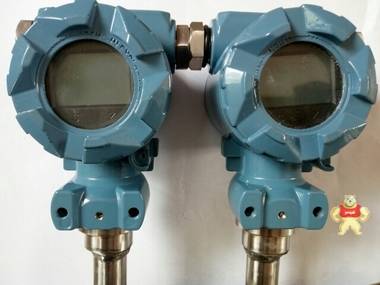

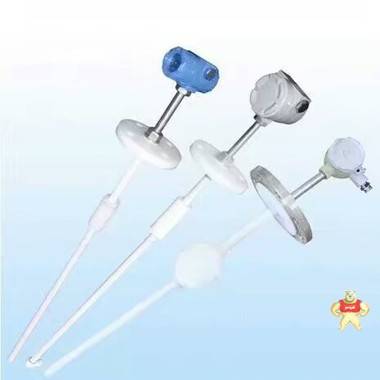

现场显示型浮球液位计 机械式浮球液位计

易卖工控网（www.ymgk.com）提供”现场显示型浮球液位计 机械式浮球液位计”，产品详情：品牌/厂家：宝丰、型号：BF-UZ、成色：全新、货期：现货 1天内发货、保修：365天，更多产品详情就上易卖工控网。

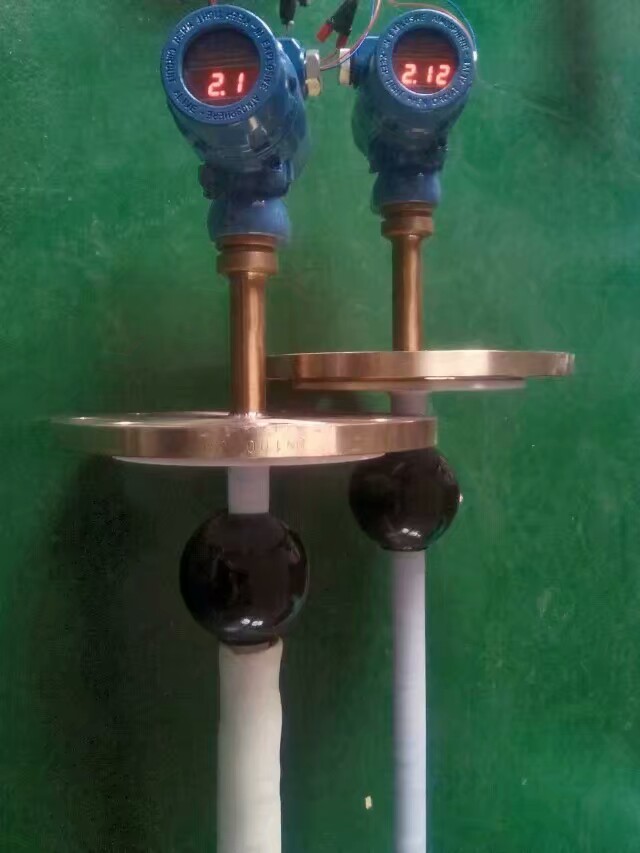

    现场显示型浮球液位计是以磁浮球为测量元件，通过磁耦合作用，使传感器内电阻成线性变化，由智能转换器将电阻变化转换成4~20mA标准电流信号，并叠加HART信号输出或就地液晶显示，可现场显示液位的百分比、4~20mA电流及液位值，远传供给控制室可实现液位的自动检测、控制和记录。该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于地下贮槽、贮罐的液位测量最为理想。

中文名

浮球液位计   外文名Floating ball level meter    适用介质  液体

目录

1. 1 测量原理
2. 2 简介
3. 3 应用领域

1. 4 技术参数
2. 5 特点
3. 6 分类

1. 7 技术指标：
2. 8 产品选型表

测量原理

编辑
浮球液位计由浮球、插杆等组成。浮球液位计通过连接法兰安装于容器顶上，浮球根
球液位计
据排开液体体积相等等原理浮于液面，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位计的干簧受磁性吸合，把液面位置变化成电信号，通过显示仪表用数字显示液体的实际位置，浮球液位计从而达到液面的远距离检测和控制。

简介

编辑
HY-17型磁浮球液位计主要由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化、沿导管而上下浮动时、浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻（或电压）发生变化，再由变送器将变化后的电阻（或电压）信号转换成4-20mA的电流信号输出、可选我厂生产的HY-UQZ 系列型数显控制仪（或DSB型光柱数显仪）对液位进行远距离测量，并可在显示仪上设定上、下限报警，实现对液位的位式控制，或由其它调节器构成液位恒值调节系统，实现对液位的PID连续调节

应用领域

编辑
浮球液位计具有结构简单，调试方便，可靠性好，精度高等特点。浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、***饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。浮球液位计也适用于大坝
浮球液位计
水位，水库水位监测与污水处理等等。
浮球液位计

技术参数

编辑
测量范围：0~3500mm
供电电压：12~36V DC
输出信号：两线制4~20mA DC叠加数字信号，由用户选择开方或线性输出；
负载电阻：250Ω
测量精度：±10mm
环境温度：-40~80℃
工作温度：-20~120℃
公称压力：≤1.6MPa
法兰标准：A：JB/T82.1-94（平面法兰） DN100 PN1.6 球φ90
B：JB/T82.1-94（平面法兰）DN80 PN0.6 球φ76介质密度：≥0.65g/cm3
介质粘度：≤0.015PaS
接液材质：不锈钢
防爆等级：EXⅡB

特点

编辑
●适合容器内液体介质的液位、界面的测量。除现场指示，还可配远传变送器、报警开关、检测功能齐全。
●指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要
改变角度。
●测量范围大，不受贮槽高度的限制。
●指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。
●结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。

分类

编辑
HY-UQZ 型浮球液位控制器
安装与使用:
1HY-UQZ 型浮球液位控制器采用非标准凸面法兰与被控容器相连接，用户在安装时，应根据图示。凸面法兰尺寸配置相应的凸缘B。
UQK液位计
2HY-UQZ 型和HY-UQZ -02型浮球液位控制器为水平方向的安装形式，HY-UQZ -03型浮球液位控制器为垂直方向的安装形式。
用途: HY-UQZ 型浮球液位控制器适用于工业生产过程中敞开或承压容器内液位的控制。妆液位到达高低极限时，继电器触点可作信号报警装置或电动泵等线路中的开关。DXYK-3系列液位显示控制仪
DXYK-3系列液位显示控制仪，由显控仪表和传感器两部分组成。被测介质为水、油、酸、碱、工业污水等导电及非导电液体。它广泛应用于石油、化工、电站、冶金、轻工、制药、造纸、***及自来水厂和污水处理等领域的自动控制系统中，主要对多种敞口和密闭容器及地下水池、水槽内介质进行测量和远程控制，并可在中央控制室或仪表控制台上进行监控、显示、报警。

DGYK、DXYW系列液位自动控制器
本控制器以干(湿)簧管作为主要控制元件，当浮球随液位变化而上下移动时，其所经过的控制点上的干（湿）簧管触点状态发生相应变化，即常闭触点断开，常开触点闭合，则使得与之关联的二次控制回路向水泵发出“开”、“关”的指令，从而达到控制液位的目的。DFYK型浮球滚动液位控制器
DFYK型浮球液位控制器，适用于各种水池、水塔的液位控制，且特别适用于含有固体或半固体漂浮物的液体,及带粘性的污水水位自动控制与报警。（其结构见图1）液
扁浮球液位控制器
位在下限时,浮球呈正置状态浮在水面上,浮球内的
动锤脱离干簧管与磁环的吸合区域，干簧管保持原有的
一对触点断开，一对触点闭合的
-UQD-91系列浮球液位变送器广泛使用于炼油、化工、造纸、***、及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。

技术指标：

编辑
变送器总长：≤6000mm
测量范围：H≤5500mm
安装高度：L≤5700mm L-H≥200mm不锈钢导杆的变送器总长大于6000mm时可分段供货。
变送器准确度：±1.5%(测量高度H>1000 mm) ±2.5%(测量高度500 mm≤H≤1000 mm)。
变送器电源：24VDC (4～20mA两线制)
输出负载：0～500Ω
接线盒外壳防护：IP65
测量介质温度：常温（-20～80℃）

产品选型表

编辑

型　号	规　格　编　码	内　容
UQZ		磁浮球液位变送器
	01		顶置式
	02		侧侧式
	03		侧底式
	04		支架式
	H		测量范围H
			引颈长度（选01型时请注明）
UQZ

选型举例：UQZ-01-2000（引颈长度：100mm）为顶置式，量程为2000mm，引颈长度100mm的磁浮球液位变送器。
安装形式：UQZ浮球液位计变送器分以下四种安装方式
浮球液位计安装示意图
A：顶置安装 B：侧侧安装 C：侧底安装 D：支架安装
