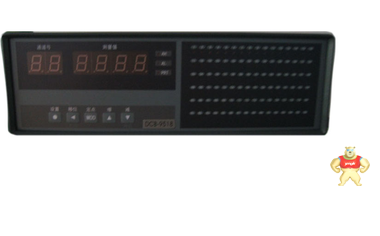

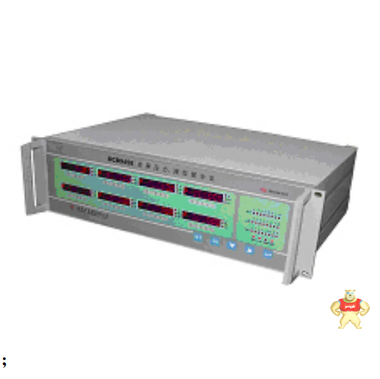

麦克-MSB9458型 多屏压力/液位显示仪

产品概述

MSB9458型多屏压力/液位显示仪是能接收最多8路标准信号、显示8屏信息，输出8路标准信号的测控仪表。它也可以选择其中任意两路标准信号运算差值同时进行显示和输出。适用于石油、电力、水利、城市防洪、生活供水等行业需处理多路信息的场合，特别用于水电、化工领域容器或拦污栅等现场的压力、液位及其差值的测量、显示、控制和信号输出。

产品特点

•可同时接入8路变送器；
•可以对十六个信息(8只变送器和8个差值信息)中的任意八个进行显示，同时输出无源隔离的4～20mA或0/1～5VDC信号；
•可对八个显示信息设定上下限控制点；
•双端口通信，进行RS232/CAN远程或RS485/CAN远程通信，可灵活地进行网络化应用；
•利用远程通信接口，可实现4000m远程数据传输；
•***显示值可达-1999～999999，有效显示值-1999～9999；
•可任意设置“基点”值(即变送器零位时仪表要显示的值或变送器安装的海拔高度)；
•可对仪表进行无源调校；
•安装方便，19英寸机箱，可做盘式安装或台式安装。

性能参数

变送器类型：各种标准输出的压力、液位、差压变送器
变送器供电：24VDC、300mA
输入灵敏度：
零位稳定度：±(±%零位失调电流)/K
A/D速度：  每秒30次
内在分解度：24位
显示范围：  -1999～9999(***显示值-1999～999999)
非线性误差：%

外形结构
(单位：mm)

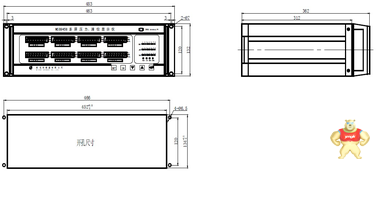

MSB9458型外形图及开孔尺寸
显示屏上部从左到右依次为0～3(8～B)通道，下部从左到右依次为4～7(C～F)通道。0～7通道为采样通道，8～F通道为做差通道。

电气连接
接线端子图
MSB9458型接线端子图
后端子板接线端子图

后端子板接线示意图

典型应用
水位信息测量典型应用，请参考MSB9438。
罐区油位信息测量典型应用

选型指南

选型提示

1、输入、输出信号及控制对应通道号需注明。
2、通信协议，遵守“麦克公司变送器通信指令集”，也可根据特殊用户要求提供兼容原DCB9518系列协议。
3、选择R1、R3、R5通讯方式，请以文字形式注明收发应用方式。
