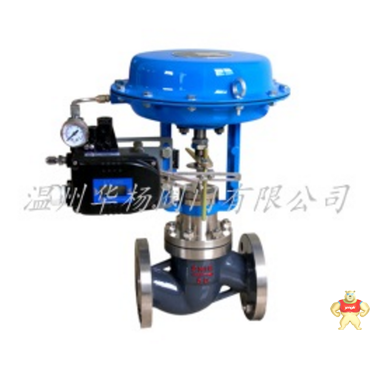

ZXP气动薄膜直通调节阀

易卖工控网（www.ymgk.com）提供”ZXP气动薄膜直通调节阀”，产品详情：品牌/厂家：华杨阀门、型号：ZXP、成色：全新、货期：期货 1天内发货、保修：365天，更多产品详情就上易卖工控网。

产品说明：

ZXP型新系列气动薄膜直通单座调节阀
   采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性***、拆装方便等优点。广泛应用于***控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
本系列产品有调节型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
产品特点
 顶导向单座调节阀，结构紧凑，部件少、易维修。
   金属阀芯适用多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。
阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。
可调范围大，固有可调比为50。
执行机构采用多弹簧结构，高度减少30%、重量减轻30%。
ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。
ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
主要零件材料
主要零件材料：
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波纹管：1Cr18Ni9Ti
垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13

ZXP气动薄膜调节阀型号编制方法

    如上图所示，一个标准的ZXP气动薄膜调节阀型号应该由19个字段组合而成。比前面我们提到的ZZY自力式调节阀的型号编制多几项附件代码。

举例：

    150ZXPO64BQ12SEXERH表示阀口径为150mm的气动薄膜单座调节阀，标准阀体，公称压力6.4MPa，整机作用方式气关，等百分比流量特性。铸钢阀体工作温度范围-40～250℃，法兰连接规格按制造厂标准，要求防爆，附配电/气阀门定位器、空气过滤减压器和操作手轮。

订货须知：

    一、①ZXP气动薄膜调节阀产品名称与型号②ZXP气动薄膜调节阀口径③ZXP气动薄膜调节阀是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们华杨销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华杨的阀门专家为您审核把关。
