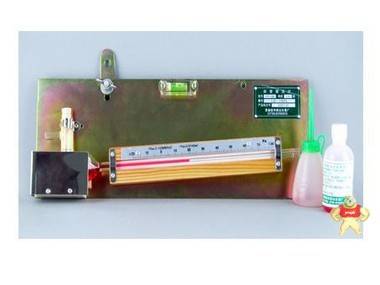

YY系列--斜管微压计

易卖工控网（www.ymgk.com）提供”YY系列--斜管微压计”，产品详情：品牌/厂家：其他品牌、型号：YY、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

一、作用及特点

YY系列斜管微压计，用于测量各类气体的正负压力或压差。测量范围从0~1000Pa以内，共有五种规格可供选择。安装为吊挂式。仪器精确可靠，外形美观，方便耐用，价格低廉。无须电源、安装简单，可直接读数。广泛用于各式陶瓷窑炉，玻璃搪瓷窑炉，原料焙烧炉，干燥器，喷雾塔，各式工业窑炉，采暖通风，空调制冷，环境监测等领域。

二、工作原理

本仪器根据液体静力学原理制成，利用液柱高度差来测量压力。其主体是一个瓶状玻璃容器与一根细长倾斜玻璃管相连，大瓶出口为高压端，细长斜管出口为低压端。低压端做成斜管可将微小的压差放大，提高测量的准确性。当容器内装上液体后，低压端与被测气体测点相连通，正压端通大气，这时，正压端大气压力作用于大瓶液面，使液面下降，液体流向低压端，使细长玻璃管内液面上升，下降的液体体积与上升液体体积相等，即(见图一)

=

=

四、技术规格

1、  本仪器刻度尺已经过换算，单位为Pa，可直接读数。

2、  本系列仪器有五种规格

3、  工作液：红液。温度20℃时，密度0.82克/厘米³；

4、  仪器精度 1.5级

5、  外形尺寸  380X130X35mm

6、  仪器重量：1KG

7、  仪器附件：使用说明书一份；红色工作液一瓶；加液尖咀小瓶一只

五、安装与使用

1、  固定：先在墙高1.6米处(便于眼观测)，固定两只挂仪器的钉子，其相对位置如下：

将仪器挂上，如果测点经常移动，可自制一木质支架，用以吊挂仪器，便于携带移动。

2、  连接，仪器到测点之间连接，选用内径为10mm的橡皮管或柔软塑料管，如测点有高温，可接上金属管或瓷管。

当测量气体为正压时，将连接管接在仪器的高压端(即大瓶水平出口处)，而让低压端通大气，读数即为正压值。当测量气体为负压时，将连接胶管一端接至低压端，而将高压端通大气，读数即为负压值。当测量气体两点压差时，则在高压、低压两端分别接上胶管，分别与高低压二个测点相连，读数贼为压差。

3、  校正水平：用调节螺丝，将仪器水泡调至中间后再固定，这点很重要，只有仪器在水平时，读数才是准确的。

4、  调正零点；打开仪器上的瓶塞，用加液瓶缓缓加入工作液，直到0点为止，再塞紧瓶塞。有时液柱过了0点，可用加液瓶从小口吸出少量工作液。也可在现有位置上点上记号，读数时减去初始值即可。

5、  读数：本仪器可从刻度尺上直接读出压力数(单位为Pa)，读数时应主义，液柱应是连续的，无断线、无气泡，充分到位，稳定后再读。以液面凹形底部为准读数。

6、  仪器使用的红色工作液标密度为0.82克/厘米^3。

当选用工作液，其密度与标密度不相符合时，应根据下式换算：

六、仪器使用注意事项：

1、  本仪器为玻璃制品，应轻拿轻放，避免碰撞。

2、  工作液挥发后，应及时补充达到零刻度位置(本厂长期供应工作液)工作液入口塞子要长期塞紧，以减少工作液蒸发，测正压时更要塞紧，不能漏气。

3、  用久后，如螺丝松动，水泡移位，要及时调整拧紧再用。连接软管用久后，老化弯折失去弹性，要及时更换。

4、  当液柱内有空气，液柱断开，可用加液瓶对着细管口打气，使液柱回到大管内，轻轻松开加液瓶，液柱再上升时，此现象即会消失，一次不成，可做多次。

5、  仪表无指示或指示不正确，检查引压胶管是否密封，是否漏气，是否弯折堵死，并加处理好(但注意在零压位或极小正压和极小负压时，液柱位移很小是正常的)
