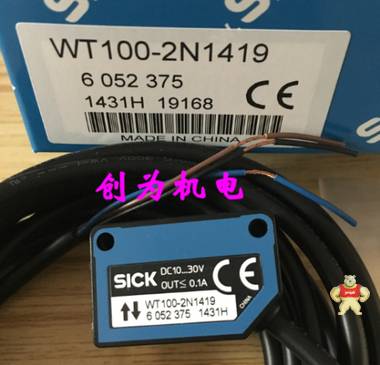

易卖工控网（www.ymgk.com）提供”现货，德国西克SICK光电传感器WT100-2N1412，WT100-2N1419,全新原装6052375”，产品详情：品牌/厂家：西克、型号：WT100-2N1419、成色：全新、货期：现货 1天内发货、保修：365天，更多产品详情就上易卖工控网。

• ***开关距离: 4 mm ... 140 mm
• 传感器原理: 反射式光电扫描仪
• 检测原理: 背景消隐功能
• 开关量输出: NPN
• 开关类型: 明/暗切换
• 连接类型: 电缆，3 芯, 2 m
• 光源: LED
• 设置: 电位计

• ¹⁾ 具有 90% 反射率的扫描对象（指 DIN 5033 规定的标准白）.
• ²⁾ 平均使用寿命：100,000 小时，T_U = +25 °C.

• ¹⁾ 极限值.
• ²⁾ 不得超过或低于 U_V公差.
• ³⁾ 无负荷.
• ⁴⁾ 信号传输时间（电阻负载时）.
• ⁵⁾ 亮暗对比度为 1:1 时.
• ⁶⁾ 低于 0°C 时导线不能发生形变.
• ⁷⁾ A = U_V 接口（已采取反极性保护措施）.
• ⁸⁾ B = 具有反极性保护的输出端.
• ⁹⁾ D = 抗过载电流和短路保护输出端.

• 首页
• 产品系列一览
• 光电传感器
• 光电传感器
• W100-2
• WT100-2N1419

光电传感器
W100-2

• 选型样本
• 复制路径
• 添加至心愿清单

• 技术参数
• 下载专区
• 配件

• 隐藏全部隐藏全部
  • 产品特点

    传感器原理/ 检测原理	反射式光电扫描仪, 背景消隐功能
    尺寸(宽 x 高 x 深)	11 mm x 31 mm x 20 mm
    外壳形状（光束出口）	方形
    ***开关距离	4 mm ... 140 mm 1)
    感应距离	10 mm ... 100 mm 1)
    光线种类	可见红光
    光源	LED 2)
    光点尺寸（距离）	Ø 8 mm (90 mm)
    轴长	632 nm
    设置	电位计 (感应距离)

    • ¹⁾ 具有 90% 反射率的扫描对象（指 DIN 5033 规定的标准白）.
    • ²⁾ 平均使用寿命：100,000 小时，T_U = +25 °C.
  • 机械/电子参数

    供电电压	10 V DC ... 30 V DC 1)
    残余纹波	± 10 % 2)
    电流消耗	≤ 30 mA 3)
    开关量输出	NPN
    开关类型	明/暗切换
    开关类型可选	明通/暗通开关 可选
    信号电压 NPN 高电平/低电平	Ca. Uv / < 1,8 V
    输出电流 Imax.	100 mA
    响应时间	≤ 0.5 ms 4)
    开关频率	1,000 Hz 5)
    连接类型	电缆，3 芯, 2 m 6)
    导线材料	PVC
    导线横截面	0.18 mm²
    保护电路	A 7) B 8) D 9)
    防护等级	III
    外壳材料	塑料, ABS/PC/POM
    材料、光学元件	塑料, PMMA
    外壳防护等级	IP67
    供货范围	安装支架 BEF-W100-A
    运行环境温度	–25 °C ... +55 °C
    存储环境温度	–40 °C ... +70 °C

    • ¹⁾ 极限值.
    • ²⁾ 不得超过或低于 U_V公差.
    • ³⁾ 无负荷.
    • ⁴⁾ 信号传输时间（电阻负载时）.
    • ⁵⁾ 亮暗对比度为 1:1 时.
    • ⁶⁾ 低于 0°C 时导线不能发生形变.
    • ⁷⁾ A = U_V 接口（已采取反极性保护措施）.
    • ⁸⁾ B = 具有反极性保护的输出端.
    • ⁹⁾ D = 抗过载电流和短路保护输出端.
  • 分类


  技术图纸



  设置选项 W100-2

  接线图 Cd-043

  特征曲线 WT100-2，背景消隐

  光点尺寸

  触发感应距离图表 WT100-2，背景消隐

  尺寸图
