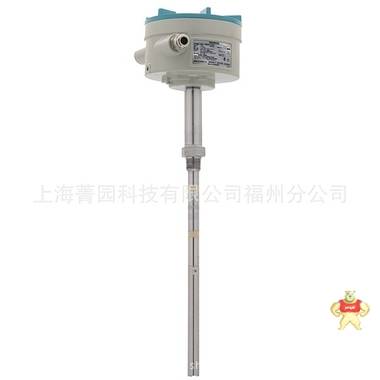

德国 西门子物位计7ML5601-1EA11-1AA0 原装进口

阻旋式物位计SITRANS LPS200概述:

SITRANS LPS200 是一种机械式阻旋式物位计，用于粉末和颗粒
状固体的物位检测。
产品特点
• 经过实践验证的检测散装固体物料的桨叶式物位测量技术
• 高度集成的机械密封
• 电源选择开关
• 独特的摩擦离合器机构
• 不锈钢 1¼"NPT 或 1½ "BSP 螺纹连接
• 可旋转外壳
• 铰接桨叶可用于低密度物料
• 使用过程连接件，安装简单
• 提供耐高温型和可选加长件
应用
这种阻旋式点式物位测量技术对于谷物、饲料、水泥粉、塑料颗
粒及木屑等材料具有优异的检测性能。该阻旋式物位计使用铰接
叶片选项时，可以检测堆积密度低达 35 g/l 3的物料，在使用标
准测量叶片时，可检测堆积密度为 100 g/l 3的物料。
一个带有滑动离合器的低转速齿轮电动机驱动一个旋转的测量叶
片，而该叶片可以感测到 LPS200 安装位置处的存在的物料。当
介质与旋转桨叶接触时，旋转会停止，从而使一个继电器触点闭
合。当桨叶不再被物料覆盖时，旋转就会恢复，继电器返回其正
常状态。
LPS200 设计结构坚固，可以在涉及固体颗粒物料的行业中苛刻
的环境中使用。桨叶的灵敏度可以针对不同的物料性质（如在叶
片上挂料）进行调节。
LPS200 具有几种结构形式，包括紧凑型、延伸型和电缆延伸型。
LPS200 配备有一个可以在多数应用使用的标准叶片，但为了提
高对轻物料的检测灵敏度，也可以安装一个铰接叶片。
• 主要应用：谷物、饲料、水泥粉、塑料颗粒及木屑等散装固体
技术规格
操作模式
测量原理                                   旋转点式物位测量
输入
被测变量                                   高和低
输出
输出信号
• 报警输出                                微型开关，5A，250 V AC，非感应式
                                                 微型开关 SPDT 接点，4A，300 VAC，非感应式
• 启动延时                                标准 (1 rpm 型 )：近似 1.3s可选过程应用 (5 rpm 型 )：近似0.26s
灵敏度                                      可通过弹簧的回复力或测量叶片的几何尺寸进行调节
额定工作条件
安装条件
• 地点                                       室内 / 室外
环境条件
• 环境温度                               -20 ~ 60 °C
• 安装等级                                III
• 污染等级                                2
介质条件                                  固体颗粒
• 温度
- 标准                                       -20 ~ 80 °C
- 可选                                       -20 ~ 350 °C
• 压力（容器）
- 标准                                       最高 0.5 bar
- 可选                                       最高 10 bar
• 最小材料密度
- 标准测量叶片                        • 100 g/l 在叶片和杆被 10 cm 厚物料覆盖的情况下
                                               • 200 g/l 在叶片和杆被多于 10 cm厚物料覆盖的情况下
- 铰接测量叶片                        • 35 g/l 在叶片和杆被 10 cm 厚物料覆盖的情况下
                                               •70 g/l 在叶片和杆被多于 10 cm 厚物料覆盖的情况下
设计
• 材质
- 外壳                                      外涂环氧树脂铝
- 过程连接，测量轴和叶片      不锈钢
• 过程连接                               螺纹 1¼" NPT，1½" BSP
• 防护等级                               IP65/Type 4/NEMA 4
• 导管入口                               2 x M20 x 1.5 或 2 x½" NPT
电源
• 跳线可选                              • 115 VAC，± 15%，50 ~ 60 Hz，
                                                4 VA 或 230 VAC，± 15%，50 Hz，6 VA
                                               • 或 24 VDC，± 15%，2.5 W
标准和认证                              FM/CSA II 类，2 区，E，F，G 组；ATEX II 1/2 DCE
阻旋式物位计SITRANS LPS200常用型号:

7ML5725-1AA11-1AA0     7ML5725-2AA11-1AA0    7ML5725-3AA11-1AA0
7ML5725-4AA11-1AA0     7ML5725-5AA11-1AA0    7ML5725-6AA11-1AA0
7ML5726-1AA11-1AA1     7ML5726-2AA11-1AA1    7ML5726-3AA11-1AA1
7ML5726-4AA11-1AA1     7ML5726-5AA11-1AA1    7ML5727-1AA11-0AA0
7ML5727-2AA11-0AA0     7ML5727-3AA11-0AA0    7ML5727-4AA11-0AA0
7ML5727-5AA11-0AA0     7ML5728-1AA11-1AA0    7ML5728-2AA11-1AA0
7ML5728-3AA11-1AA0     7ML5730-1AA11-0AA1    7ML5730-2AA11-0AA1
7ML5730-3AA11-0AA1     7ML5730-4AA11-0AA1

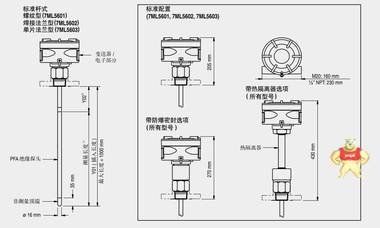

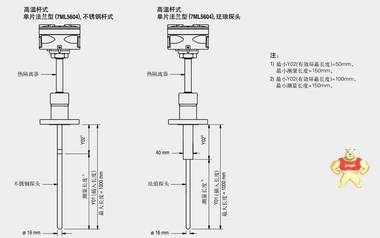

阻旋式物位计SITRANS LPS200尺寸和接线图
