SWL蜗轮丝杆升降机-SWL2.5T-120T型号齐全 好质量让客户满意！

易卖工控网（www.ymgk.com）提供”SWL蜗轮丝杆升降机-SWL2.5T-120T型号齐全 好质量让客户满意！”，产品详情：品牌/厂家：宁泰、型号：SWL1t~120t、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

SWL（QWL）系列—蜗轮丝杆升降机

SWL（QWL）系列蜗轮丝杆升降机是通过蜗轮传动丝杆完成提升、下降、推进、翻转等功能，是一种基础起重部件，已列为JB/T8809-1998标准。广泛用于机械、冶金、建筑、化工、医疗、文化卫生等各个行业。具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点，可以用电动机或其它动力直接带动，也可以手动。

本系列蜗轮丝杆升降机可以自锁，承载能力2.5t-120t,最高输入转速1500r/min,***提升速度2.7m/min，有不同的结构形式和装配形式，工作环境温度在-20℃-100℃之间，提升高度按用户要求制造。

型式

◆结构型式

1型——蜗轮与丝杆为螺纹连接，丝杆作轴向运动。

2型——蜗轮与丝杆为键连接，丝杆上配螺母，丝杆上的螺母作轴向运动。

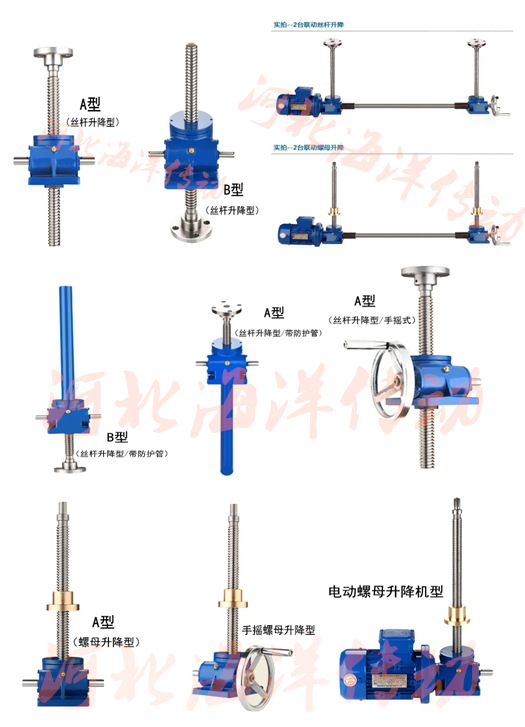

◆装配型式

1型结构形式：

A型：丝杆工作端在上

B型：丝杆工作端在下

2型结构形式：

A型：丝杆工作端在上，螺母上顶或下拉

B型：丝杆工作端在下，螺母下压或上拉

◆丝杆头部型式：

1型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)、Ⅳ型(扁头型)

2型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅲ型(螺纹型)

◆传动比：

升降机蜗轮蜗杆传动分为：普通速比(P)、慢速比(M)，可按用户要求定制速比。

◆提升承载能力：

2.5kN、5kN、10kN、15kN、20kN、25kN、35kN、50kN、100kN、120kN

◆丝杆的防护：

1型升降机丝杆的结构：基本型(无防护)、防旋转型(F)、带防护罩(Z)、防旋转连护罩(FZ)

2型升降机丝杆的结构：基本型、带防护罩型（Z）

型号标记示例

装配型式与结构型式

主要性能参数表

注：

1. ***许用功率是在环境温度为20℃，工作持续率为20%h，蜗杆转速为1500r/min的条件下的参数。

2. 总效率为油脂润滑条件下的参数。

3. 工作环境温度-20℃～+80℃。

4. 在静止状态一般可以自锁。

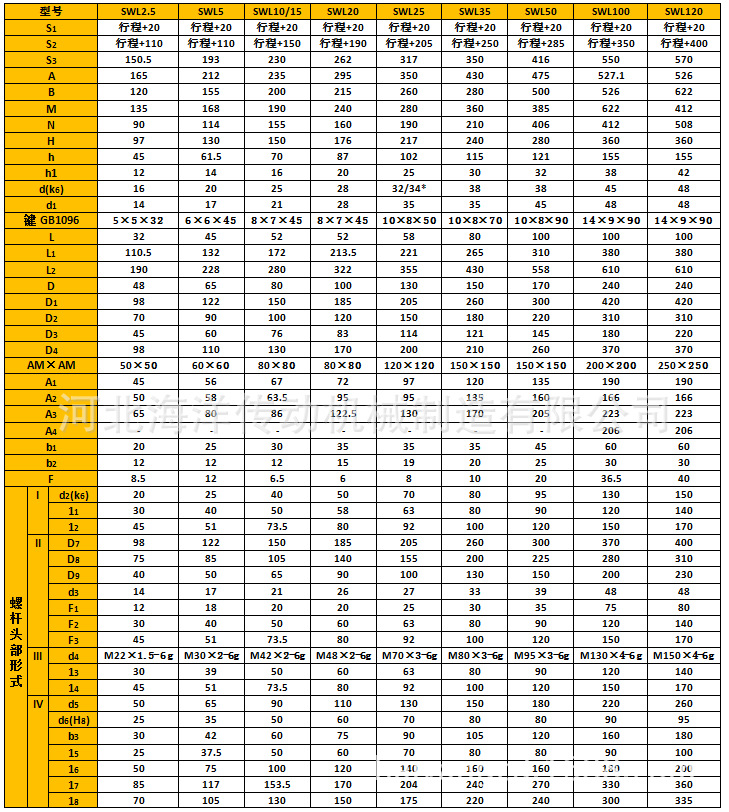

外形及安装尺寸

图片展示
