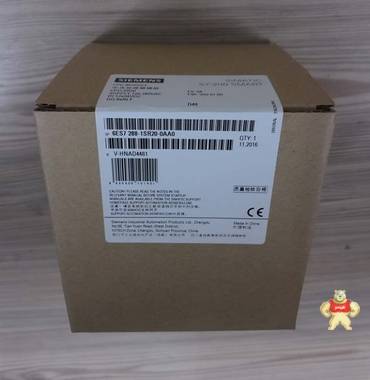

6ES7288-1SR20-0AA0 西门子S7-200SMART CPU SR20 AC/DC/RLY 全新原装

型号

CPU SR20 AC/DC/RLY

CPU ST20 DC/DC/DC

订货号（MLFB）

6ES7 288-1SR20-0AA0

6ES7 288-1ST20-0AA0

常规

尺寸 W x H x D（mm）

90 x 100 x 81

重量

367.3 g

320 g

功耗

14 W

12 W

可用电流（24 V DC）

*** 300 mA（传感器电源）

数字输入电流消耗（24 V DC）

所用的每点输入 4 mA

CPU 特征

用户储存器

12 KB程序存储器/8 KB数据存储器/***10 KB保持性存储器

板载数字 I/O

12 点输入/8 点输出

过程映像大小

256 位输入（I）/ 256 位输出（Q）

模拟映像

56个字的输入(AI)/56个字的输出(AQ)

位存储器（M）

256 位

临时（局部）存储

主程序中 64 字节，每个子程序和中断程序中 64 字节

I/O 模块扩展

6 个扩展模块

信号板扩展

最多 1 个信号板

高速计数器

共4个

单相：4 个 200 kHz

正交相位：2 个 100 kHz

脉冲输出

－

2 个100 kHz

脉冲捕捉输入

12

循环中断

共 2 个，分辨率为 1 ms

沿中断

4 个上升沿和 4 个下降沿（使用可选信号板时，各 6 个）

存储卡

Micro SDHC 卡（可选）

实时时钟精度

+/- 120 秒/月

实时时钟保持时间

通常为 7 天，25 ˚C 时最少为 6 天（免维护超级电容）

性能

布尔运算

0.15 μs/指令

移动字

1.2 μs/指令

实数数学运算

3.6 μs/指令

S7-200 SMART 支持的用户程序元素

POUs

类型/数量

• 主程序：1 个

• 子程序：128 个（0 到 127）

• 中断程序：128 个（0 到 127）

嵌套深度

• 来自主程序：8 个子程序级别

• 来自中断程序：4 个子程序级别

累加器

4 个

定时器

类型/数量

• 非保持性（TON，TOF）：192 个

• 保持性（TONR）：64 个

计数器

256 个

通信

端口数

1 个以太网口/1 个串口（RS485）/1 个附加串口（可选 RS232/485 信号板）

HMI 设备

每个端口 4 个：RS485，SB CM01（RS232/485 信号板）

每个端口 8 个：以太网

编程设备（PG）

以太网：1 个

连接数

以太网：

• 8 个用于 HMI

• 1 个用于编程

• 8 个用于 CPU

• 8 个主动 GET/PUT 连接

• 8 个被动 GET/PUT 连接

串口（RS485）：

• 每个端口 4 个供 HMI 使用的连接

数据传输率

以太网：10/100 Mb/s

RS485 系统协议：9600，19200 和 187500 b/s

RS485 自由端口：1200 到 115200 b/s

隔离（外部信号与 PLC 逻辑侧）

以太网：变压隔离器，1500 V AC

RS485：无

电缆类型

以太网：CAT5e 屏蔽电缆

RS485：PROFIBUS 网络电缆

电源

电压范围

85 ~ 264 V AC

20.4 ~ 28.8 V DC

电源频率

47 ~ 63 Hz

－

型号（续）

CPU SR20 AC/DC/RLY

CPU ST20 DC/DC/DC

输入电流

***负载时仅包括 CPU

***负载时仅包括CPU

120 V AC 时 210 mA（带 300 mA 的传感器电源输出）

24 V DC 时 160 mA（无 300 mA 的传感器电源输出）

120 V AC 时 90 mA（无 300 mA 的传感器电源输出）

24 V DC 时 430 mA（带 300 mA 的传感器电源输出）

240 V AC 时 120 mA（带 300 mA 的传感器电源输出）

***负载时包括 CPU 和所有扩展附件

240 V AC 时 60 mA（无 300 mA 的传感器电源输出）

24 V DC 时 720 mA

***负载时包括 CPU 和所有扩展附件

120 V AC 时 290 mA

240 V AC 时 170 mA

浪涌电流（***）

264 V AC 时 9.3 A

28.8 V DC 时 11.7 A

隔离（输入电源与逻辑侧）

1500 V AC

－

漏地电流，AC 线路对功能地

*** 0. 5 mA

－

保持时间（掉电）

120 V AC 时 30 ms

24 V DC 时 20 ms

240 V AC 时 200 ms

内部保险丝（用户不可更换）

3 A，250 V，慢速熔断

3 A，250 V，慢速熔断

传感器电源

电压范围

20.4 ~ 28.8 V DC

额定输出电流（***）

300 mA（短路保护）

***波纹噪声（＜10 MHz）

＜1 V 峰峰值

隔离（CPU 逻辑侧与传感器电源）

未隔离

数字输入

输入点数

12

类型

漏型/源型（IEC 1 类漏型）

漏型/源型（IEC 1 类漏型，I0.0 到 I0.3 除外）

额定电压

4 mA 时 24 V DC，额定值

允许的连续电压

*** 30 V DC

浪涌电压

35 V DC，持续 0.5 s

逻辑 1 信号（最小）

2.5 mA 时 15 V DC

I0.0 到 I0.3，I0.6 到 I0.7：8 mA 时 4 V DC

其他输入：2.5 mA 时 15 V DC

逻辑 0 信号（***）

1 mA 时 5 V DC

I0.0 到 I0.3，I0.6到 I0.7：1 mA 时 1 V DC

其他输入：1 mA 时 5 V DC

隔离（现场侧与逻辑侧）

500 V AC，持续 1 min

隔离组

1

滤波时间

每个通道可单独选择（点 I0.0 到 I1.3）：

0.2，0.4，0.8，1.6，3.2，6.4 和 12.8 μs

0.2，0.4，0.8，1.6，3.2，6.4 和 12.8 ms

HSC 时钟输入频率（***）

单相：4 个 200 kHz

（逻辑 1 电平 = 15 ~ 26 V DC）

正交相位：2 个 100 kHz

同时接通的输入数

12

电缆长度（***值），以米为单位

屏蔽：500m（正常输入），50m（HSC 输入）；非屏蔽：

I0.0 到 I0.3，屏蔽（仅限此类）：500 m（正常输入），50 m

300m（正常输入）

（HSC输入）

I0.6 到 I0.7，屏蔽（仅限此类）：500 m（正常输入）

所有其它输入：屏蔽：500 m（正常输入）；非屏蔽：300 m

（正常输入）

数字输出

输出点数

8

类型

继电器，干触点

固态－MOSFET（源型）

电压范围

5 ~ 30 V DC 或 5 ~ 250 V AC

20.4 ~ 28.8 V DC

***电流时的逻辑 1 信号

－

最小 20 V DC

具有 10 KΩ 负载时的逻辑 0 信号

－

*** 0.1 V DC

每点的额定电流（***）

2.0 A

0.5 A

每个公共端的额定电流（***）

10.0 A

6 A

灯负载

30 W DC/200 W AC

5 W

通态电阻

新设备***为 0.2 Ω

*** 0.6 Ω

每点的漏电流

－

*** 10 μA

浪涌电流

触点闭合时为 7 A

8 A，最长持续 100 ms

过载保护

无

隔离（现场侧与逻辑侧）

1500 V AC，持续 1 min（线圈与触点）无（线圈与逻辑侧）

500 V AC，持续 1 min

隔离电阻

新设备最小为 100 MΩ

－

断开触点间的绝缘

750 V AC，持续 1 min

－

隔离组

1

2

电感钳位电压

不推荐

L+ － 48 V DC，1 W 损耗

继电器***开关频率

不推荐

开关延迟（Qa.0-Qa.3）

最长 10 ms

断开到接通最长1.0 μs

接通到断开最长3.0 μs

开关延迟（Qa.0-Qa.7）

最长 10 ms

断开到接通最长50 μs

接通到断开最长200 μs

机械寿命（无负载）

10,000,000 个断开/闭合周期

－

额定负载下的触点寿命

100,000 个断开/闭合周期

－

STOP 模式下的输出状态

上一个值或替换值（默认值为 0）

同时接通的输出数

8

电缆长度

屏蔽：500 m；非屏蔽：300 m
