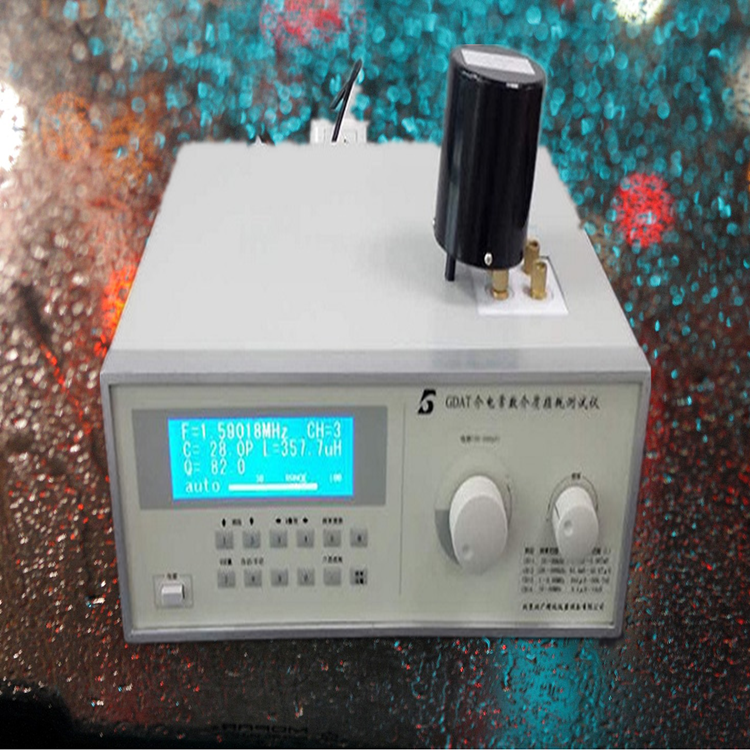

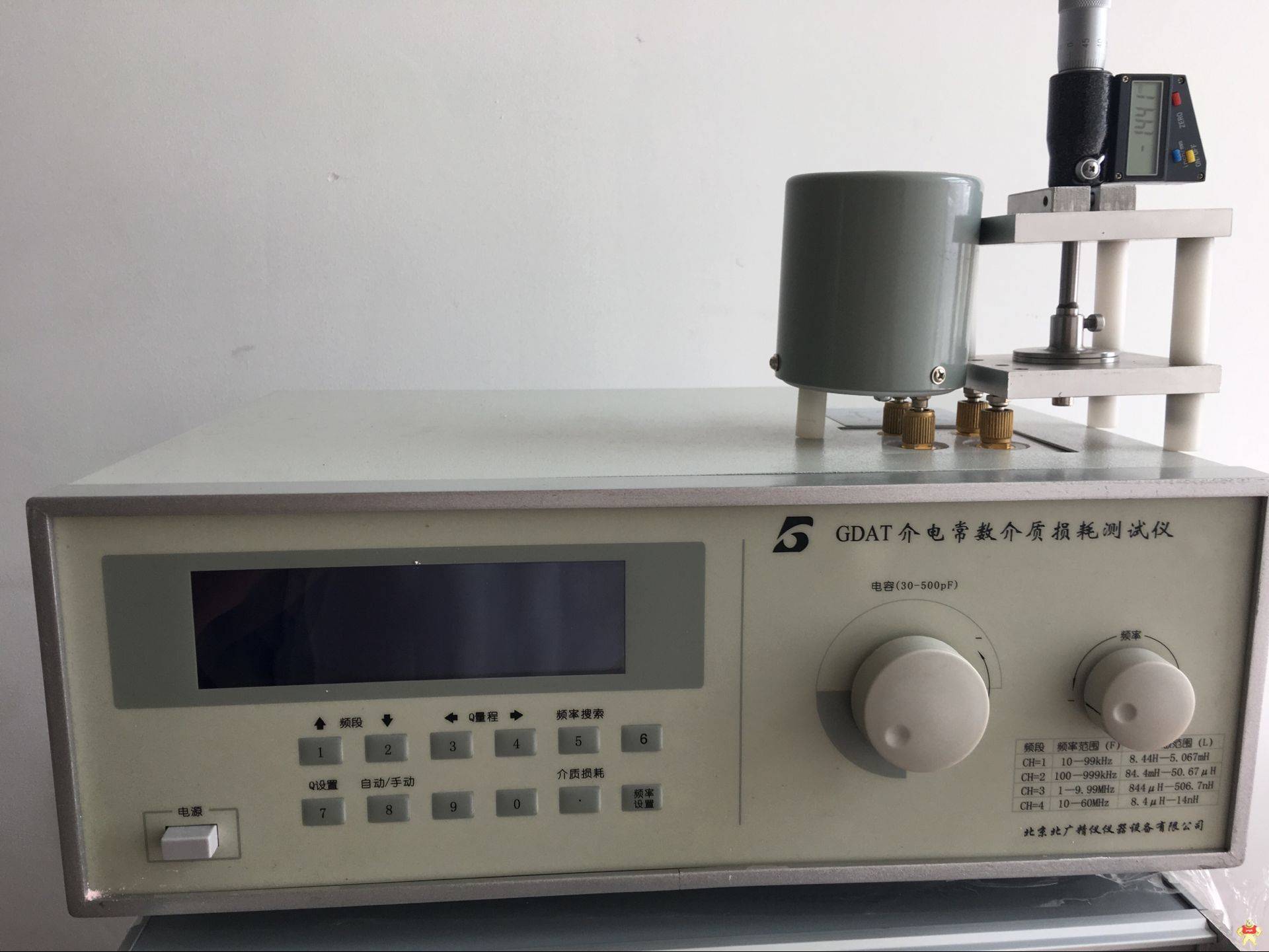

介电常数介质损耗试验仪
（本仪器采用自动搜频，操作更简单）
1，产品型号：GDAT-A
介电常数介质损耗试验仪满足标准：GBT 1409-2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法
介电常数介质损耗测试仪是根据GB/T 1409《测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的试验方法》（等效采用IEC 60250）设计和制造的，并符合JB 7770等试验方法。它适用于在高频（1MHz）下绝缘材料的测试。
2，技术参数：

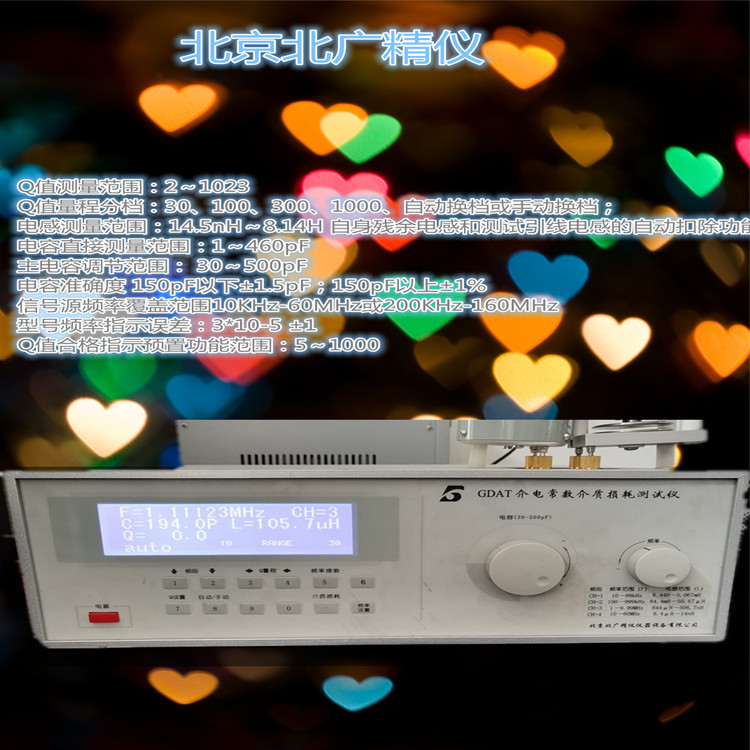

1．Q值测量
a．Q值测量范围：2～1023。
b．Q值量程分档：30、100、300、1000、自动换档或手动换档。
c．标称误差
频率范围（100kHz～10MHz）： 频率范围（10MHz～160MHz）：
固有误差：≤5％±满度值的2% 固有误差：≤6％±满度值的2%
工作误差：≤7％±满度值的2% 工作误差：≤8％±满度值的2%
2．电感测量范围：4.5nH~7.9mH
3．电容测量：1~205
主电容调节范围：18～220pF
准确度：150pF以下±1.5pF； 150pF以上±1%
注：大于直接测量范围的电容测量见后页使用说明

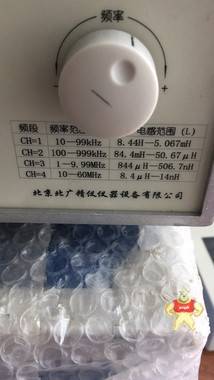

4. 信号源频率覆盖范围
频率范围CH1:0.1～0.999999MHz, CH2: 1～9.99999MHz,
CH3:10～99.9999MHz, CH1 :100～160MHz,
5．Q合格指示预置功能: 预置范围：5～1000。
6．B-测试仪正常工作条件
a. 环境温度：0℃～+40℃；
b．相对湿度：<80％；
c．电源：220V±22V，50Hz±2.5Hz。
7．其他
a．消耗功率：约25W；
b．净重：约7kg；
c. 外型尺寸：（l×b×h）mm：380×132×280。
3，测量范围及误差
本电桥的环境温度为20±5℃，相对湿度为30％－80％条件下，应满足
下列表中的技术指示要求。

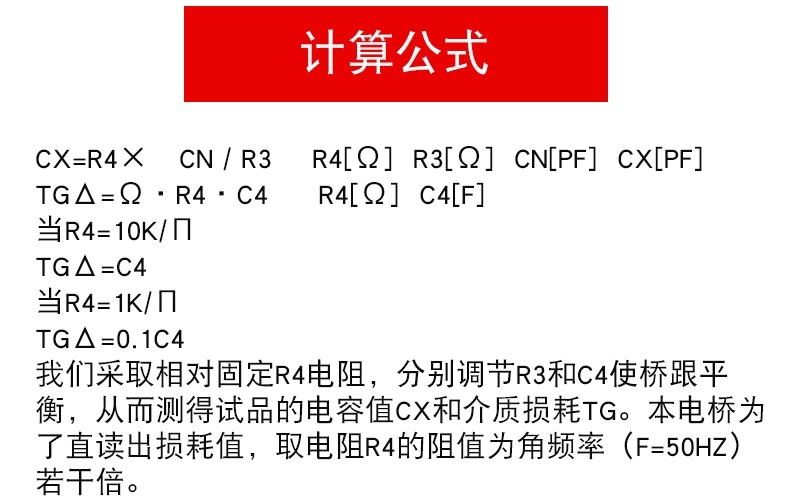

在Cn＝100pF R4＝3183.2（W）（即10K/π）时
测量项目 测量范围 测量误差
电容量Cx 40pF--20000pF ±0.5% Cx±2pF
介质损耗tgd 0～1 ±1.5％tgdx±0.0001
在Cn＝100pF R4＝318.3（W）（即1K/π）时
测量项目 测量范围 测量误差
电容量Cx 4pF--2000pF ±0.5% Cx±3pF
介质损耗tgd 0～0.1 ±1.5％tgdx±0.0001
电桥测量灵敏度
电桥在使用过程中，灵敏度直接影响电桥平衡的分辨程度，为保证测量准确度，
希望电桥灵敏度达到一定的水平。通常情况下电桥灵敏度与测量电压，标准电容量
成正比。
在下面的计算公式中，用户可根据实际使用情况估算出电桥灵敏度水平，在这
个水平上的电容与介质损耗因数的微小变化都能够反应出来。
DC/C或Dtgd=Ig/UwCn(1+Rg/R4+Cn/Cx)
式中：Ｕ为测量电压 伏特（Ｖ）
ω为角频率 2pf=314(50Hz)
Ｃｎ标准电容器容量 皮法（pＦ）
Ｉｇ通用指另仪的电流5X10-10 安培（Ａ）
Ｒｇ平衡指另仪内阻约1500 欧姆（W）
Ｒ４桥臂R4电阻值3183 欧姆（W）
Ｃｘ被测试品电容值 皮法（ｐF）
2.3 电容量及介损显示精度：
电容量： ±0.5%×tgδx±0.0001。
介 损： ±0.5％tgdx±1×10-4
2.4 辅桥的技术特性：
工作电压±12V，50Hz
输入阻抗>1012 W
输出阻抗>0.6 W
放大倍数>0.99
不失真跟踪电压 0～12V（有效值）
2.5 指另装置的技术特性：
工作电压±12V
在50Hz时电压灵敏度不低于1X10-6V／格， 电流灵敏度不低于2X10-9A／格
二次谐波 减不小于25db
三次谐波 减不小于50db
4，标准配置：
高配Q表 一只

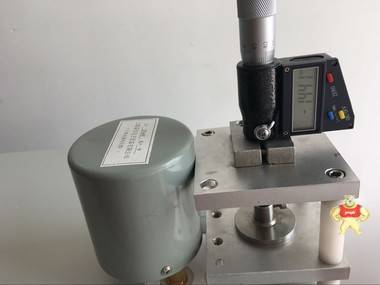

试验电极 一只 （c类）
电感 一套 （9只）
电源线 一条
说明书 一份
合格证 一份
北京北广精仪仪器设备有限公司
下单前请电话咨询！ 01066024083\18911397564
