固体绝缘材质电压击穿试验仪\介电击穿强度试验仪\耐电压击穿测试仪\电气强度测试仪\介电强度测定仪

易卖工控网（www.ymgk.com）提供”固体绝缘材质电压击穿试验仪\介电击穿强度试验仪\耐电压击穿测试仪\电气强度测试仪\介电强度测定仪”，产品详情：品牌/厂家：北广精仪、型号：BDJC-50KV、成色：全新、货期：期货 3天内发货、保修：1095天，更多产品详情就上易卖工控网。

电压击穿试验仪 （西门子中央单元cpu结合无线蓝牙控制 自动巡航检测技术支持人机分离 异地操作 国内）

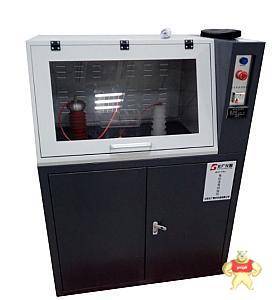

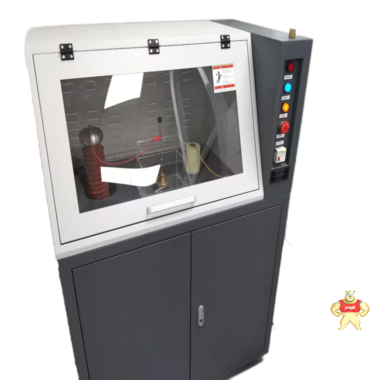

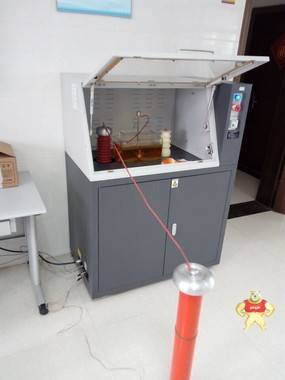

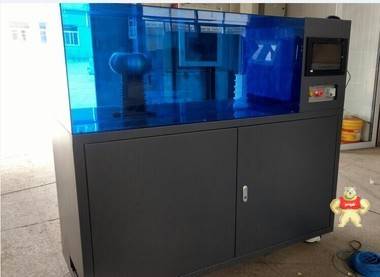

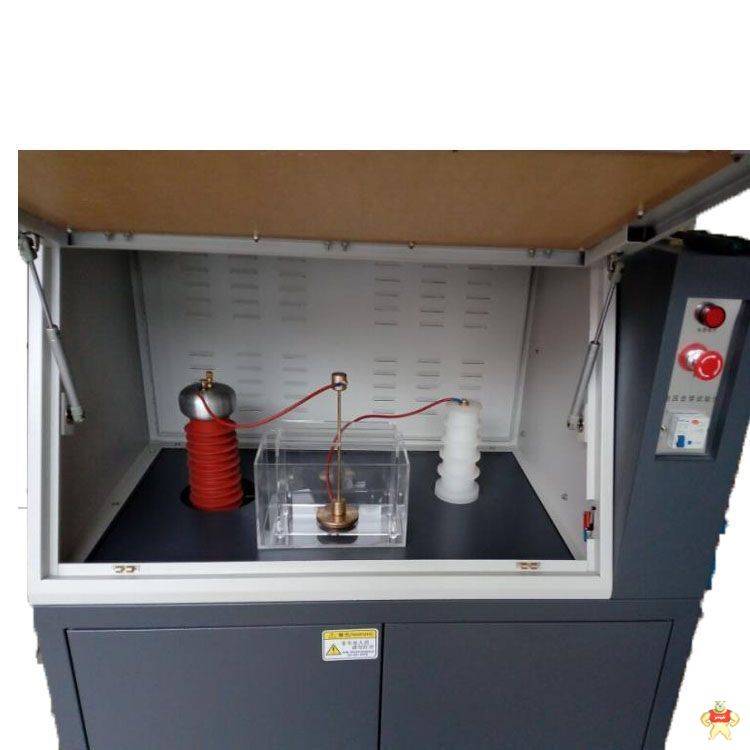

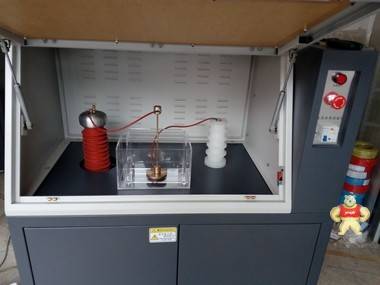

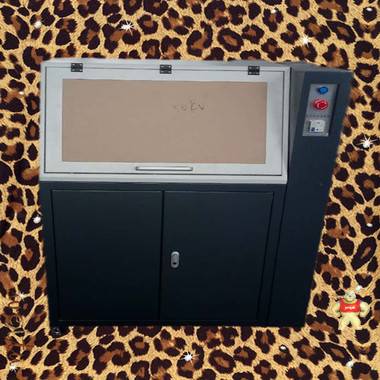

产品名称：固体绝缘材质电压击穿试验仪\介电击穿强度试验仪\耐电压击穿测试仪\电气强度测试仪

产品型号：BDJC-50kv

控制方式：微机控制

满足标准：

GB1408-2006 绝缘材料电气强度试验方法

GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验

GB/T3333 电缆纸工频电压击穿试验方法

HG/T3330绝缘漆漆膜击穿强度测定法

GB12656 电容器纸工频电压击穿试验方法

ASTMD149固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度的试验方法.

液体：

《中华人民共和国国家标准-绝缘油击穿电压测定法-GB/T 507-2002》

《中华人民共和国电力行业标准-绝缘油介电强度测定法-DL429.9-91》

主要适用于固体绝缘材料，液体绝缘材料的击穿强度。

同时测得工频交流电压与直流电压的击穿强度和耐压强度的测试 可设定梯度耐压的试验 使梯度时间自由调整。

本仪器由pc控制，通过我公司自主研发的全新智能数字精密嵌入式西门子中央单元cpu系统与上位机软件控制两部分来完成，通过pc USB 串口获得数据传送数据高达 3M/S是RS232串口无法比拟的 让上位机与下位机通讯无延迟使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据，电流实时采集。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印，修改试验数据。并且提取试验数据分色对比。人性化明显

一、试验软件简介：

此设备软件外观由专业的美工设计：

人员管理：可添加多人同时使用此软件不同人员设定不同密码 交叉使用互不干扰 （如一人使用可删除设定密码 直接进入软件）

参数管理：高压保护可选、耐压时间可选、 梯度步进可选 、漏电流和过压可选、灵敏的漏电压可选、漏电可选 、升压速度可自由设定（0-5kv 无极环入）试验结果可选异地操作选定 、人机分离选定等

结果调取：试验结果保存调取、人员选定调去 、试验结果可根据客户要求操作整理 、支持5次以上彩线对比、自动整取添加试验数据。

产品优势：

西门子cpu中央单元处理器是目前采集精度稳定的采集系统

无线蓝牙控制摆脱距离困扰人机分离使用更加方便。

双向电压电流干扰抑制技术

淘汰老软件的频繁死机 精度差 危险性高升级新软件 带自检功能 和预警提示功能 更增加电流电压双向判断支持无线安全控制！

二、技术要求：

01、输入电压：交流 220 V

02、输出电压：交流 0--50KV;

直流 0—50kv

03、电器容量：3KVA

04、高压分级：0—50KV，（全程可调）

05、升压速率：0.01KV/s-5kv/s 可调

（备注：满足标准要求并可以根据用户需求设定不同的升压速率）

06、试验方式：

直流试验：1、匀速升压 2、梯度升压 3、耐压试验

交流试验：1、匀速升压 2、梯度升压 3、耐压试验

07、试验介质：空气，

08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。

09、仪器配备先进的故障报警系统 避免用户操作故障仪器发生危险。（上位机报警和下位机报警、和零电压报警。）

10、支持软件共享不同电脑蓝牙异地操作要求。

11、电压试验精度：≦1%

12、试验电压连续可调： 0--50KV。

13、电流可采集到mA级 并且实现实时采集。

14、可选择出具国家一级计量单位校准证书或出具客户指定计量单位的证书

15、电源：220v±10%的单相交流电压和50Hz±1%的频率

16、电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器 额定波动电压30%）

17、升压装置：采用先进的无触点原件匀速升压淘汰前款机械调压

18、耐压时间：0-7H保持相对电压（软件设定）

19、耐压式样：固体；液体。

20、带有方便拆装的油浴槽（可根据客户需要，也可不要油浴槽）

21、机箱材质：整体喷塑

22、支持人机分离异地操作 开创国内控制机器新篇章 （无线蓝牙控制 ）

23、控制方式：无线蓝牙控制

24、通讯方式：采用全国技术无线蓝牙控制，支持 232/USB/亚太区域网络端口

25、击穿判断方式：高电压判断、漏电流判断。

26、检测方式：自动巡航检测

27、使用条件：环境温度：（23±2）℃ 环境湿度：（50±5）%

三、安全保护：

本机具有完善的安全防护措施：

本实验仪电路保护控制：跳闸后电压自动回零

1、超压保护

2、试验过流保护

3、试验短路保护

4、安全试验门保护

5、软件误操作保护

6、零电压复位保护

7、试验漏电保护

8、独立接地保护

9、试验结束放电保护

10、设备故障报警保护

四、主要部件 品牌
高压变压器 三鑫华泰
cpu控制模块             西门子中央处理单元
远程蓝牙发射模块          优派克eupec 耐压——1200v电流—400A
远程蓝牙接收模块          优派克eupec
电 机 BDI
升压调压器                正泰
仪表                     霍尼韦尔
电压传感器                CEWE
电流传感器                CEWE
独立控制模块             北京北广
电缆                     阳谷电缆
开关、指示灯等 ABB

系统故障检测               北京北广

系统故障报警               北京北广

五、设备主要配置

设备标准配置

01 试验主机                        一台

02高压发生器50kv                 一套

03试验电极                        二套 (国标1408.1)

04试验油箱                        一只

05放电系统                        一套

06控制系统                        一套

07数据采集系统                    一套

08试验软件                        一套

09计算机                          一套 可选PC/EPC

10喷墨打印机                      一台       选购

11产品使用说明书                  一份

12计量证书（航天院） 一份 选购

13产品合格证                      一份

14电子稳压器                      一台

15随机清单                        一份

16绝缘手套                        1套

17绝缘脚垫                        2米        选购

18蓝牙发射器                      一支       选购

19蓝牙接收器                      一支       选购

此设备可分选：

10kv    20kv    50kv     80kv     100kv    150kv
