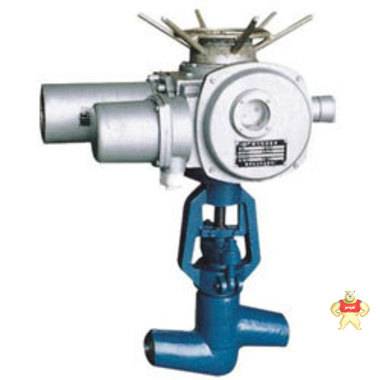

易卖工控网(www.ymgk.com)提供”电站用对焊楔式截止阀J61Y/J61YP54”,产品详情:品牌/厂家:其他品牌、型号:J61Y、成色:全新、货期:期货 7天内发货、保修:365天,更多产品详情就上易卖工控网。
注意!付款前请联系在线客服,看看有没有货,价格是否有变动,直接拍下有可能无法为您发货,耽误您的宝贵时间。
适用范围
该电站阀门适用于城建、化工、冶金、石油、制药、食品、饮料、环保
应用规范
| 设计与制造 | JB/T3595 | |
| 连接端尺寸 | 结构长度 | JB/T3595 |
| 焊端尺寸 | JB/T79 | |
| 检验与试验 | JB/T3595 | |
| 材料 | 碳钢 | GB/T12229 |
| 合金钢 | ZB/J98015 JB/T5263 | |
| 标志 | GB/T12220 | |
| 供货 | JB/T7928 | |
主要零件材料及主要用途
| 型号 | 阀体 | 阀盖 | 阀瓣 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度 |
| J61Y-(320) | A105 | 2Cr13+ Stellite12 | D507Mo | 2Cr13 | 柔性石墨 | 水、蒸汽 | 425 | |
| J61Y-(320)PI | Ocr18Ni9Ti(F321) | 321+ Stellite12 | Stellite6 | 321 | 柔性石墨 | 水、蒸汽 | 540 | |
| J61Y-P54(170) | 12CrLMoV | 12CrMoV+ Stellite12 | Stellite6 | 25CrMo1Va | 柔性石墨 | 蒸汽 | 570 | |
主要外形尺寸、连接尺寸及重量
| 型 号 | 公称直径 NP(Mpa) | 公称通径 DN(mm) | 标准值 | 参考值 | |||||||
| L | d | D1 | D2 | h | Do | H | H1 | 质量(Kg) | |||
| J61Y-320 | 32 | 10 | 110 | 10 | 12 | 24 | 13.5 | 160 | 215 | 36 | 5.7 |
| J61Y-P54170 | P5417 | 10 | 110 | 10 | 12 | 24 | 13.5 | 160 | 215 | 36 | 5.7 |
| J61Y-320 | 32 | 15 | 150 | 113 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
| J61Y-320PI | 32 | 15 | 150 | 13 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
| J61Y-P54200V | P5420 | 15 | 150 | 13 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
| J61Y-320 | 32 | 20 | 150 | 19 | 22 | 35 | 18 | 200 | 247 | 47 | 9.9 |
| J61Y-P54170V | P5417 | 20 | 150 | 19 | 22 | 35 | 18 | 200 | 247 | 47 | 9.9 |
| J61Y-320 | 32 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
| J61Y-320PI | 32 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
| J61Y-P54200V | P5420 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
| J61Y-320 | 32 | 32 | 180 | 27 | 31 | 52 | 24 | 240 | 282 | 66 | 12.8 |
| J61Y-P54170 | P5417 | 32 | 180 | 27 | 31 | 52 | 24 | 240 | 282 | 66 | 12.8 |
