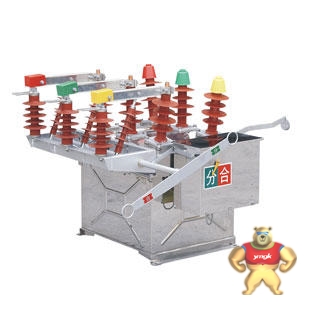

ZW8-12FG 成套电气

易卖工控网（www.ymgk.com）提供”ZW8-12FG 成套电气”，产品详情：品牌/厂家：威川、型号：ZW8-12FG、成色：全新、货期：期货 3天内发货、保修：365天，更多产品详情就上易卖工控网。

具有特点：无燃烧、安全、免维护、体积小、重量轻（＜850kg）和使用寿命长等特点。
1）型号中的Z是代表真空负荷，W是代表户外用，12是代表电压，Z是代表智能分界，G是带隔离。
2）产品介绍；本断路器有手动操作和电动操作，有带电压互感器，有不锈钢铁壳。
3）630A-1250A是代表电流，20KVA-25KVA-31.5KVA是代表短路断开电流。
6）公司发货时间1-2天时间，货是从浙江省出发。
7）户客订货要注意以下几点，第一是电压是多大，电流是多少，操作是否电动和手动，操作电压有48V-110V-220V。
8）如果有不懂的，客户可打公司电话咨询。
9）产品如果有问题，省外48小时到达，省内24小时到达维护，客户可放心所用。
————概述；
户外户内真空断路器综合了目前国内柱上断路器的优点，威川电气吸收了柱上的自动分段器的成熟经验，性能上领先于国外国内同类产品，户外高压真空断路器（以下简称断路器）为额定电压12KV，三相交流，生产公司FZW28-12F户外高压真空负荷断路器综合了目前国内柱上断路器的优点，威川电气吸收了国内先进真空负荷断路器分段器的成熟经验，性能上领先于国外国内同类产品FZW28-12T/630-20适用于额定电压12KV三相交流50HZ的供电网络中；主要用于开断负荷电流、变压器空载电流、电缆充电电流以及关合负载电流；具有分断、隔离、连结、切换等功能；隔离开关打开有明确的开断断口，提高电站捡修人员的安全，可替代断路器作为变压器的保护组件，使之显得更经济、更适用，是城网、农网改造中的更新换代产品，特别适于无人值守变电所。
适用于交流50Hz、电压10~12kV的三相配电网络系统，该重合器是能够按照规定的开断和复合顺序在交流线路中自动进行开断和重合操作，并在其后自动复位或闭锁的自具控制保护功能的高压开关设备，与分断器等配合使用，可以不靠另外控制系统实现配电自动化，这种系统可以快速分段和隔离故障，将停电范围缩至最小，网农网改造的理想设备。重合器由断路器本体、电压互感器及重合控制器组成。

断路器采用全封闭结构，密封性能好，具有很高的防潮、防凝露性能，特别适应于严寒或潮湿地区使用。三相支柱及电流互感器采用进口户外环氧树脂固体绝缘或户外硅橡胶材料压注，具有耐高低温、耐紫外线、耐老化的特点，可保障户外长期安全作用。断路器采用小型化弹簧操作机构，分、合闸能耗低；断路器传动采用直动方式，分合闸部件少，主要功能有单相接地保护,可靠性高。操作机构置于密封的机构箱中，解决了开关锈蚀的问题，提高了断路器的可靠性。

智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复电，也可隔离永久故障，实现配网自动化。智能断路器具备1～3次重合闸功能，且重合器参数可以整定。智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

隔离开关打开有明确的开断断口，提高电站捡修人员的安全，可替代断路器作为变压器的保护组件，使之显得更经济、更适用，是城网、农网改造中的更新换代产品，特别适于无人值守变电所。已经过严格的形式试验和长期试运行考核,各项技术性能指标均达到GB3804和IEC标准；产品底架采用不锈钢材料或热镀锌外加防紫外线保护的碳钢，确保了机体在户外环境下的正常运行，零部件采用不锈钢材料，保障了负荷开关的耐用性、稳定性和防水、防盐雾等性能； 其特点是：体积小、重量轻、外形美观、操作简单、高参数、开断能力大、安全可靠、电寿命长、可频繁操作、少维护、断口明显等特点；操作方式可手动、电动、远程控制；安装方式单杆双杆安装。雷电冲击耐受电压75KV：相间电机以及减速系统还有一定的惯性，使机构和负荷开关有很大的惯性冲击，减少了操动机构和负荷开关的使用寿命，因此我公司通过采用电子刹车电路，大大提高了操动机构和负荷开关本体的使用寿命以及整体性能。

户外高压真空断路器（以下简称断路器）为额定电压12KV，三相交流，生产公司FZW28-12F户外高压真空负荷断路器综合了目前国内柱上断路器的优点，威川电气吸收了国内先进真空负荷断路器分段器的成熟经验，性能上领先于国外国内同类产品FZW28-12T/630-20适用于额定电压12KV三相交流50HZ的供电网络中；主要用于开断负荷电流、变压器空载电流、电缆充电电流以及关合负载电流；具有分断、隔离、连结、切换等功能。功能单一的一次设备在配电网络的应用中日益显示出其不便之处。,智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；,开关还可以按用户的需要，能以负荷开关-隔离开关-HY5WZ-17/50避雷器等方式组合，按组合电器的形式供货。,实现配网自动化。
————适用条件；
*无经常性的剧烈振动；
*无强力腐蚀气体、介质的场所（如各种酸、碱、浓烟等）；
*防污秽嫩里Ⅳ级；
*储存温度﹣40℃～+85℃

*风压：不超过700Pa(相当于风速34m/s)；
*地震烈度：不超过8度；
*污秽等级：Ⅳ级；
****日温差：不超过25度；
*相对湿度：日平均不大于95％，月平均不大于90％；
*无易燃、爆、炸危险、化学腐蚀及剧烈振动的场所。

————结构和原理；
——结构特点
A、海拔：≤2500m；
B、周围空气温度：最高+40℃，最低-35℃；
C、风压不超过700Pa(相当于风速34m/s)；
D、地震烈度不超过8度；
E、空气污染程度：Ⅲ级；
F、最高日温差：不超过25℃


——动作原理；

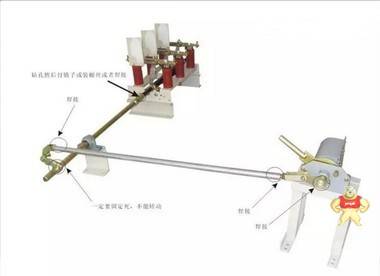

开关手动操作：合闸；将操作手柄插进操作连锁部件的负荷开关主轴孔内，按面板提示方向旋转，主轴带动四连杆储能机构使合闸弹簧被压缩，当机构过死点时，脱扣装置的扣板解扣，在合闸弹簧的作用下，开关迅速合闸。分闸：反方向旋转操作手柄，主轴带动储能机构旋转，此时储能机构中的自锁装置被分闸杠杆解锁，在分闸弹簧的作用下，开关迅速分闸。手动机构也可以装上电磁分励脱扣器，分闸是接通电源即可。

————参数详情；
依次为： 名  称、 单位、规格参数

额定电流                          A      1250、1600、2000
额定短时耐受电流          kA     25、31.5
额定峰值耐受电流          kA     63、80

额定操作顺序                                O—0.3s—CO—180s—CO
开断时间                                        ms     ≤80
额定短路开断电流开断次数         次     20

额定短路持续时间          s      4
额定短路开断电流          kA     25、31.5
额定短路关合电流          kA     63、80
