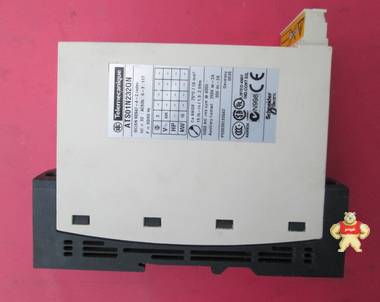

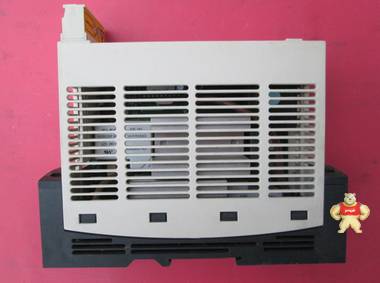

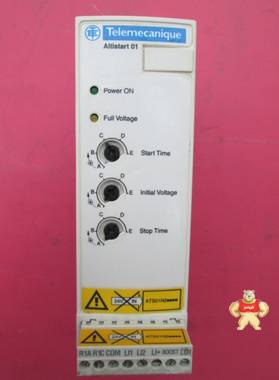

100%原装施耐德三相15KW软起动器 ATS01N232QN 水泵负载

易卖工控网（www.ymgk.com）提供”100%原装施耐德三相15KW软起动器 ATS01N232QN 水泵负载”，产品详情：品牌/厂家：施耐德、型号：ATS01N232QN、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

 ..

















.....

单相110 - 230 V – 3相200... 480 V 50/60 Hz – 0.37至15 kW*

应用范围

产品信息：

ATS-22D75Q ，ATS22 软起动-软停止单元，三相电源电压230-440V,连接至电机电源线，电机功率根据－标准以KW为单位给出。220V控制电源，电机铭牌所示功率：400V下的功率37KW，出厂设置电流75A。

施耐德Altistart22 ATS22 ATS-22通用软起

优点
1.降低您的运行成本
2.简化连线
3.保护您的电气设施
4.高度集成的产品为您节省更多空间

介绍
ATS 22软起动-软停止单元通过电压和转矩, 对额定功率在4至400 kW范围内的三相鼠笼式异步电机进行受控起动和停机。
它的出厂设置适用于采用10级电机保护等级的标准应用。
ATS 22软起动-软停止单元的设计旨在满足十分重视鲁棒性、人员和设备安全性以及调试便捷性的应用场合的性能要求。
旁路功能(基于一个旁路接触器) 已集成在软起动器内部, 使用更加简易。此方式适用于在起动过程结束时需要对起动器进行旁路以达到限制软起动器热耗散量等目的的应用场合。
ATS 22软起动-软停止单元带有一个集成式显示终端，用户可以使用它来更改编程、调整或监测参数，以便根据客户需求来对应用进行调整和定制。
此单元还具有针对电机的热保护以及针对机械的监测功能，而且可以使用SoMove设置软件，迅速完成参数设置。

应用
ATS 22软起动-软停止单元所集成的功能与建筑、基础设施及工业领域中各种常见应用类型相兼容：
1.离心泵、活塞泵
2.风机
3.螺杆式压缩机等
4.物料搬运(输送机等)
5.专用机械(搅拌机、混料机、离心机等)
ATS 22软起动-软停止单元是一种真正节约成本的解决方案，它可以：
1.降低安装成本，通过优化产品尺寸、集成旁路功能并缩短连线时间来实现。
2.降低电气配电系统的负担，通过降低电机起动过程中的线路电流峰值和电压降落来实现。
3.降低设备运行成本，通过减小机械应力来实现。
ATS22 通过对电机3相绕组的控制， 充分保证了在任何情况下(有或没有负载、全部
的电压和功率范围等) 的性能均能满足要求。

产品
ATS 22 软起动-软停止单元产品用于功率范围在4至400 kW的电机，包含2 个电压系列：
1.230 V至440 V、50/60 Hz的三相电源电压(ATS 22●●●Q) 。
2.208 V至600 V、50/60 Hz的三相电源电压(ATS 22●●●S6和ATS 22●●●S6U)。
选件
ATS 22软起动-软停止单元系列还提供多种选件：
1.在采用IP 54/NEMA 12或IP 65保护等级(取决于型号) 的落地式机箱的正面可以安装一个远程显示终端。它可提供与集成的显示终端相同的功能。
2.用以增加允许的起动次数的附加风扇。
3.SoMove lite设置软件。
4.端子保护罩，以确保符合IP 20保护等级。

选型依据
ATS 22软起动-软停止单元适用于标准应用场合
除所选的应用类型之外，起动器的选择还取决于以下主要依据：
1.电机铭牌上标注的功率和额定电流。
2.该应用的负载因数。
在选择ATS 22软起动-软停止单元时也需要考虑起动容量：
起动容量
10级保护等级的电机的标准起动容量为：
1.从冷态开始、在S1电机工作负荷条件下，为3.5 In持续40 s
2.在S4电机工作负荷条件下，负载系数为95％，为3.5 In持续20 s
注：
S1电机工作负荷对应于起动后为恒定负载运行、使之可实现热平衡的情形。
S4电机工作负荷对应于一个由起动、恒定负载运行以及空闲期组成的负载周期。

...............
