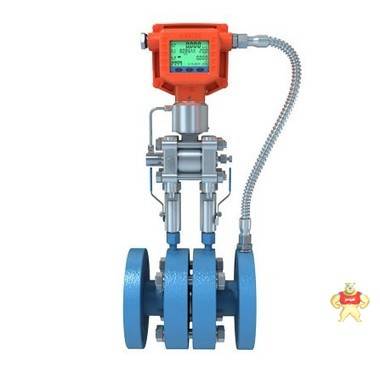

一体化多参量孔板流量计ACF-1KB

易卖工控网（www.ymgk.com）提供”一体化多参量孔板流量计ACF-1KB”，产品详情：品牌/厂家：安森、型号：ACF-1KB、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

多参量孔板流量计产品简介

多参量孔板流量计ACF-1-KB结构简单，无可动部件、长期使用稳定可靠，精度高。标准化程度高，线性好，可不必进行实流标定。孔板流量计使用灵活方便；国内目前流量测量中应用最广泛的仍然是差压式流量计，据有关资料的估计占流量仪表总用量的75%-85%之间。它在蒸汽锅炉、石油、化工、钢铁、电力、水利、造纸、制药、食品和化纤等行业中被广泛使用。

孔板流量计的安装要求：对直管段的要求一般是是前10D后5D，因此在选购孔板流量计时一定要根据流量计的现场工况情况来选择适合现场工况的流量计。

多参量孔板流量计测量原理

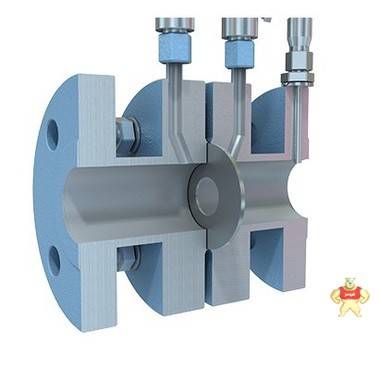

充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。

多参量孔板流量计产品专利

实用新型专利证书
①ZL 2008 2 0028605.1  《数字仪表的按键和显示装置》
②ZL 2012 2 0299081.6  《一体化静压、差压检测装置》
③ZL 2009 2 0062360.9  《一种微功耗低压降传感器恒流驱动电路》
④ZL 2011 2 0549792.X  《一种一体化多参量差压流量计》
⑤ZL 2013 2 0529448.3  《一种一体化多参量流量仪表表头》

外观设计专利证书
⑥ZL 2013 3 0412222.0  《仪表表头》

多参量孔板流量计产品特点

-结构简单、安全可靠、寿命长，适用于单井天然气、煤层气计量；
-方便更换孔板，可大范围调整测量量程，满足单井产能各阶段变化需要；
-无需实流标定，高精度，方便批量生产；
-耐高低温，耐高压，可测气体、液体、蒸汽，适用范围广；
-同时显示累计流量、瞬时流量、压力、温度；

多参量孔板流量计产品参数

公称通径
DN20～DN1000

公称压力
（0～32）MPa

介质温度
（-50～700）℃

系统精度
0.5级、1级、1.5级、2.0级、3.0级

量程比
4 ：1

直管段要求
前10D，后5D

连接方式
法兰夹持式，管道焊接式、一体嵌入式

环境温度
（-30～70）℃

供电方式

内电：3.6V工业锂电池

外电：（7～30）V直流

输出信号
（4～20）mA DC或RS485

防爆等标志
ExdIICT6

外形尺寸
（单位：mm）
