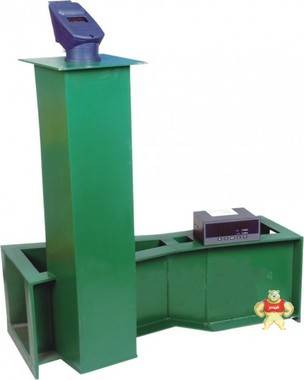

超声波明渠流量计  河道流量计    污水流量计
  • 超声波明渠流量计  河道流量计    污水流量计

超声波明渠流量计 河道流量计 污水流量计

产品价格:
¥ 4200.00
立即咨询:
点击这里给我发消息 在线咨询 点击这里给我发消息 QQ咨询
牌:
汇通
号:
HT-MZ
色:
全新 | 保修365天

此商品已下架(提示)

诚信认证:
在线客服
产品分类

易卖工控网(www.ymgk.com)提供”超声波明渠流量计 河道流量计 污水流量计”,产品详情:品牌/厂家:汇通、型号:HT-MZ、成色:全新、货期:期货 7天内发货、保修:365天,更多产品详情就上易卖工控网。

简介:
HT-MZ系列超声波明渠流量计是用于测量企业自流管(渠)道污水排放计量的新型流量仪表,简称“污水流量计”。它广泛用于石油、化工、纺织、制药行业的污水排放计量,是城市污染防治和环保部门监控污水排放的必要仪表之一,也是水利部门农灌水排放计量的必备仪表。
该流量计采用水力测流、超声波测位、微电脑处理、数字显示等技术,能在较恶劣的环境下安装、自动计量,具有较高的可靠性和较强的抗干能力。安装维护方便,读数简捷。

原理:
HT-MZ明渠流量计是根据特定形状的巴歇尔计量槽/堰板计量槽,保证其一定液位高度,得知一定流量,选用巴歇尔槽/堰板计量槽作为特定流道,测量精度高,安装方便,传感器测量出液位高度,通过89C52系列单片机处理得出瞬间流量和累计流量值,流量可用下式表示:
Q=KHn
Q:瞬间流量(t/h) K:流量常数
H:液位高度 n:n次方值
瞬间流量经累计积算处理得出累计流量。

先进性:
1、污水泡沫对其测量无任何影响:
彻底解决泡沫影响测量的难题,由于超声波的固有特性,很难穿透泡沫测量到真实水位,导致无法计量。

2、免调试,自动调零,通电就正常工作:传感器和计量槽一体化的设计,避免了繁琐和专业的调试过程,给用户带来极大的方便。

3、传感器采用美国进口元器件装配,超高灵敏度:用摩托罗拉公司的集成电路可设计出短量程的高灵敏度传感器,使测量精度达0.2%。

4、计量槽(堰板)由厂家生产,比用户自己做更精确:进口的明渠流量计厂家都要求客户自己制作计量槽,由于不专业,带来较大误差,而且用户也麻烦。

5、信号超强,远传距离达2000米:传感器信号经处理放大后,远传能力大大增强,抗干扰能力也大大增强,远超过一般厂家的20米限制。

6、敞开自流型流量计,可测量非满管流量:窨井三角堰明渠流量计是专门为地下窨井自流非满管的管道设计开发的流量计。

7、历史记录查询功能,显示日报表、月报表、年报表:可方便环保部门对用户进行计量结算和记录跟踪查询。




各种型号的巴歇尔槽(PVC材质、不锈钢材质




主要技术参数:
量程:20t/h、50t/h、150t/h、400t/h、900t/h、1500t/h、3000t/h、5000t/h、8000t/h、10000t/h
精度:1.0级
显示仪表温度:0℃~50℃             介质温度:0℃~+60℃
传感器温度:-30℃~+60℃             压力:自由流
流道形式:巴歇尔槽/三角堰板/矩形堰板       防护等级:IP65
供电电源:220VAC 50HZ              前直段:1~3米
显示:双窗口,8位LED累计流量和4位LED瞬间流量   消耗功率:≤15W
巴歇尔槽明渠尺寸要求:
型   号 适用渠道(宽×高)mm 最小流量(t/h) ***流量(t/h)
HT-MZ—20 ≥200×250 0.32 20
HT-MZ—50 ≥250×300 0.65 50
HT-MZ—150 ≥300×500 2.77 115
HT-MZ—400 ≥400×650 5.40 400
HT-MZ—900 ≥600×800 9.00 900
HT-MZ—1500 ≥840×1000 12.6 1500
HT-MZ—3000 ≥1200×1000 45.0 3000
HT-MZ—5000 ≥1680×1100 108.0 5400
HTMZ—8000 ≥1920×1100 126.0 7200

三角堰板/矩形堰板明渠尺寸要求:
型号规格 ***流量(t/h) 适用渠道(宽×深) 最高水位(mm)
HT-MZ-Y-50 50 ≥400×350 277
HT-MZ-Y-80 80 ≥500×470 390
HT-MZ-Y-150 150 ≥600×570 484
HT-MZ-Y-250 250 ≥800×650 540
HT-MZ-Y-500 500 ≥800×650 510
HT-MZ-Y-800 800 ≥800×850 655
HT-MZ-Y-1000 1000 ≥1000×850 707
土建安装:
在安装前首先察看地形,进水口必须高于出水口,确保有水位差,出水畅通,这是成功安装巴歇尔槽明渠流量计的关键。

安装巴歇尔槽的最关键点
必须保证巴歇尔槽下游有水位差,排放畅通,不会积水

HTSJ智能流量显示仪
HTSJ智能流量显示仪是我厂开发的新产品,CPU是采用AT89C52微处理器,在通用软件支持下,能同时对累计流量和瞬间流量进行显示。

主要特点:
(1)仪表可同时显示累计流量和瞬间流量。
(2)可输出标准电流信号4~20mADC.
(3)断电数据保护功能,数据保留时间十年。
(4)可带打印输出,定时打印功能(选配)
(5)可输出累计流量值的脉冲信号(选配)

主要技术指标:
(1)输入信号:电流
(2)供电:220VAC、50HZ、功耗≤10w
(3)环境温度:0~50℃相对温度:≤85%
(4)安装尺寸:盘式结构
(5)仪表尺寸:160×80×130mm
开孔尺寸:152×76mm

订货须知:
在订货时用户必须根据具体测量条件和现场情况进行正确选型:

订货时须注明:
1、被测介质的名称。
2、上限流量和常用流量。
3、明渠的长、宽和深度尺寸。
4、进水口和出水口的落差。
5、输出信号和种类。
6、其他需要说明的特殊要求。
