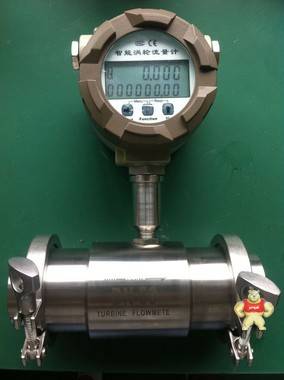

智能涡轮流量计 机油流量计 热水流量计 汽油流量计 齿轮油流量计厂家

产品价格:
¥ 1500.00
产品品牌:
汇通
产品型号:
HT-LGY-B
产品状态:
全新 | 保修365天
配送方式:
江苏淮安市  至
所有地区
免运费
江苏汇通仪表 企业认证商家 发货并负责售后服务,易卖工控提供工控宝交易保障
发货承诺:
期货 7天内发货
采购数量:
(库存1件)
诚信认证:
支付方式:
金牌卖家
1
店铺信誉:
主营类目:
仪器仪表
企业类型:
生产厂商
企业规模:
1-10人
咨询卖家: 点击这里给我发消息 联系卖家
服务热线: 点击查看>>


液体涡轮流量计(4-20MA,带显示)是由涡轮流量传感器与显示仪表组成,是本厂采用国外先进技术生产制造的,是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用,可以进行自动定量控制、超量报警等用途。

一、产品特点:
1.传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。
2.结构简单、牢固以及拆装方便。
3.测量范围宽,下限流速低。
4.压力损失小,重复性好,精确度高。
5.具有较高的抗电磁干扰和抗振动能力。

二、工作原理:
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电
脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k;
式中:
f——脉冲频率[Hz];
k——传感器的仪表系数[1/m3],由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量(工作状态下)[m3/h];
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。

三、主要技术性能:
1.公称通径:(4~200)mm基本参数见表一;
2.介质温度:(-20~80)℃、(-20~120)℃;
3.环境温度:(-20~55)℃;
4.准 确 度:±0.2%、±0.5%、±1%;
5.检出器信号传输线制:三线制电压脉冲(三芯屏蔽电缆);
6.供电电源:电压:12V±0.144V, 电流:≤10mA;
7.输出电压幅值:高电平≥8V,低电平≤0.8V;
8.传输距离:传感器至显示仪表的距离可达250米;
9.现场显示型供电电源:3V(锂电池供电,可连续使用3年);
10.显示方式:现场液晶显示瞬时流量和累计流量;
11.现场显示带信号输出供电电源:24V;4~20mA两线制电流输出,远传距离500米。


基本参数

执行标准

涡轮流量传感器(JB/T9246-1999)

仪表口径及连接方式

4、6、10、15、20、25、32、40采用螺纹连接

(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接

精度等级

±1%R、±0.5%R、±0.2%R(需特制)

量程比

1:10;1:15;1:20

传感器材质

304不锈钢、316(L)不锈钢等

使用条件

介质温度:-20℃~+120℃       环境温度:-20℃~+60℃

相对湿度:5%~90%             大气压力:86KPa~106KPa

信号输出功能

脉冲信号、4~20mA信号

通讯输出功能

RS485通讯、HART协议等

工作电源

A.外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等

B.内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。

信号线接口

基本型:霍斯曼接头或自带三芯线缆;防爆型:内螺纹M20×1.5

防爆等级

ExdIIBT6或ExdIICT4

防护等级

IP65或更高(可订制)

2.流量范围及工作压力

仪表口径

(mm)

正常流量范围(m3/h)

扩展流量范围(m3/h)

常规连接方式

与耐压等级

特制耐压等级(MPa)

(法兰夹装)

DN 4

0.04~0.25

0.04~0.4

螺纹连接/6.3MPa

10、16、25

DN 6

0.1~0.6

0.06~0.6

螺纹连接/6.3MPa

10、16、25

DN 10

0.2~1.2

0.15~1.5

螺纹连接/6.3MPa

10、16、25

DN 15

0.6~6

0.4~8

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 20

0.8~8

0.45~9

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 25

1~10

0.5~10

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 32

1.5~15

0.8~15

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 40

2~20

1~20

螺纹连接/6.3MPa

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 50

4~40

2~40

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 65

7~70

4~70

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 80

10~100

5~100

法兰连接/2.5MPa

4.0、6.3、10、16、25

DN 100

20~200

10~200

法兰连接/1.6MPa

2.5、4.0、6.3、10、16、25

DN 125

25~250

13~250

法兰连接/1.6MPa

2.5、4.0、6.3、10、16

DN 150

30~300

15~300

法兰连接/1.6MPa

2.5、4.0、6.3、10、16

DN 200

80~800

40~800

法兰连接/1.6MPa

2.5、4.0、6.3、10、16

涡轮流量计选型表


型    号

说    明

HT-LWY

/□

/□

/□

/□

/□

/□

公称通径

4

4mm

6

6mm

10

10mm

15

15mm

20

20mm

25

25mm

32

32mm

40

40mm

50

50mm

65

65mm

80

80mm

100

100mm

125

125mm

150

150mm

200

200mm

仪表类型

N

传感器型:+12V或24V供电,输出三线制脉冲信号

A

变送器型:+24V供电,输出二线制4~20mA

B

智能型:锂电池供电,现场显示无信号输出

C

智能型:+24V供电,现场显示并输出二线制4~20mA

C1

智能型:+24V供电,现场显示并带有RS485通讯协议

C2

智能型:+24V供电,现场显示并带有HART通讯协议

精度等级

05

0.5级

10

1.0级

02

0.2级(协商订货,生产周期较长)

涡轮类型

W

扩展测量范围

S

标准测量范围

仪表材质

S

304不锈钢

L

316(L)不锈钢

防爆等级

N

非防爆型

E

防爆型,ExdⅡBT6
