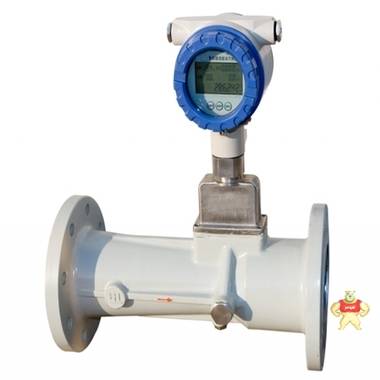

气体涡轮流量计 天然气流量计 压缩空气流量计 氦气流量计厂家

  • 产品价格:
    ¥5800.00
  • 发货承诺: 7天内发货
  • 产品型号: HT-LWY-Q
  • 产品成色: 全新 | 保修1年
  • 配送方式:
    淮安市 未知 免运费
  • 综合评分:
    10.0分(共0条评价)
  • 服    务: 江苏汇通仪表旗舰店发货并负责售后服务,易卖工控提供监管
  • 诚信认证: 企业认证商家 工控宝交易保障 金牌商家 提供普通发票 保修1年 现货7天内发货
  • 采购数量:
    (库存1件)
1
江苏汇通仪表旗舰店
店铺信誉:
无级
工控宝优质商家
已加入工控宝交易保障服务
咨询卖家:
点击这里给我发消息
服务热线:
18252324988
店铺简介:
江苏汇通仪表有...

销售排行榜

  • 全新
  • 2016-10-19
  • 保修1年

工控宝 线上交易

如果您发现产品信息不准确,欢迎纠错


气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表,具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

应用领域:
适用于天然气、氮气、压缩空气等中低流速洁净气体;不适用液体或高温蒸汽及湿气。
产品特点
采用新型传感器,始动流量低、压力损失小、抗振与抗脉动流性能好,不易腐蚀、可靠性好、使用寿命长。
采用新型微处理器与高性能的集成芯片,运算精度高,整机功能强大,性能优越。
采用先进的微功耗高新技术,整机功耗低。既能用内电池长期供电运行,又可由外电源供电运行。
按流量频率信号,可将仪表系数分八段自动进行线性修正,可根据用户需要提高仪表的计算精度。
采用EEPROM数据存贮技术,具备历史数据的存贮与查询功能,三种历史数据记录方式可供用户选择。
流量计表头可180°旋转,安装使用简单方便。
高**度,一般可达±1.5%R、±1.0%R。
重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,在贸易结算中是优先选用的流量计。
可检测被测气体的温度、压力和流量,能进行自动跟踪补偿,并显示标准状态下(Pn=101.325Kpa,Tn=293.15K)的气体流量;可实时查询温度、压力、时间、日期等数据。

1.气体涡轮流量计基本参数:

执行标准

封闭式管道中气体流量的测量—气体涡轮流量计(GB/T8940-2003)

仪表口径及连接方式

25、40、50、65、80、100、125、150、200、250、300采用法兰连接

25、40、50可采用螺纹连接

精度等级

±1.5%R(±1%R需特制)*

量程比

1:10;1:20;1:30

仪表材质

表体:304不锈钢或铸铝;叶轮:防腐ABS或优质铝合金;转换器:铸铝

使用条件

介质温度:-20℃~+80℃    环境温度:-30℃~+60℃

相对湿度:5%~90%       大气压力:86~106KPa

工作电源

A.外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等

B.内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。

当电压低于2.0时出现欠压指示。

整机功耗

A.外电源:<1W;

B.内电源:平均功耗≤1W,可联系使用三年以上。

输出信号功能

脉冲信号①、4 ~ 20mADC电流信号②、控制信号③

通讯输出功能

RS485通讯④

实时记录功能⑤

起停记录、日记录、定时间间隔记录

信号线接口

内螺纹M20×1.5或其他

防爆等级

ExdIICT4

防护等级

IP65


2.流量范围及工作压力

公称通径

(mm)

型号

标准量程

(m3/h)

扩展量程

(m3/h)

耐压等级

(MPa)

特制高压等级

(MPa)

安装方式

DN25

ABGWQ-25□

S

2.5-25

W

4-40

1.6

2.5,4.0

法兰(螺纹)

DN40

ABGWQ-40□

S

5-50

W

6-60

1.6

2.5,4.0

法兰(螺纹)

DN50

ABGWQ-50□

S1

6-65

W1

5-70

1.6

2.5,4.0

法兰

S2

10-100

W2

8-100

DN65

ABGWQ-65□

S

15-200

W

10-200

1.6

2.5,4.0

法兰

DN80

ABGWQ-80□

S1

13-250

W

10-160

1.6

2.5,4.0

法兰

S2

20-400

DN100

ABGWQ-100□

S1

20-400

W

13-250

1.6

2.5

法兰

S2

32-650

DN125

ABGWQ-125□

S

20-800

W

20-800

1.6

2.5

法兰

DN150

ABGWQ-150□

S1

32-650

W

80-1600

1.6

2.5

法兰

S2

50-1000

50-1200

DN200

ABGWQ-200□

S1

150-2000

W

50-1000

1.6

——

法兰

S2

130-2500

DN250

ABGWQ-250□

S1

130-2500

W

80-1600

1.6

——

法兰

S2

200-4000

DN300

ABGWQ-300□

S

200-4000

W1

130-2500

1.6

——

法兰

W2

320-6500


气体涡轮流量计选型

型号

说明

HTLWY

/□

/□

/□

/□

/□

/□

/□

仪表类型

N

传感器型:输出三线制脉冲信号

A

变送器型:+24V供电,输出二线制4~20mA

B

智能型:锂电池供电,现场显示无信号输出

C

智能型:+24V供电,现场显示并输出二线制4~20mA

D1

全智能型:温压补偿一体化,现场显示并远传信号(方形转换器)

D2

全智能型:温压补偿一体化,现场显示并远传信号(圆形转换器)

公称通径

25

DN25mm

40

DN40mm

50

DN50mm

65

DN65mm

80

DN80mm

100

DN100mm

125

DN125mm

150

DN150mm

200

DN200mm

250

DN250mm

300

DN300mm

量程范围

W(x)

扩展量程范围

S(x)

标准量程范围

表体材质

S

不锈钢

L

铝合金

机芯材质

S

防腐ABS

L

铝合金

防爆等级

N

不防爆

E1

ExdIICT4

E2

ExdIIBT6

耐压等级

N

常规

H(X)

高压

精度等级

N

常规型,1.5级

G(X)

客户指定精度1.0级,0.75级等
