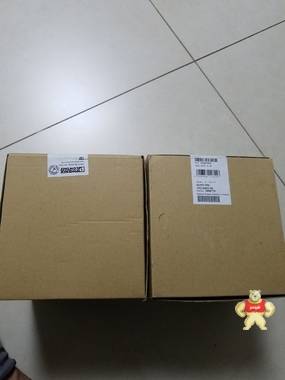

全新菲尼克斯phoenixt电源QUINT-PS/1AC/24DC/20 订货号2866776

  • 产品价格:
    ¥1350.00
  • 发货承诺: 1天内发货
  • 产品型号: QUINT-PS/1AC/24DC/20
  • 产品成色: 全新 | 保修15天
  • 配送方式:
    北京市 未知 免运费
  • 综合评分:
    10.0分(共0条评价)
  • 服    务: 青阳自动化发货并负责售后服务,易卖工控提供监管
  • 诚信认证: 个人认证商家 工控宝交易保障 金牌商家 提供普通发票 保修15天 现货1天内发货
  • 采购数量:
    (库存2件)
2
青阳自动化
店铺信誉:
二星
工控宝优质商家
已加入工控宝交易保障服务
咨询卖家:
点击这里给我发消息
服务热线:
13833202211
店铺简介:
暂无

销售排行榜

工控宝 线上交易

如果您发现产品信息不准确,欢迎纠错


全新菲尼克斯phoenixt电源QUINT-PS/1AC/24DC/20 订货号2866776

尺寸

宽度 90 mm
高度 130 mm
深度 125 mm
备用端子宽度 122 mm
备用端子高度 130 mm
备用装配视图 93 mm

环境条件

保护等级 IP20
环境温度(运行) -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
环境温度(存放/运输) -40 °C ... 85 °C
允许的最大相对湿度(操作) 100 % (25°C时,无冷凝)
抗干扰 EN 61000-6-2:2005
最大高度 6000 m

输入数据

额定输入电压范围 100 V AC ... 240 V AC
110 V DC ... 250 V DC
输入电压范围 85 V AC ... 264 V AC
90 V DC ... 410 V DC +5 % (UL 508: ≤ 250 V DC)
介电强度 最大 300 V AC
AC频率范围 45 Hz ... 65 Hz
DC频率范围 0 Hz
PE放电电流 < 3.5 mA
电耗量 4.5 A (120 V AC)
2.5 A (230 V AC)
4.8 A (110 V DC)
2.4 A (220 V DC)
冲击电涌电流 < 20 A (典型)
电源故障旁路 > 32 ms (120 V AC)
> 32 ms (230 V AC)
输入熔断器 12 A (慢熔断,内部)
选择合适的保险丝 10 A ... 16 A (AC: 特性B、C、D、K)
保护名称 瞬态电涌保护
保护电路/组件 压敏电阻,气体放电管

输出数据

额定输出电压 24 V DC ±1 %
输出电压(USet)的设置范围 18 V DC ... 29.5 V DC (> 24 V DC,稳定容量限制)
额定输出电流(IN 20 A (-25°C ... 60°C,UOUT = 24 V DC)
POWER BOOST (IBoost) 26 A (-25°C ... 40°C恒定,UOUT = 24 V DC )
选择性熔断 (ISFB) 120 A (12毫秒)
衰减 60 °C ... 70 °C (2.5%/K)
并连 是,用于冗余和增加容量
串连
控制偏差 < 1 % (负载的变化,静态10 % ... 90 %)
< 2 % (负载的变化,动态10 % ... 90 %)
< 0.1 % (输入电压的变化范围为±10 %)
残波 < 30 mVSS (额定值)
输出功率 480 W
典型响应时间 < 0.6 s
最大空转功耗 8 W
最大额定负载功率损耗 40 W

概述

净重 1.7 kg
效率 > 93 % (230V AC和额定值)
绝缘电压输入/输出 4 kV AC (类型测试)
2 kV AC (常规测试)
保护等级 I
MTBF (IEC 61709, SN 29500)
> 520000 h (40°C)
安装位置 水平DIN导轨NS35,EN60715
组装说明 可并排安装;水平间距5 mm,如有有源元件需增加15 mm,垂直间距50 mm
返回顶部

连接数据,输入

连接方式 螺钉连接
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 6 mm²
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 4 mm²
最小导线横截面AWG 18
最大导线横截面AWG 10
剥线长度 7 mm
螺纹 M4
