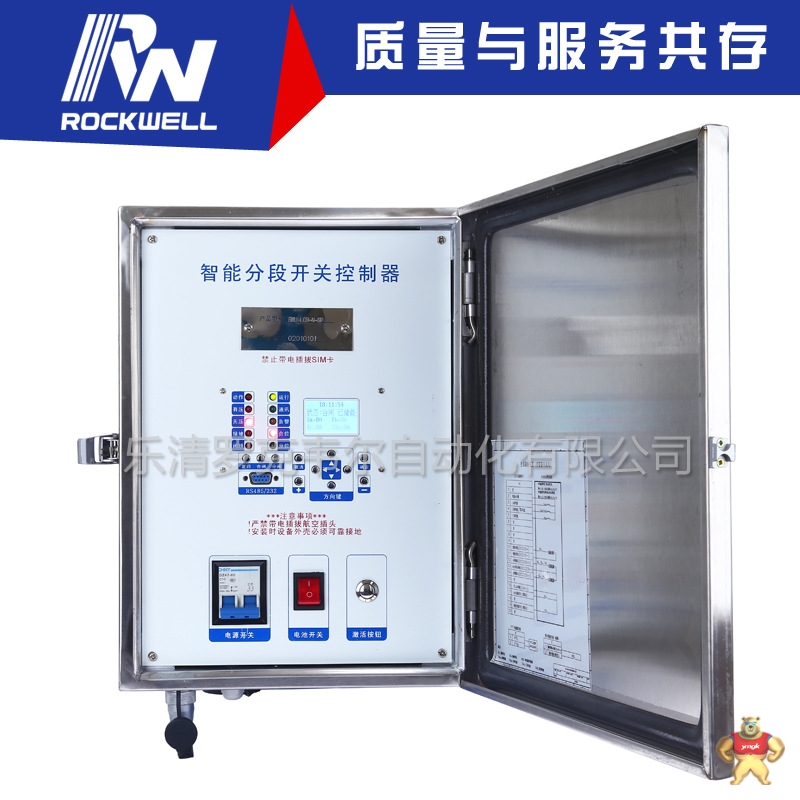

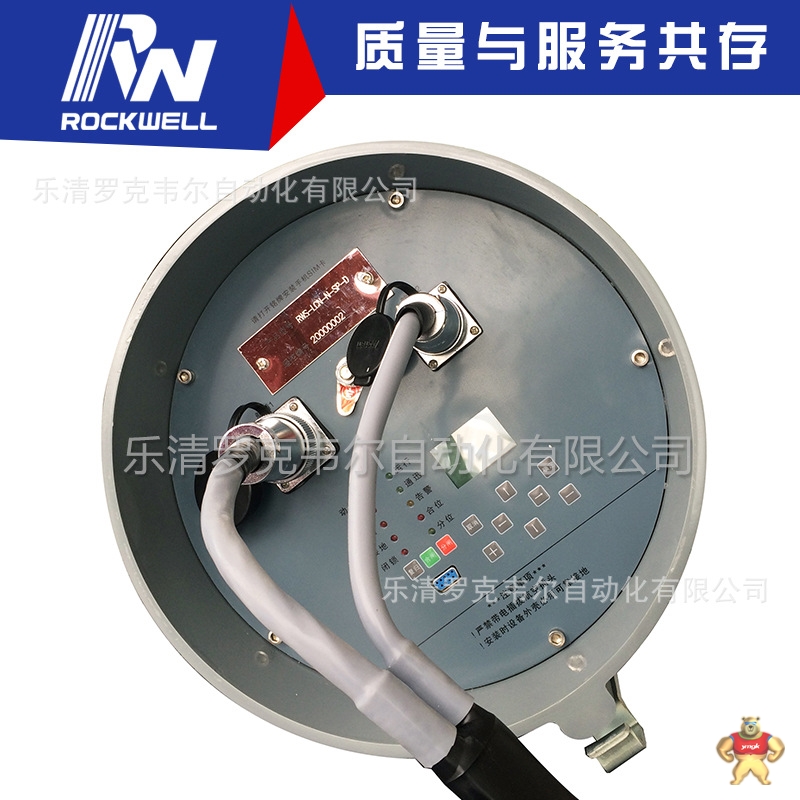

RW-4011故障检测装置 电压时限式分段器控制器

以柱上真空负荷开关加控制装置—时限式故障检测装置RW-4011,是以PT为核心的电压—时限式馈线自动化设备，具有成熟、可靠、效率高、监控简单的优点，更有免于维护、扩展性极强之特点，非常适合当前中国电网的特点和城市电网的改造要求，实现中压线路的开关馈线自动化。使用本公司的RWZ-1000系统控制软件，能使中央控制室通过GPRS等方式联络柱上真空开关并对其进行监控，如对区段的负荷等进行远方调度和管理。

RW-4011型故障检测装置是在东芝引进FDR技术基础上根据国内要求及现状升级研制的，同FDR相比主要还有以下改进：

1、电流故障检测功能：对用户分界开关，更加快速自动诊断与隔离相间故障

2、显示开关负荷侧，电源侧的带电情况

3、显示开关的锁定情况

4、GPRS通迅功能(可选择项)

RW-4011型故障检测装置带有分段功能和联络功能，在10KV电网中应根据实际应用设置功能

故障检测装置功能及电网故障处理

RW-4011的S功能对相间短路的处理

装置RW-4011的S功能：XT时限投入：无闭锁状态下，加入电压，则开始本侧XT时限计数—开关投入前的正常确认计数器，计数完毕后，开关合上。开关投入后，RW-4011为确认事故，进行YT时限计数：

1、在Y时限内检测到过流，停电（电源侧失压）且电流小于设定闭锁电流，分闸，进入“Y时限闭锁”。

2、直到YT时限结束，电源侧电压正常，开关未分，则该开关确认完毕。

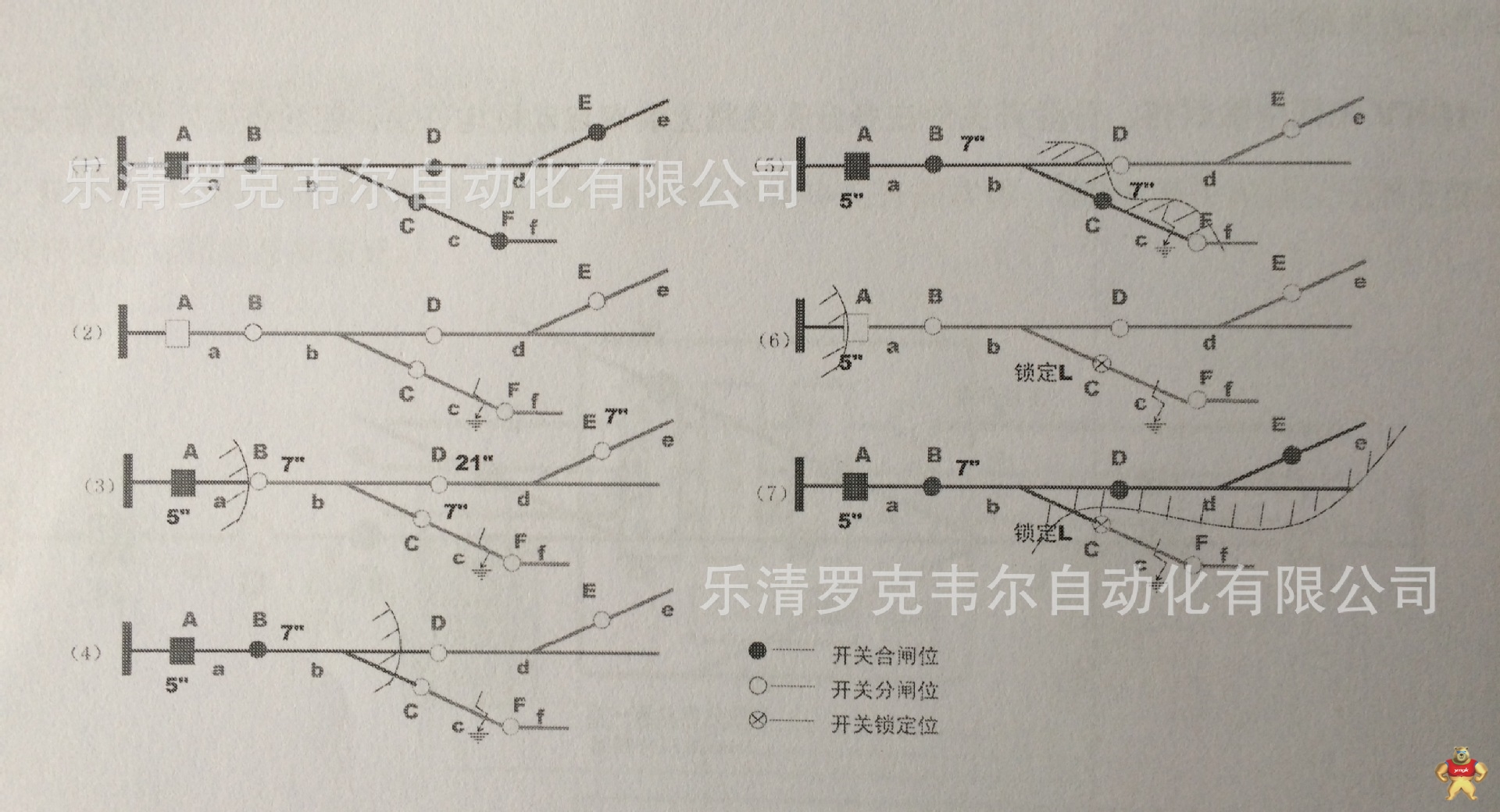

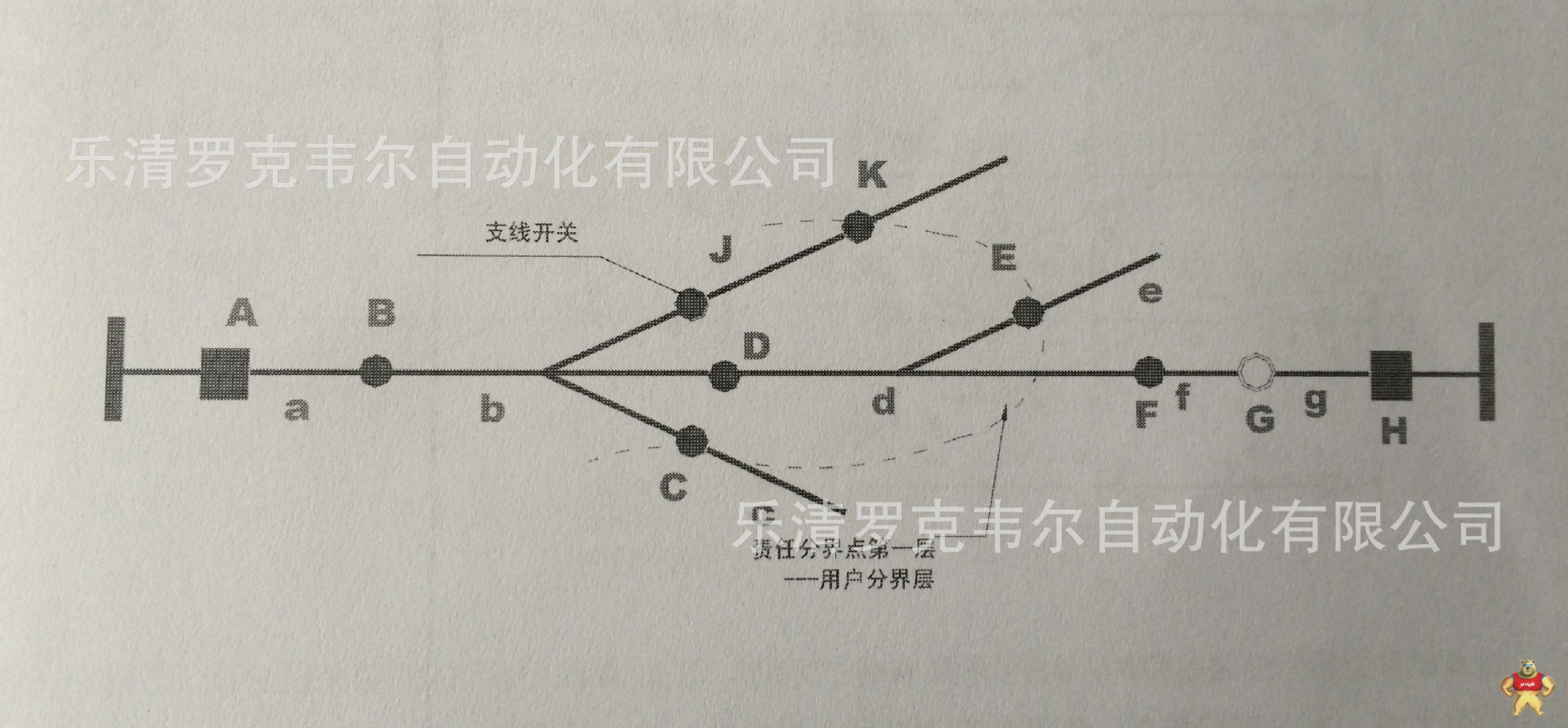

如图所示：

1、A、H为变电站开关，可实现过流速断及两次重合闸

2、B、D、C、E、F为配电开关+故障检测装置RW-4011

当c段发生相间短路故障时，站内开关A保护动作，开关A跳闸，所有开关失压分闸，5秒后，一次重合闸合上A,a段线路带电，B开关在7秒钟后合闸成功，使b段带电；7秒后C合闸，使C段带电。当c段短路故障为瞬时故障时，各段将通过XT时限依次恢复供电；当故障为永久故障时，将重新导致A保护动作，所有开关再次失压分闸，配电开关c的FDR进入YT时限锁定，开关C被锁定，故障段被隔离，5S后，二次重合闸重新合上开关A,之后B,D,E开关依次合闸，恢复非故障段的供电
2.RW-4011的L功能对环网状线路相间短路的处理

联络点装置FDR的L功能:联络开关处于分闸状态下，电源侧，负荷侧两侧均有正常电压达5秒以上则可以允许L功能的联络带供；这时，电源侧/负荷侧由两侧电源转为只有电源侧/负荷侧电压时，则开始XL时限计数。在XL时限计数中，产生事故点的瞬时加压（额定电压的30%，〉150MS,〈5s），则进入“瞬时加压闭锁”。XL时限计数完毕后，开关合上。开关进入YT时限计数、YT时限结束则联络带供完毕。在Y时限内重新失压，进入“Y时限闭锁”。
如图所示，A,H为变电站出线开关，B-G真空配电开关+故障检测装置FDR。其中G设为联络L功能，当某段发生短路故障时（如第d段），故障处理同上，开关D,F,E被锁定，故障段被隔离开关A,B、C合闸，a，b,c各段将通过XT时限依次恢复供电；故障段d不供电。联络开关G在XL时限后（〉45秒）合闸，实现f段负荷转供。

周围空气温度：-40℃~+55℃，日温差：日变化25℃；

海拔：不超过4000米；

风速：不超过35m/s；

无经常性的剧烈振动；

无强力腐蚀气体、介质的场所（如各种酸、碱、浓烟等）；

放污秽能力IV级；

存储温度：-40℃~+85℃

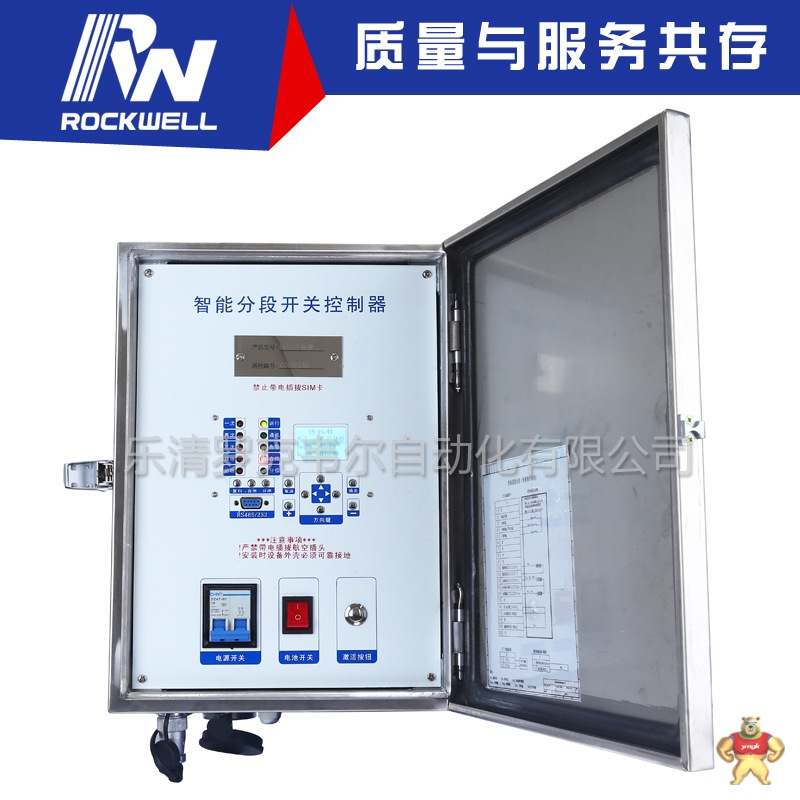

1、可于控制器操作面板操作断路器合、分

2、可于手持式遥控器操作断路器合、分（遥控距离≥30米）

3、可通过远方后台遥控断路器合、分

可监测开关保护动作信号、接地信号、闭锁信号、运行信号、通迅信号、告警信号、开关位置信号，并于操作面板LED指示，简洁明了。

1、可于本地通过中文液晶修改各保护定值，全密码保护，防止无权用户误改信息；

2、可于远方后台修改各参数，采用权限管理设置，全密码保护模式。

3、可于本地通过手机终端修改各保护参数，采用权限管理设置，全密码保护模式。

循环记录各种线路故障信息，保存故障时刻电流、电压等信息掉电不丢失，***存储100条，可于本地液晶显示器查询，也可通过后台软件查询。

方案1、为保证在PT没电的情况下，可靠分闸，我司采用高性能电源管理模块，对电容充电，在PT失压时,电容存储的电量保证了真空断路器能可靠的分闸一次。

方案2、不间断电源设计，主备电源供电，双重保护。后备电源由两节高性能12V、7Ah电池提供。带温度补偿的充电控制、电池过放保护（电池过放欠压后自动断电），后备电池免维护。

内置电池可向如下设备供电：

1、本机设备，系统停电后可维持控制器72h以上工作；

2、系统停电后可连续操作断路器30次以上；

1、提供一路蓝牙接口（选配），在距离本机50米内，可与智能手机终端无线网络通信(在智能手机终端上可修改参数，操作开关分合闸，SOE事件记录查询)；

2、提供一路RS485通信口接口，可与GSM通迅模块连接构无线控制、可与GPRS通信模块连接构建配网自动化系统；可用于本地控制器升级用。

3、通信协议支持IEC870-5-101、104、Modbus规约等

一、GSM短信功能

1.1准备工作

上电前，在面板SIM卡座位置装入中国移动SIM卡，确认SIM卡可靠安装。

1.2短信操作功能说明

本控制器包含4个手机号码，按序号的不同共分为两个级别：

1号为超级用户，可执行所有的短信功能，可授权及修改普通用户号码，保护动作会自动上报到该用户手机。

2、3、4号为普通用户，可执行部分短信功能。

1.3短信操作

查询状态：直接发送“查询状态”（发送内容不包括“”）

合闸操作：先发送“预合”等待返回信息以后，发送“合闸”（发送内容不包括“”）

分闸操作：先发送“预分”等待返回信息以后，发送“分闸”(发送内容不包括“”）

查询定值和定值修改。

通过实时采集一次开关设备(如ZW32真空断路器)的电压电流和其他电气测量值，实现就地线路保护功能（包括过流保护、零序保护等），能执行后台下发的远程遥控命令和定值整定命令，并将数据通过GPRS  方式上传到总局服务器，组建智能电网方便管理。
